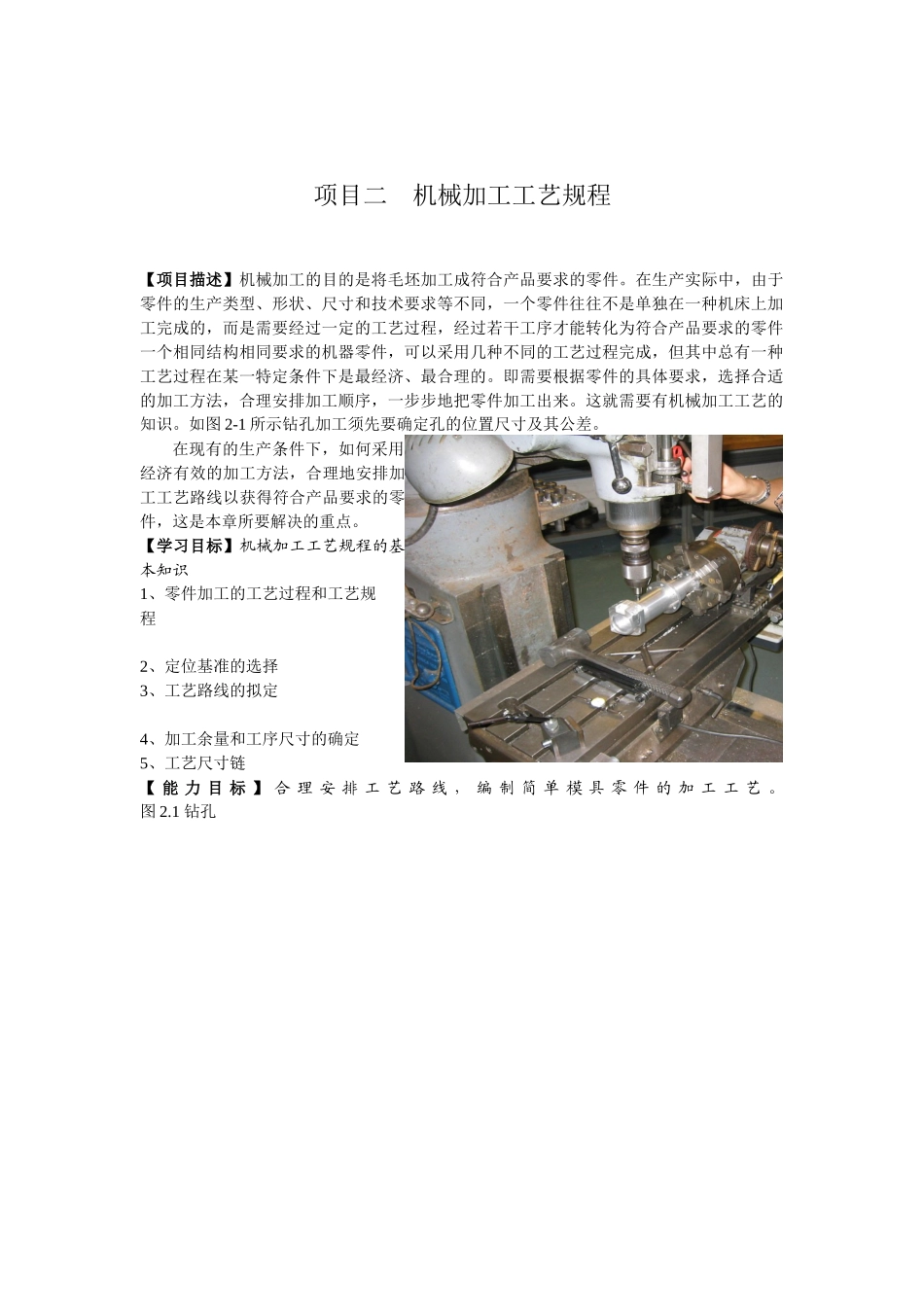

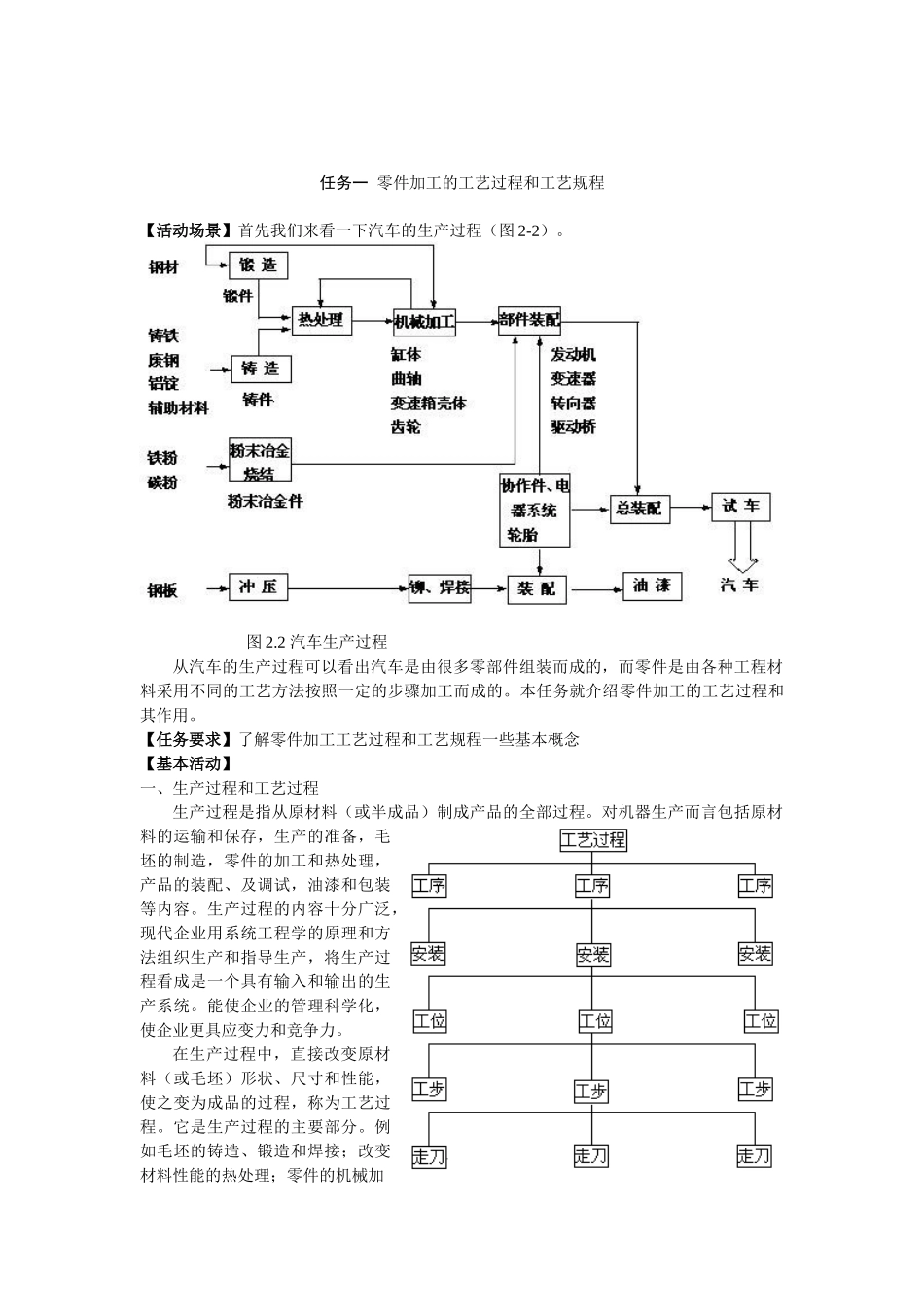

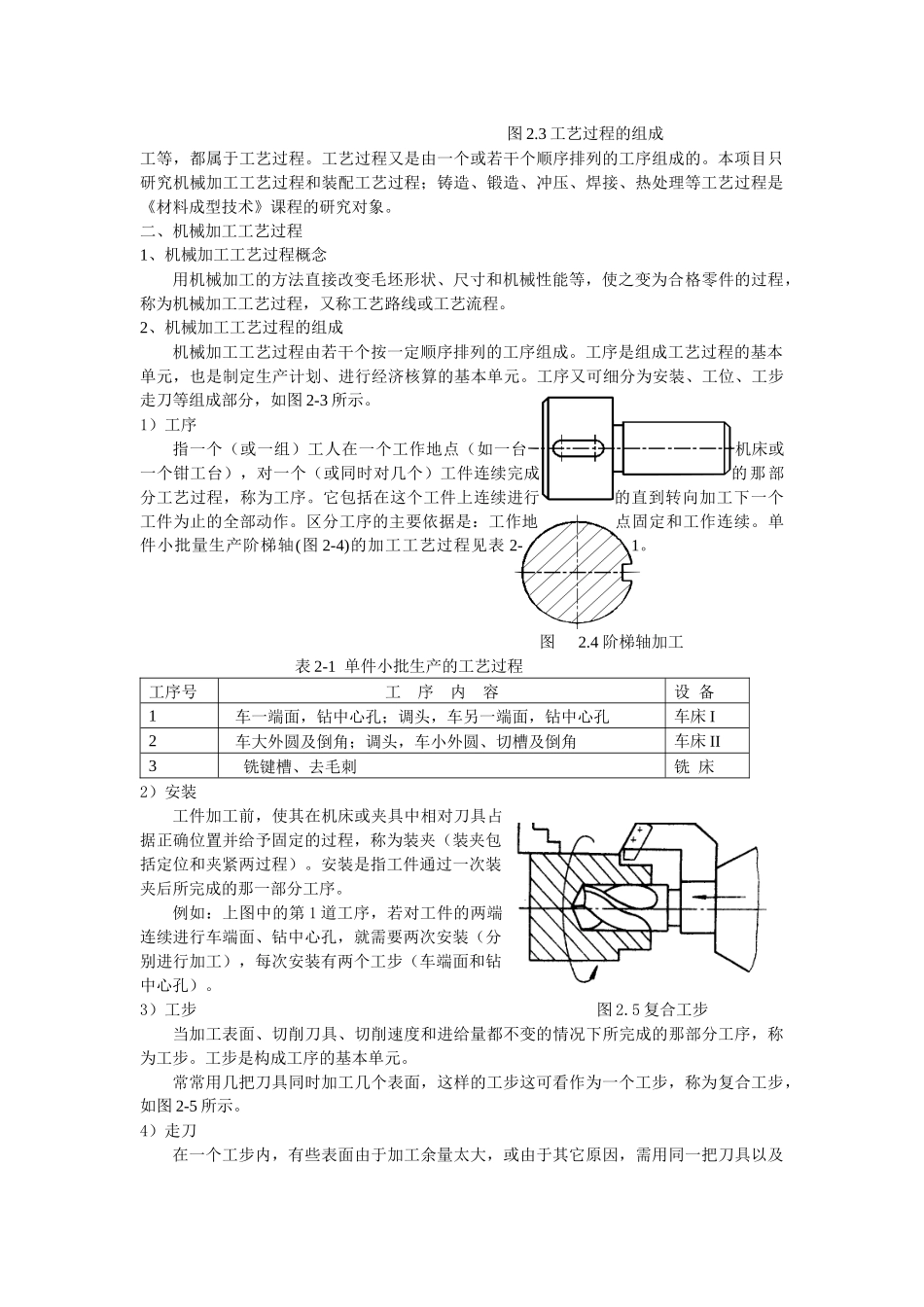

项目二 机械加工工艺规程 【项目描述】机械加工的目的是将毛坯加工成符合产品要求的零件。在生产实际中，由于零件的生产类型、形状、尺寸和技术要求等不同，一个零件往往不是单独在一种机床上加工完成的，而是需要经过一定的工艺过程，经过若干工序才能转化为符合产品要求的零件一个相同结构相同要求的机器零件，可以采用几种不同的工艺过程完成，但其中总有一种工艺过程在某一特定条件下是最经济、最合理的。即需要根据零件的具体要求，选择合适的加工方法，合理安排加工顺序，一步步地把零件加工出来。这就需要有机械加工工艺的知识。如图 2-1 所示钻孔加工须先要确定孔的位置尺寸及其公差。在现有的生产条件下，如何采用经济有效的加工方法，合理地安排加工工艺路线以获得符合产品要求的零件，这是本章所要解决的重点。【学习目标】机械加工工艺规程的基本知识1、零件加工的工艺过程和工艺规程 2、定位基准的选择3、工艺路线的拟定 4、加工余量和工序尺寸的确定 5、工艺尺寸链【 能 力 目 标 】 合 理 安 排 工 艺 路 线 ， 编 制 简 单 模 具 零 件 的 加 工 工 艺 。 图 2.1 钻孔 任务一 零件加工的工艺过程和工艺规程【活动场景】首先我们来看一下汽车的生产过程（图 2-2）。 图 2.2 汽车生产过程从汽车的生产过程可以看出汽车是由很多零部件组装而成的，而零件是由各种工程材料采用不同的工艺方法按照一定的步骤加工而成的。本任务就介绍零件加工的工艺过程和其作用。【任务要求】了解零件加工工艺过程和工艺规程一些基本概念【基本活动】一、生产过程和工艺过程生产过程是指从原材料（或半成品）制成产品的全部过程。对机器生产而言包括原材料的运输和保存，生产的准备，毛坯的制造，零件的加工和热处理，产品的装配、及调试，油漆和包装等内容。生产过程的内容十分广泛，现代企业用系统工程学的原理和方法组织生产和指导生产，将生产过程看成是一个具有输入和输出的生产系统。能使企业的管理科学化，使企业更具应变力和竞争力。在生产过程中，直接改变原材料（或毛坯）形状、尺寸和性能，使之变为成品的过程，称为工艺过程。它是生产过程的主要部分。例如毛坯的铸造、锻造和焊接；改变材料性能的热处理；零件的机械加 图 2.3 工艺过程的组成工等，都属于工艺过程。工艺过程又是由一个或若干个顺序排列的工序组成的。本项目只研究机械加工工艺过程和装配工艺过程；铸造、锻造、冲压、焊接...
