HP863磨煤机使用说明书VIP免费

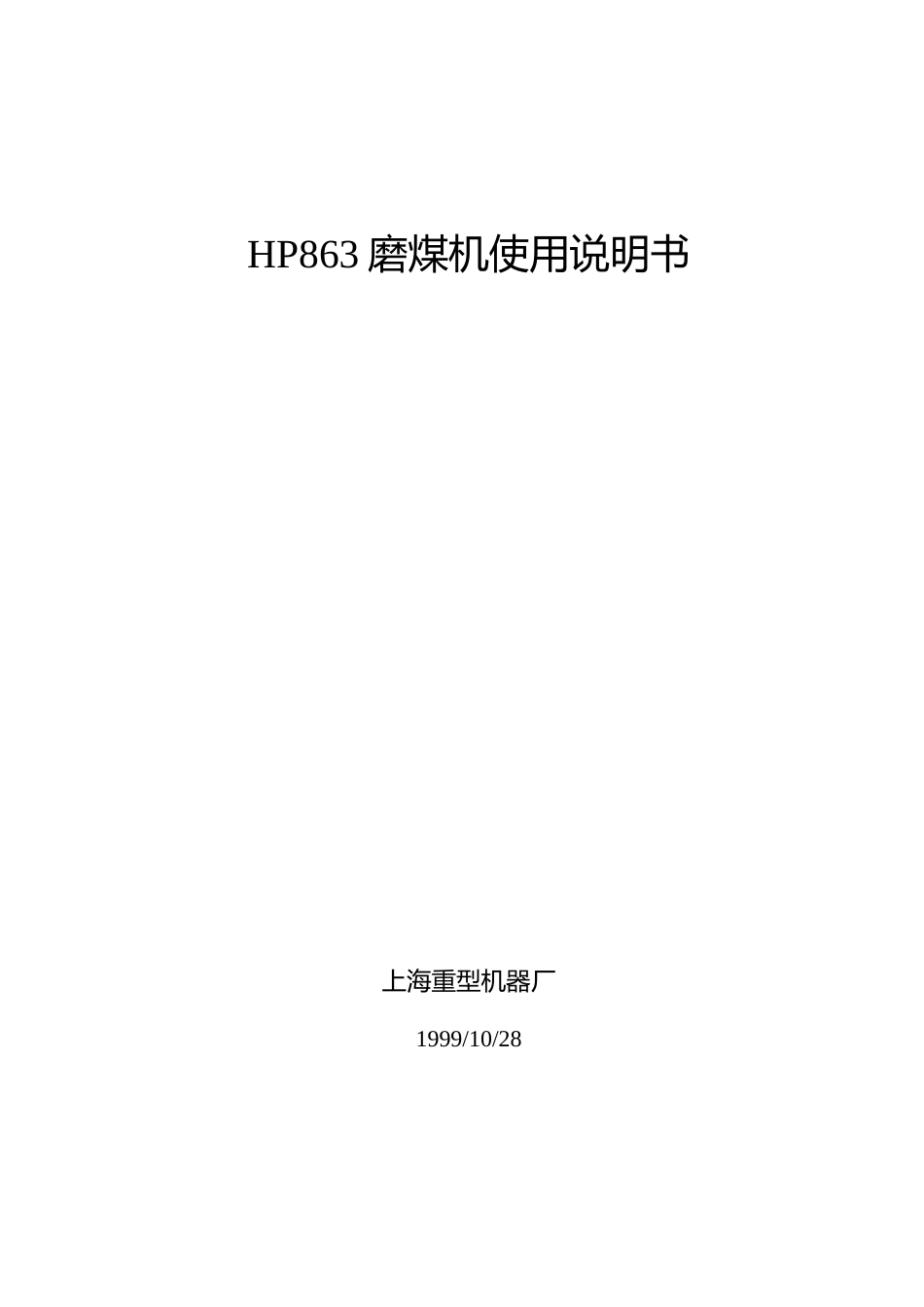

HP863磨煤机使用说明书_第1页
1/36

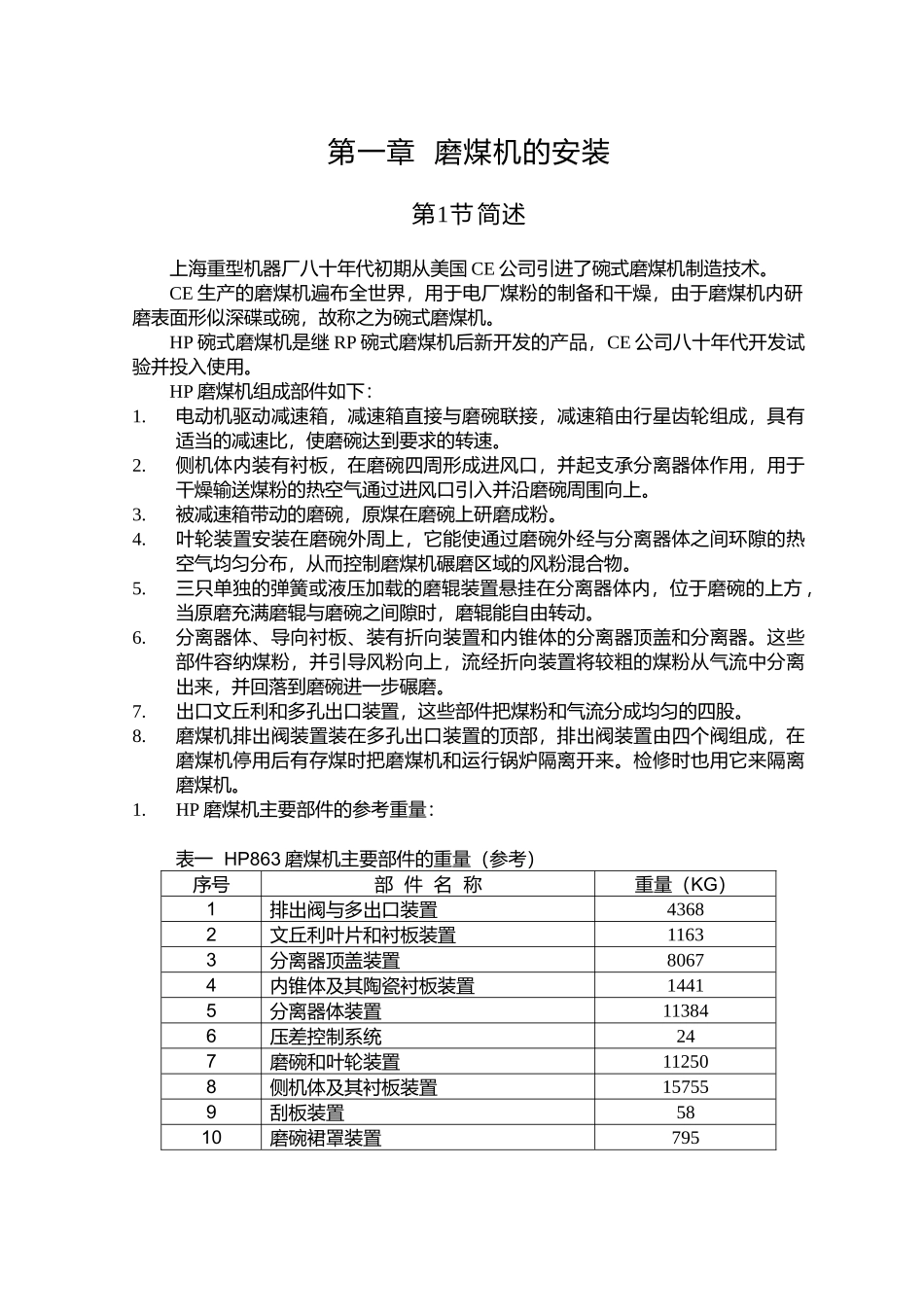

HP863磨煤机使用说明书_第2页
2/36

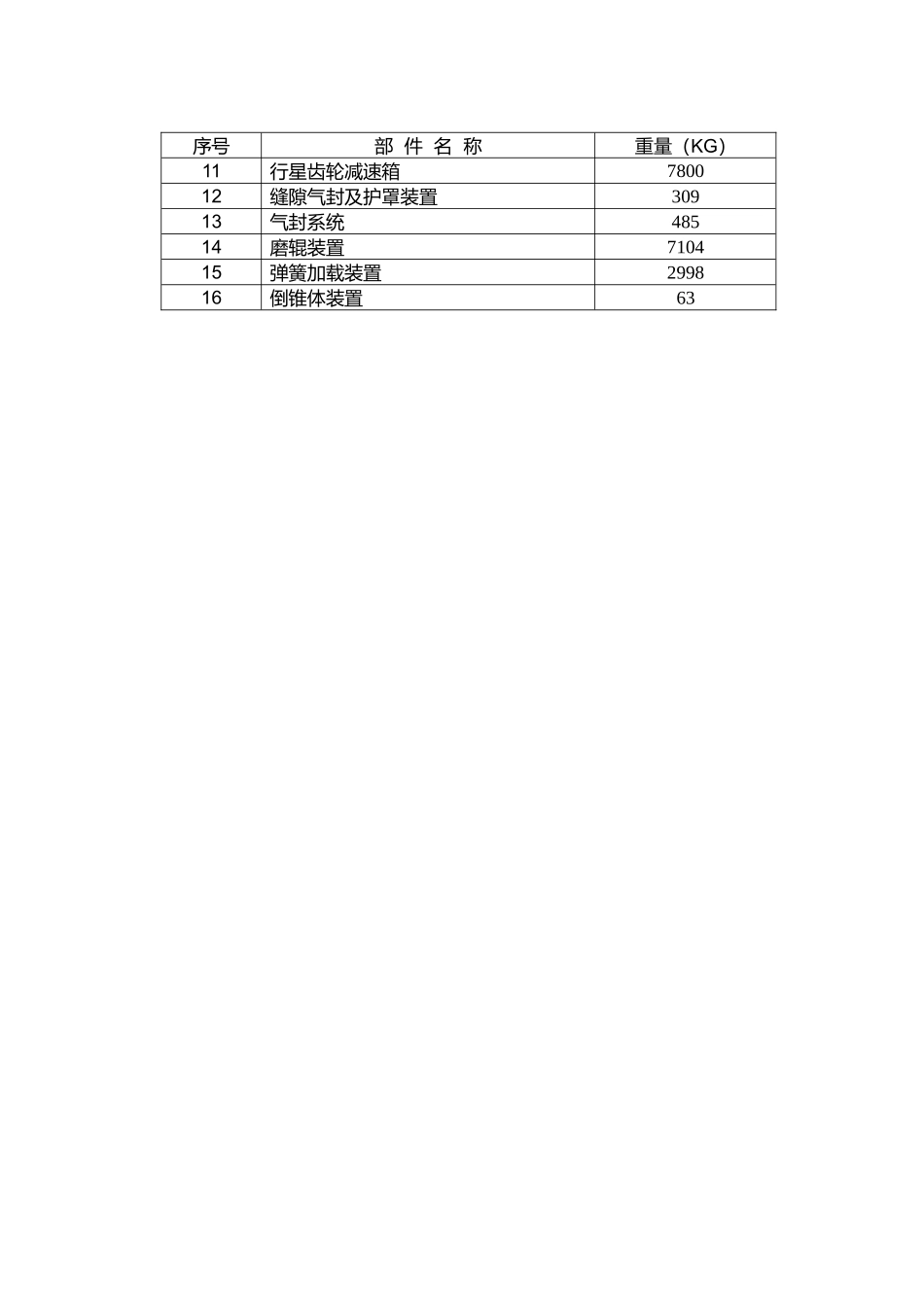

HP863磨煤机使用说明书_第3页
3/36
HP863 磨煤机使用说明书上海重型机器厂1999/10/28第一章 磨煤机的安装第1节 简述上海重型机器厂八十年代初期从美国 CE 公司引进了碗式磨煤机制造技术。CE 生产的磨煤机遍布全世界,用于电厂煤粉的制备和干燥,由于磨煤机内研磨表面形似深碟或碗,故称之为碗式磨煤机。HP 碗式磨煤机是继 RP 碗式磨煤机后新开发的产品,CE 公司八十年代开发试验并投入使用。HP 磨煤机组成部件如下:1.电动机驱动减速箱,减速箱直接与磨碗联接,减速箱由行星齿轮组成,具有适当的减速比,使磨碗达到要求的转速。2.侧机体内装有衬板,在磨碗四周形成进风口,并起支承分离器体作用,用于干燥输送煤粉的热空气通过进风口引入并沿磨碗周围向上。3.被减速箱带动的磨碗,原煤在磨碗上研磨成粉。4.叶轮装置安装在磨碗外周上,它能使通过磨碗外经与分离器体之间环隙的热空气均匀分布,从而控制磨煤机碾磨区域的风粉混合物。5.三只单独的弹簧或液压加载的磨辊装置悬挂在分离器体内,位于磨碗的上方 ,当原磨充满磨辊与磨碗之间隙时,磨辊能自由转动。6.分离器体、导向衬板、装有折向装置和内锥体的分离器顶盖和分离器。这些部件容纳煤粉,并引导风粉向上,流经折向装置将较粗的煤粉从气流中分离出来,并回落到磨碗进一步碾磨。7.出口文丘利和多孔出口装置,这些部件把煤粉和气流分成均匀的四股。8.磨煤机排出阀装置装在多孔出口装置的顶部,排出阀装置由四个阀组成,在磨煤机停用后有存煤时把磨煤机和运行锅炉隔离开来。检修时也用它来隔离磨煤机。1.HP 磨煤机主要部件的参考重量:表一 HP863 磨煤机主要部件的重量(参考)序号部 件 名 称重量(KG)1排出阀与多出口装置43682文丘利叶片和衬板装置11633分离器顶盖装置80674内锥体及其陶瓷衬板装置14415分离器体装置113846压差控制系统247磨碗和叶轮装置112508侧机体及其衬板装置157559刮板装置5810磨碗裙罩装置795序号部 件 名 称重量(KG)11行星齿轮减速箱780012缝隙气封及护罩装置30913气封系统48514磨辊装置710415弹簧加载装置299816倒锥体装置63第二章 磨煤机的维修第1节 一般的维修方法1.概述:磨煤机是一种宜于长期连续工作,其工作部件之间相互磨损很少的大型机械。然而,由于被碾磨的煤中混入有硫化铁类和其它硬质的物质。这些物质会降低磨煤机的零部件,诸如磨辊套、磨碗衬板、折向衬板、中间衬板、叶轮衬板、侧机体衬板、内锥体衬板和石子煤刮板的使用寿命。当然,磨煤机的磨损还取决于其它...
