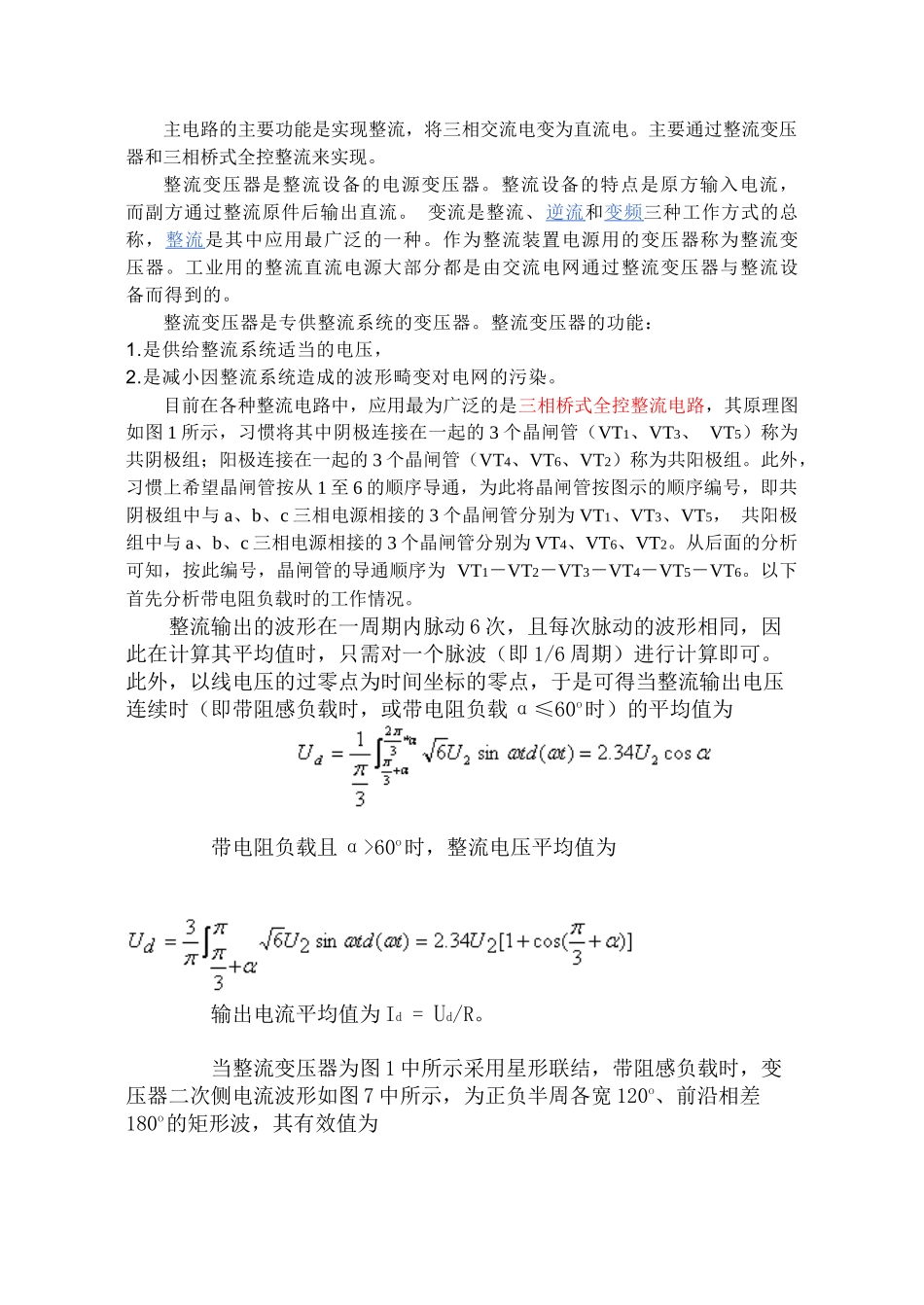

一、概述二、课程设计方案本次课程设计的主要内容是利用晶闸管整流来设计直流电机控制系统，主要设计内容有1、电路功能：（1）、用晶闸管缺角整流实现直流调压，控制直流电动机的转速。（2）、电路由主电路与控制电路组成，主电路主要环节：整流电路及保护电路。控制电路主要环节：触发电路、电压电流检测单元、驱动电路、检测与故障保护电路。（3）、主电路电力电子开关器件采用晶闸管、IGBT 或 MOSFET。（4）、系统具有完善的保护2、系统总体方案确定3、主电路设计与分析（1）、确定主电路方案（2）、主电路元器件的计算及选型（3）、主电路保护环节设计4、控制电路设计与分析（1）、检测电路设计（2）、功能单元电路设计（3）、触发电路设计（4）、控制电路参数确定设计要求有一下四点：1、设计思路清晰，给出整体设计框图；2、单元电路设计，给出具体设计思路和电路；3、分析所有单元电路与总电路的工作原理，并给出必要的波形分析。4、绘制总电路图5、写出设计报告；主要的设计条件有：1、设计依据主要参数（1）、输入输出电压：（AC）220（1+15%）、（2）、最大输出电压、电流根据电机功率予以选择（3）、要求电机能实现单向无级调速（4）、电机型号布置任务时给定2、可提供实验与仿真条件三、系统电路设计1、主电路的设计（1）、主电路设计方案主电路的主要功能是实现整流，将三相交流电变为直流电。主要通过整流变压器和三相桥式全控整流来实现。整流变压器是整流设备的电源变压器。整流设备的特点是原方输入电流，而副方通过整流原件后输出直流。 变流是整流、逆流 和变频 三种工作方式的总称，整流 是其中应用最广泛的一种。作为整流装置电源用的变压器称为整流变压器。工业用的整流直流电源大部分都是由交流电网通过整流变压器与整流设备而得到的。整流变压器是专供整流系统的变压器。整流变压器的功能： 1.是供给整流系统适当的电压， 2.是减小因整流系统造成的波形畸变对电网的污染。目前在各种整流电路中，应用最为广泛的是三相桥式全控整流电路，其原理图如图 1 所示，习惯将其中阴极连接在一起的 3 个晶闸管（VT1、VT3、 VT5）称为共阴极组；阳极连接在一起的 3 个晶闸管（VT4、VT6、VT2）称为共阳极组。此外，习惯上希望晶闸管按从 1 至 6 的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与 a、b、c 三相电源相接的 3 个晶闸管分别为 VT1、VT3、VT5， 共阳极组中与 a、b、c 三相电源相接的 ...
