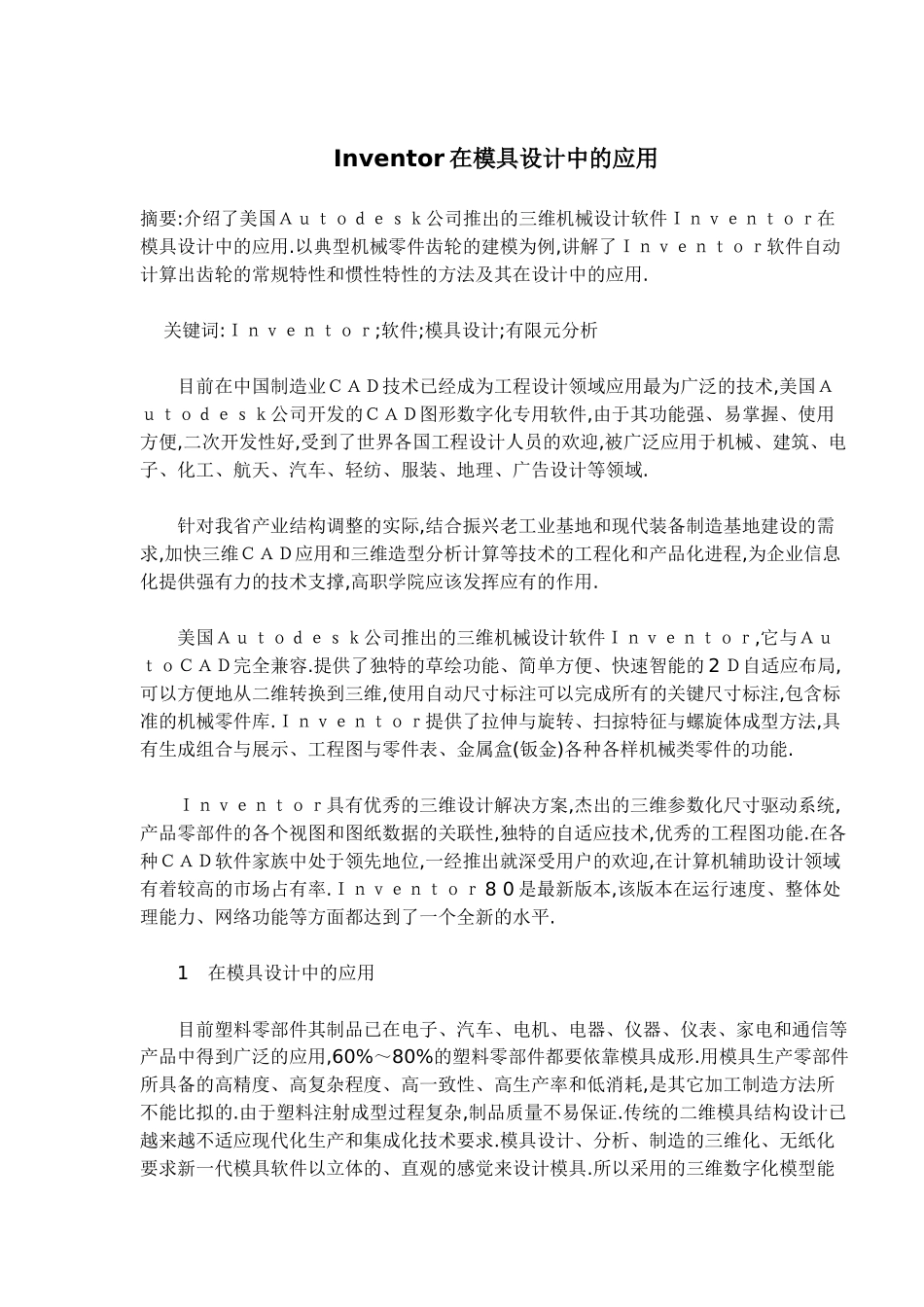

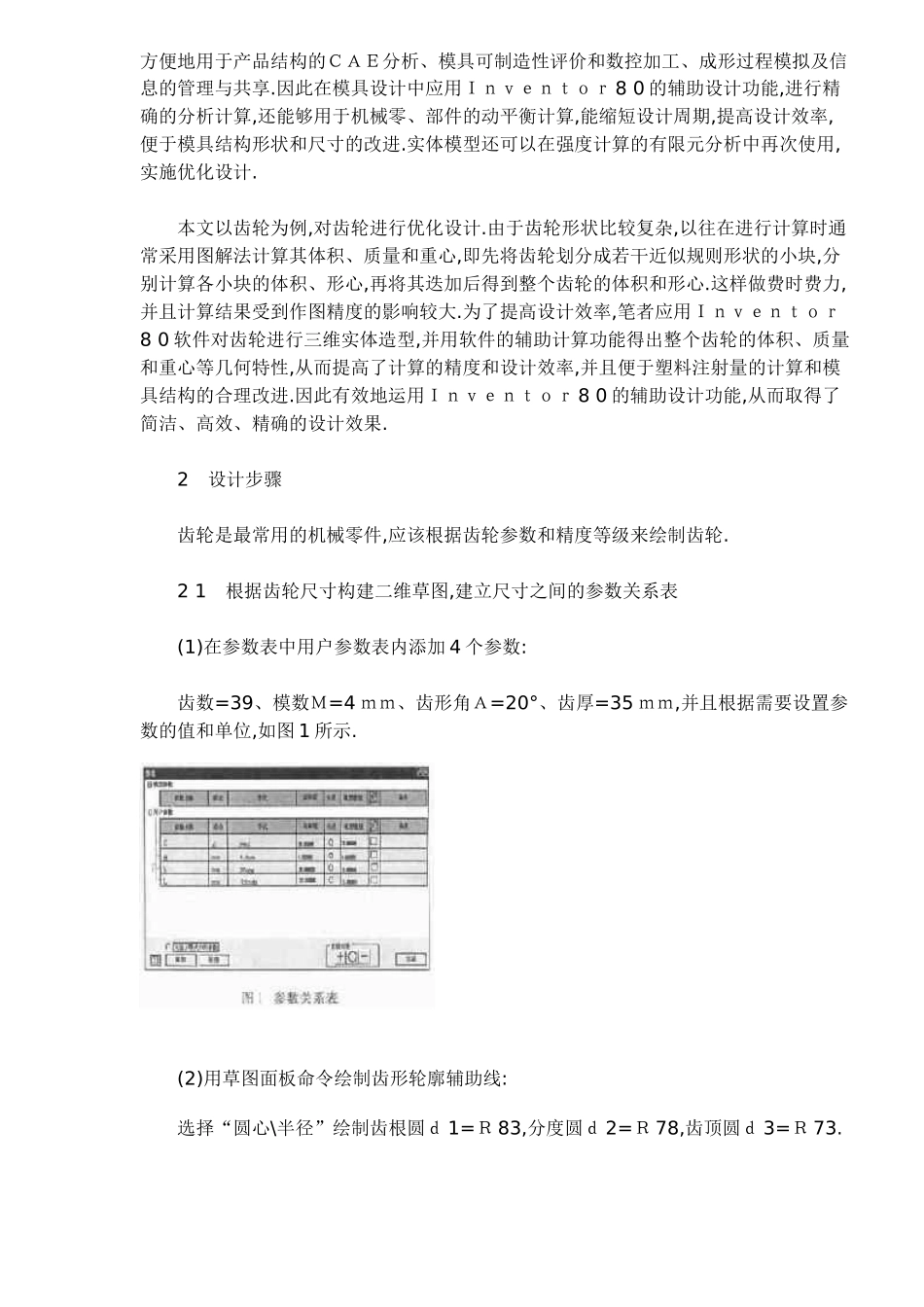

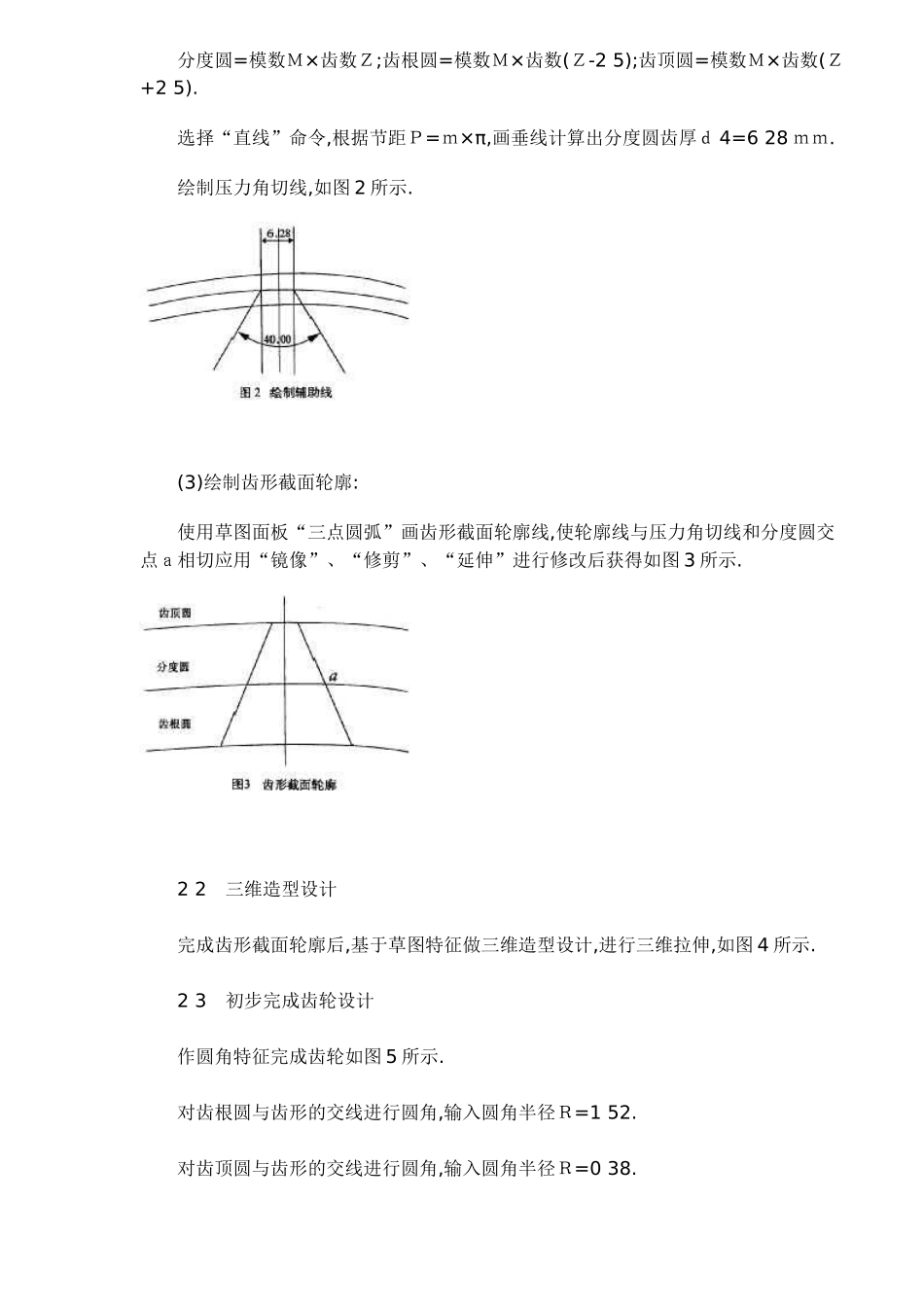

Inventor 在模具设计中的应用摘要:介绍了美国Ａｕｔｏｄｅｓｋ公司推出的三维机械设计软件Ｉｎｖｅｎｔｏｒ在模具设计中的应用.以典型机械零件齿轮的建模为例,讲解了Ｉｎｖｅｎｔｏｒ软件自动计算出齿轮的常规特性和惯性特性的方法及其在设计中的应用. 关键词:Ｉｎｖｅｎｔｏｒ;软件;模具设计;有限元分析 目前在中国制造业ＣＡＤ技术已经成为工程设计领域应用最为广泛的技术,美国Ａｕｔｏｄｅｓｋ公司开发的ＣＡＤ图形数字化专用软件,由于其功能强、易掌握、使用方便,二次开发性好,受到了世界各国工程设计人员的欢迎,被广泛应用于机械、建筑、电子、化工、航天、汽车、轻纺、服装、地理、广告设计等领域. 针对我省产业结构调整的实际,结合振兴老工业基地和现代装备制造基地建设的需求,加快三维ＣＡＤ应用和三维造型分析计算等技术的工程化和产品化进程,为企业信息化提供强有力的技术支撑,高职学院应该发挥应有的作用. 美国Ａｕｔｏｄｅｓｋ公司推出的三维机械设计软件Ｉｎｖｅｎｔｏｒ,它与ＡｕｔｏＣＡＤ完全兼容.提供了独特的草绘功能、简单方便、快速智能的 2 Ｄ自适应布局,可以方便地从二维转换到三维,使用自动尺寸标注可以完成所有的关键尺寸标注,包含标准的机械零件库.Ｉｎｖｅｎｔｏｒ提供了拉伸与旋转、扫掠特征与螺旋体成型方法,具有生成组合与展示、工程图与零件表、金属盒(钣金)各种各样机械类零件的功能. Ｉｎｖｅｎｔｏｒ具有优秀的三维设计解决方案,杰出的三维参数化尺寸驱动系统,产品零部件的各个视图和图纸数据的关联性,独特的自适应技术,优秀的工程图功能.在各种ＣＡＤ软件家族中处于领先地位,一经推出就深受用户的欢迎,在计算机辅助设计领域有着较高的市场占有率.Ｉｎｖｅｎｔｏｒ 8 0 是最新版本,该版本在运行速度、整体处理能力、网络功能等方面都达到了一个全新的水平. 1 在模具设计中的应用 目前塑料零部件其制品已在电子、汽车、电机、电器、仪器、仪表、家电和通信等产品中得到广泛的应用,60%～80%的塑料零部件都要依靠模具成形.用模具生产零部件所具备的高精度、高复杂程度、高一致性、高生产率和低消耗,是其它加工制造方法所不能比拟的.由于塑料注射成型过程复杂,制品质量不易保证.传统的二维模具结构设计已越来越不适应现代化生产和集成化技术要求.模具设计、分析、制造的三维化、无纸化要求新一代模具软件以立体的、直观的感觉来设计模具.所以采用的三维数字化模型能方便地用于产品结构的ＣＡＥ分析、模...
