机械设计课程设计说明书(二级斜齿圆柱齿轮减速器设计)VIP免费

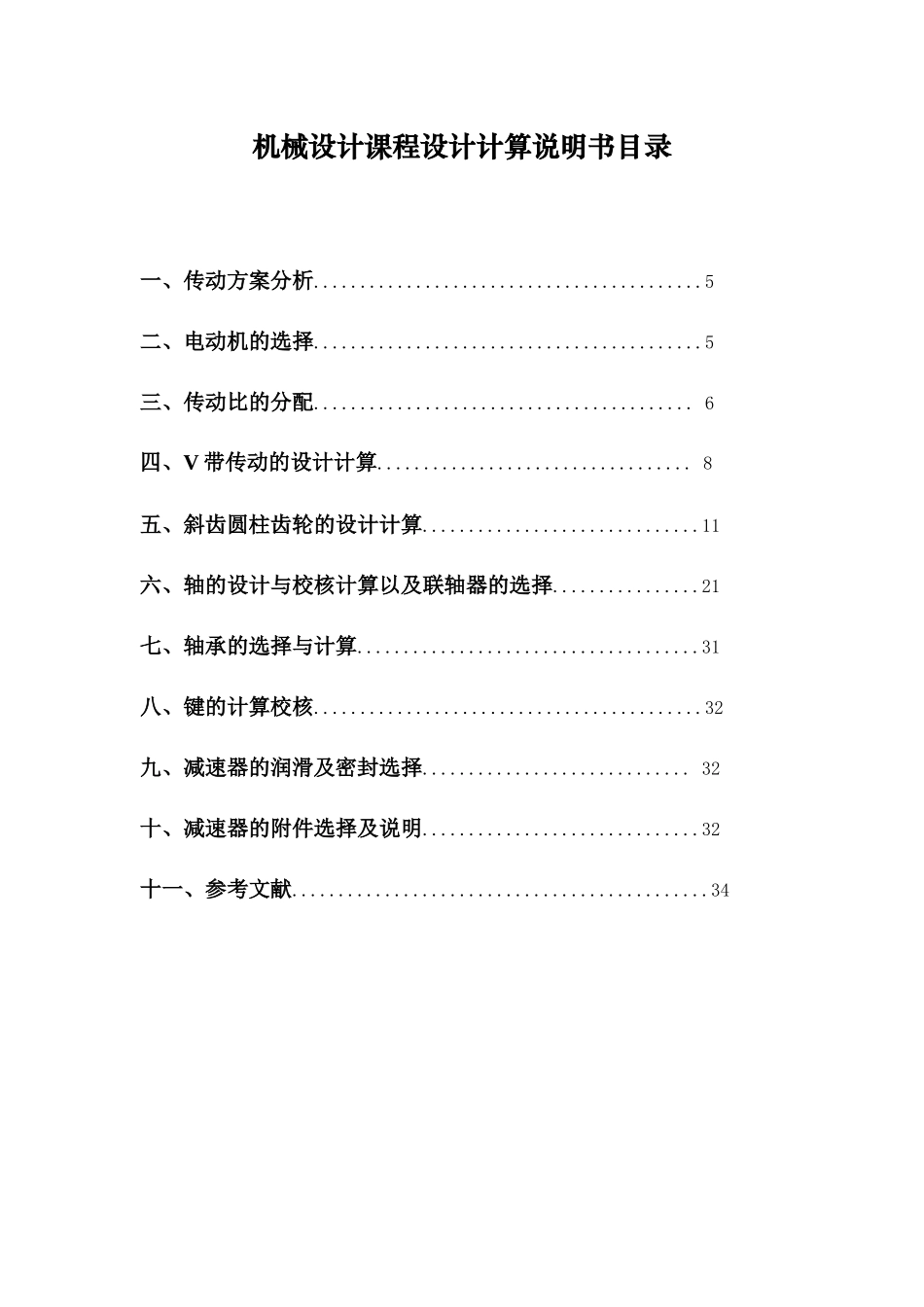

机械设计课程设计计算说明书目录一、传动方案分析..........................................5二、电动机的选择..........................................5三、传动比的分配......................................... 6四、V 带传动的设计计算.................................. 8五、斜齿圆柱齿轮的设计计算..............................11六、轴的设计与校核计算以及联轴器的选择................21七、轴承的选择与计算.....................................31八、键的计算校核..........................................32九、减速器的润滑及密封选择............................. 32十、减速器的附件选择及说明..............................32十一、参考文献.............................................34 传动装置总体设计计算过程及计算说明设计一带输送机传动装置工作条件：连续单向运转，使用期 10 年（每年 300 个工作日），小批量生产，两班制工作，输送机的传动效率为 1。（第 4 组数据）原始数据：输送带从动轴所需扭矩T=950 N⋅m；输送带的运行速度v=0.8m/s；输送带鼓轮直径D=350 mm。一、传动方案分析为了估计传动装置的总传动比范围，以便选择合适的传动机构和拟定传动方案，可先由已知条件计算其驱动传送带主动轴鼓轮的转速 nw nw=60×1000 vπD=60×1000×0.8π×350≈43.67r/ min二、电动机类型和结构型式的选择** Expression is faulty **、电动机类型的选择：根据用途选择 Y系列一般用途的全封闭自冷式三相异步电动机。** Expression is faulty **、功率的确定：** Expression is faulty **工作机所需功率Pw ：Pw=Tnw/(9550ηw)因为T=950 N⋅m；nw=43.67r /min ；ηw=1，把数据带入式子中，所以Pw=950×43.67/(9550×1)≈4.34kW** Expression is faulty **传动装置的总效率 η：V 带传动效率η1=0.92，滚动球轴承效率η2=0.98，斜齿圆柱齿轮效率（8 级精度）η3=0.97，联轴器效率η4=0.99，平带效率η5=0.96。η=η5×η1×η25×η32×η4¿0.96×0.92×0.985×0.972×0.99¿0.74** Expression is faulty **所需电动机的功率Pd ：Pd=Pw/η¿4 .34/0.74=5.8704kW** Expression is faulty **电动机额定功率Pm：按Pm≥Pd 选取电动机型号。故选Pm=7.5kW 的电动机** Expression is faulty **、电动机转速的确定：计算工作机轴工作转速： 按《机械设计...
