T68卧式镗床电气控制的PLC改造设计VIP免费

T68卧式镗床电气控制的PLC改造设计_第1页
1/38
T68卧式镗床电气控制的PLC改造设计_第2页
2/38

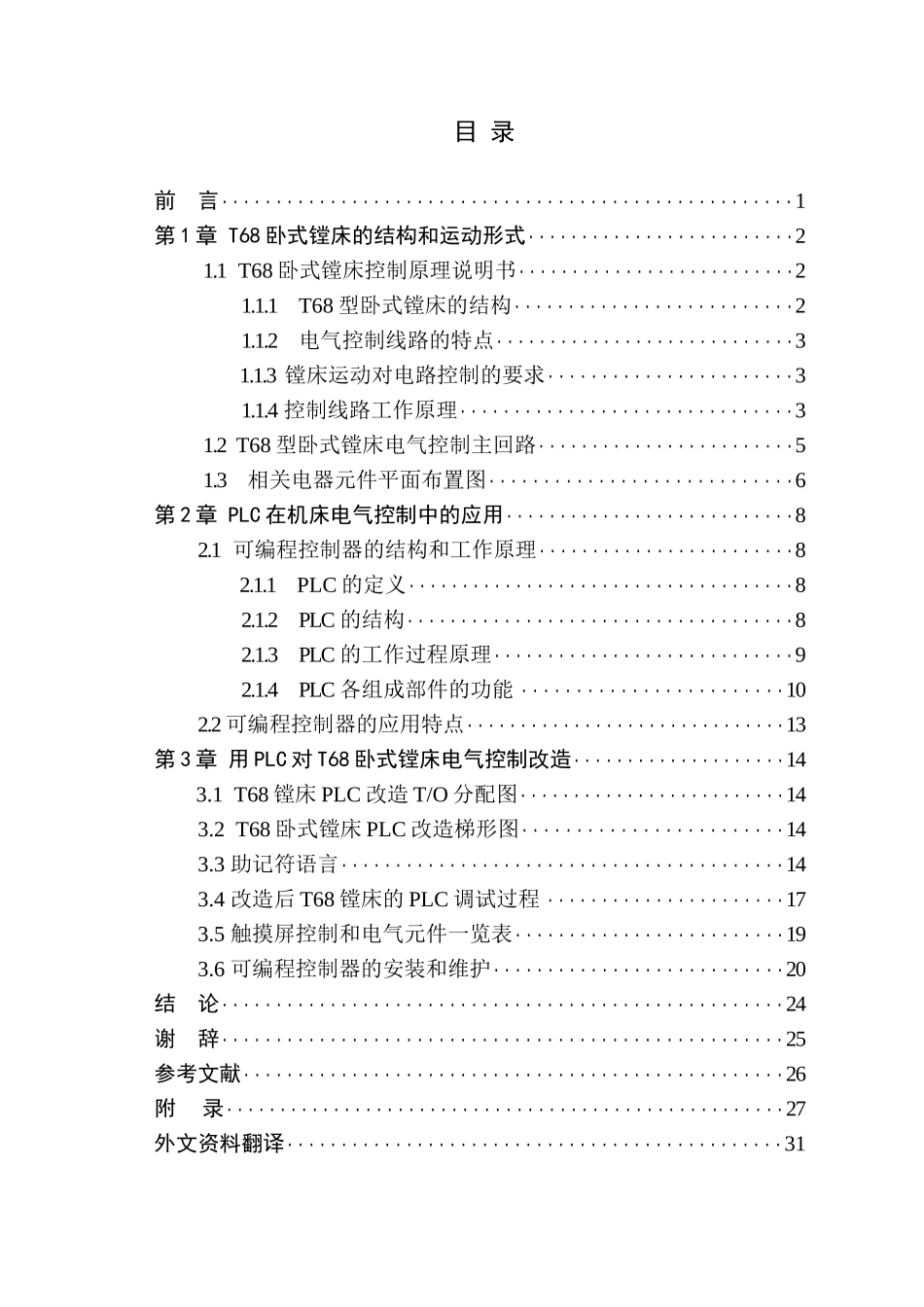

T68卧式镗床电气控制的PLC改造设计_第3页
3/38
洛阳理工学院毕业设计(论文)任务书 填表时间: 2009 年 3 月 2 日 (指导教师填表)学生姓名刘坦专业班级06 机电对口(2)班指导教师赵秀婷课题 类型软件工程题目T68 卧式镗床电气控制的 PLC 改造设计主要研究目标(或研究内容)1.掌握 T68 卧式镗床的电气控制的工作原理及特点2.掌握三菱 FX2N 系列 PLC 实现控制系统的原理和方法3.掌握电气控制元件的选择和使用方法4.掌握 T68 卧式镗床电器控制的维护与维修课题要求、主要任务及数量(指图纸规格、张数,说明书页数、论文字数等)1.PLC 机型的选择及输入输出分析2.I/O 地址的分配3.顺序功能图设计4.梯形图设计5.程序设计与分析6.毕业论文字数一般为 0.8-1.5 万字7.查阅到 15 篇以上与题目相关文献进度计划第 5—6 周 确定毕业设计(论文)题目,查阅资料第 7—8 周 将论文涉及到的知识点总结出来,有一个系统的提纲第 9—12 周 调试程序,实现功能,编写电子稿毕业论文第 13—16 周 将电子稿交给老师检查进一步完善论文5.第 11—15 周毕业论文出稿打印修改到成文并修改打印主要参考文献电气控制与 PLC 应用 中国电力出版社 2007机械设备控制技术 高等教育出版社 2005机床电器控制技术 机械工业出版社 2002可编程序控制器原理及程序设计 机械工业出版社 2005指导教师签字: 教研室主任签字: 年 月 日 T68 卧式镗床电气控制的 PLC 设计改造摘 要 本课题探讨了 T68 型卧是式镗床的 PLC 改造控制系统的实现方案。根据实际需要和市场的需求,选择了以三菱公司的可编程控制器作为控制方案。 镗床是冷加工中使用比较普遍的设备它主要用于加工精度、光洁度要求较高的孔以及各孔间的距离要求较为精确的零件(如一些箱体零件),属于精密机床[19]。主要用于加工工件上的精密圆柱孔。这些孔的轴心线往往要求严格地平行或垂直,相互间的距离也要求很准确。其原控制电路为继电器控制,接触触点多、线路复杂、故障多、操作人员维修任务较大,为了克服以上缺点,降低了设备故障率,提高了设备使用效率,针对这种情况,我们用 PLC 控制改造其继电器控制电路。通过对 T68 型卧式镗床工作原理的分析,设计出 PLC 改造系统的控制电路,对系统的输入、输出点进行统计,共有 24 个输入点,24 个输出点,输入输出都是开关量[20]。选用日本三菱公司生产的 FX2N-48MR 可编程序控制器,分配 PLC的 I/O 地址,设计 PLC 外围电路,确定...
