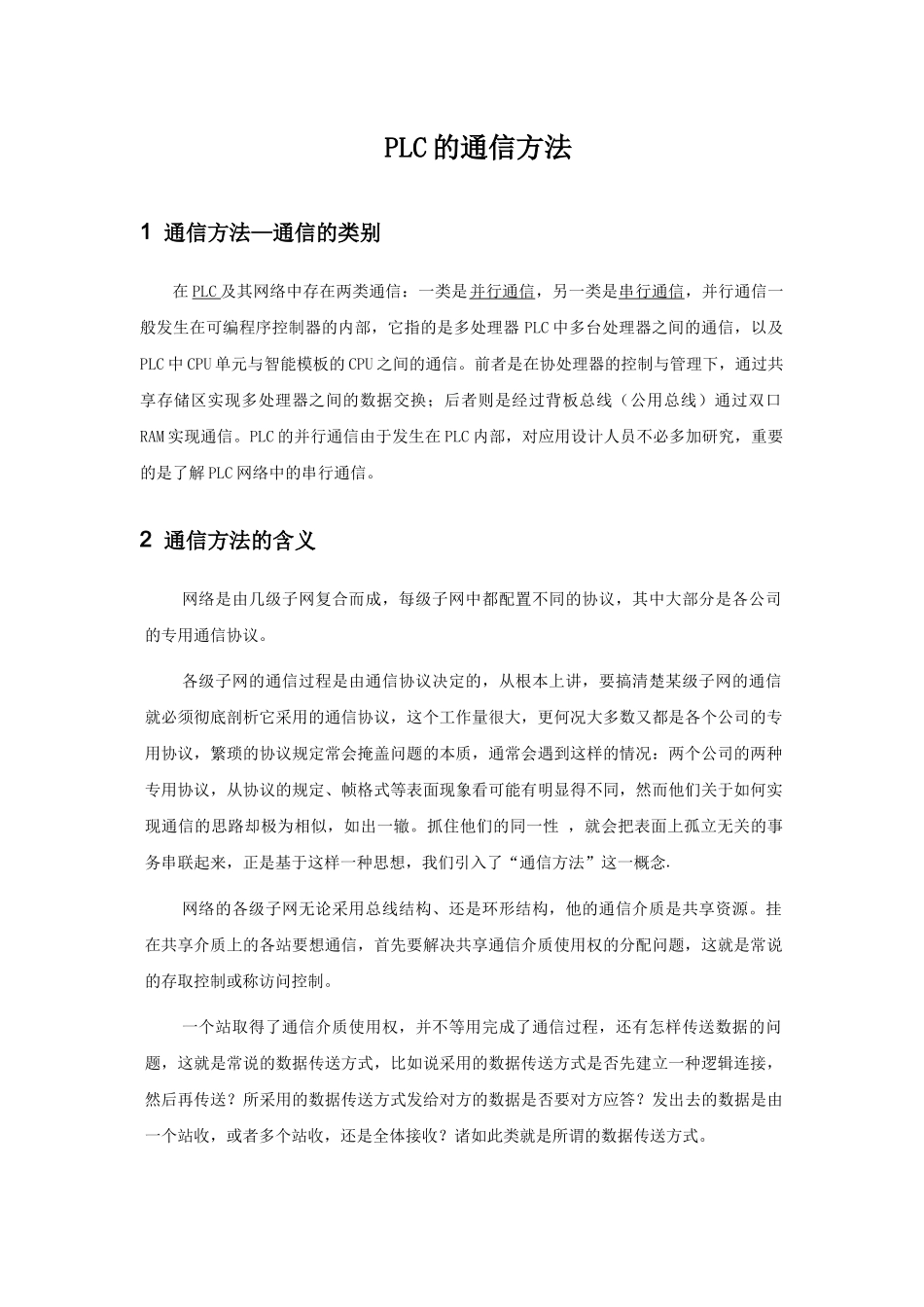

PLC 的通信方法1 通信方法—通信的类别在 PLC 及其网络中存在两类通信：一类是并行通信，另一类是串行通信，并行通信一般发生在可编程序控制器的内部，它指的是多处理器 PLC 中多台处理器之间的通信，以及PLC 中 CPU 单元与智能模板的 CPU 之间的通信。前者是在协处理器的控制与管理下，通过共享存储区实现多处理器之间的数据交换；后者则是经过背板总线（公用总线）通过双口RAM 实现通信。PLC 的并行通信由于发生在 PLC 内部，对应用设计人员不必多加研究，重要的是了解 PLC 网络中的串行通信。2 通信方法的含义网络是由几级子网复合而成，每级子网中都配置不同的协议，其中大部分是各公司的专用通信协议。各级子网的通信过程是由通信协议决定的，从根本上讲，要搞清楚某级子网的通信就必须彻底剖析它采用的通信协议，这个工作量很大，更何况大多数又都是各个公司的专用协议，繁琐的协议规定常会掩盖问题的本质，通常会遇到这样的情况：两个公司的两种专用协议，从协议的规定、帧格式等表面现象看可能有明显得不同，然而他们关于如何实现通信的思路却极为相似，如出一辙。抓住他们的同一性 ，就会把表面上孤立无关的事务串联起来，正是基于这样一种思想，我们引入了“通信方法”这一概念.网络的各级子网无论采用总线结构、还是环形结构，他的通信介质是共享资源。挂在共享介质上的各站要想通信，首先要解决共享通信介质使用权的分配问题，这就是常说的存取控制或称访问控制。一个站取得了通信介质使用权，并不等用完成了通信过程，还有怎样传送数据的问题，这就是常说的数据传送方式，比如说采用的数据传送方式是否先建立一种逻辑连接，然后再传送？所采用的数据传送方式发给对方的数据是否要对方应答？发出去的数据是由一个站收，或者多个站收，还是全体接收？诸如此类就是所谓的数据传送方式。这里所谓的通信方法就是存取控制方式＋数据传送方式。本来存取控制方式与数据传送方式都是通信协议有关层次的内容，这里专门把他们抽出来加以介绍。是因为用它们来描述一种通信过程与人们意念上有关的概念非常接近。对于局域网来说，存取控制方式与数据传送方式是其通信协议最核心的内容。3 工业局域网实时性的含义工业局域网对实时性是有要求的，各级子网对实时性的的要求不同，通常越靠底层的子网对实时性要求越高，越靠近上层的子网对实时性的要求越低。实时性通常采用响应时间来定量描述。响应时间是指某一系统对输入作出响应...
