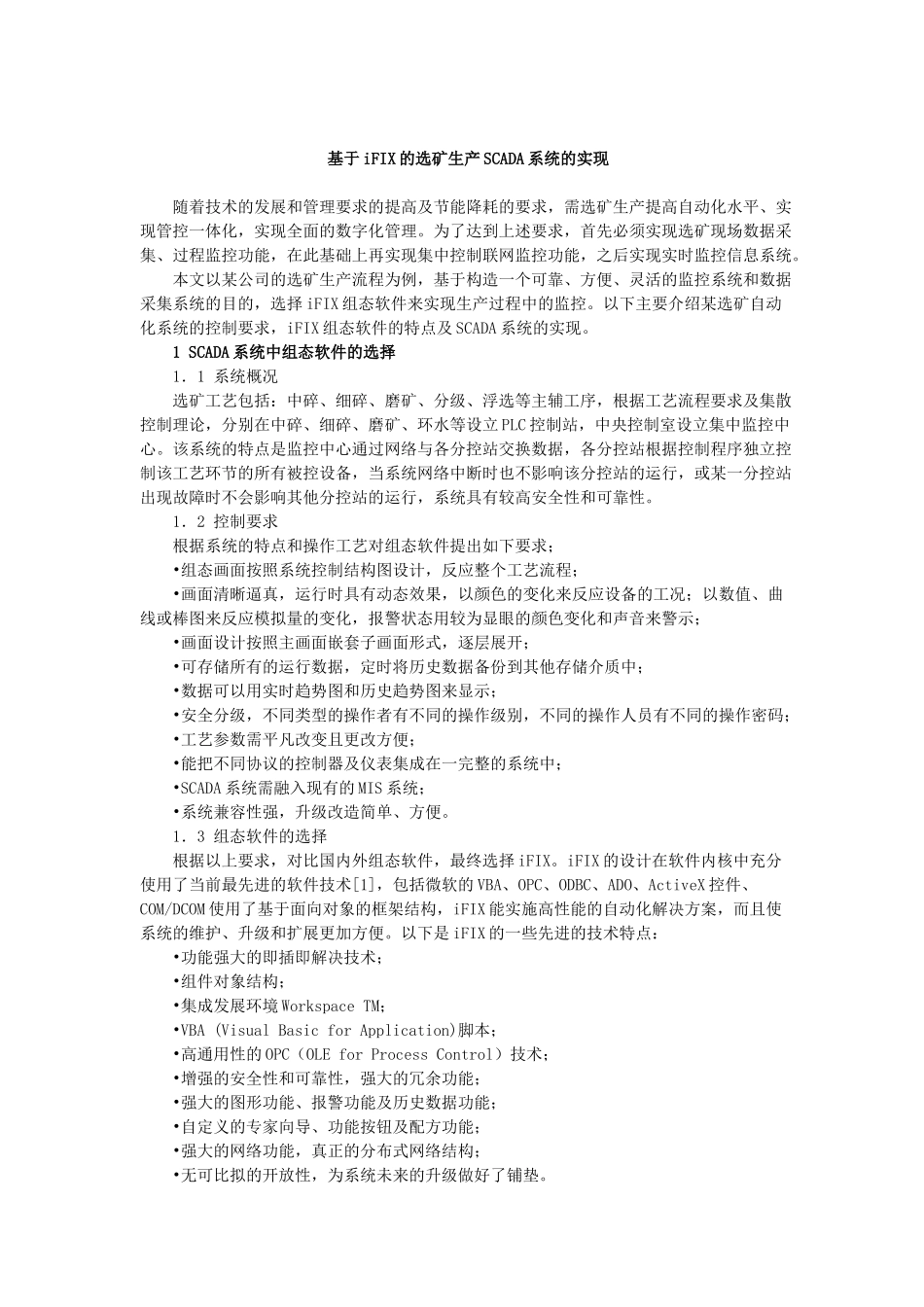

基于 iFIX 的选矿生产 SCADA 系统的实现 随着技术的发展和管理要求的提高及节能降耗的要求，需选矿生产提高自动化水平、实现管控一体化，实现全面的数字化管理。为了达到上述要求，首先必须实现选矿现场数据采集、过程监控功能，在此基础上再实现集中控制联网监控功能，之后实现实时监控信息系统。 本文以某公司的选矿生产流程为例，基于构造一个可靠、方便、灵活的监控系统和数据采集系统的目的，选择 iFIX 组态软件来实现生产过程中的监控。以下主要介绍某选矿自动化系统的控制要求，iFIX 组态软件的特点及 SCADA 系统的实现。 1 SCADA 系统中组态软件的选择 1．1 系统概况 选矿工艺包括：中碎、细碎、磨矿、分级、浮选等主辅工序，根据工艺流程要求及集散控制理论，分别在中碎、细碎、磨矿、环水等设立 PLC 控制站，中央控制室设立集中监控中心。该系统的特点是监控中心通过网络与各分控站交换数据，各分控站根据控制程序独立控制该工艺环节的所有被控设备，当系统网络中断时也不影响该分控站的运行，或某一分控站出现故障时不会影响其他分控站的运行，系统具有较高安全性和可靠性。 1．2 控制要求 根据系统的特点和操作工艺对组态软件提出如下要求； •组态画面按照系统控制结构图设计，反应整个工艺流程； •画面清晰逼真，运行时具有动态效果，以颜色的变化来反应设备的工况；以数值、曲线或棒图来反应模拟量的变化，报警状态用较为显眼的颜色变化和声音来警示； •画面设计按照主画面嵌套子画面形式，逐层展开； •可存储所有的运行数据，定时将历史数据备份到其他存储介质中； •数据可以用实时趋势图和历史趋势图来显示； •安全分级，不同类型的操作者有不同的操作级别，不同的操作人员有不同的操作密码； •工艺参数需平凡改变且更改方便； •能把不同协议的控制器及仪表集成在一完整的系统中； •SCADA 系统需融入现有的 MIS 系统； •系统兼容性强，升级改造简单、方便。 1．3 组态软件的选择 根据以上要求，对比国内外组态软件，最终选择 iFIX。iFIX 的设计在软件内核中充分使用了当前最先进的软件技术[1]，包括微软的 VBA、OPC、ODBC、ADO、ActiveX 控件、COM/DCOM 使用了基于面向对象的框架结构，iFIX 能实施高性能的自动化解决方案，而且使系统的维护、升级和扩展更加方便。以下是 iFIX 的一些先进的技术特点： •功能强大的即插即解决技术； •组件对象结构； •集成发展环境...
