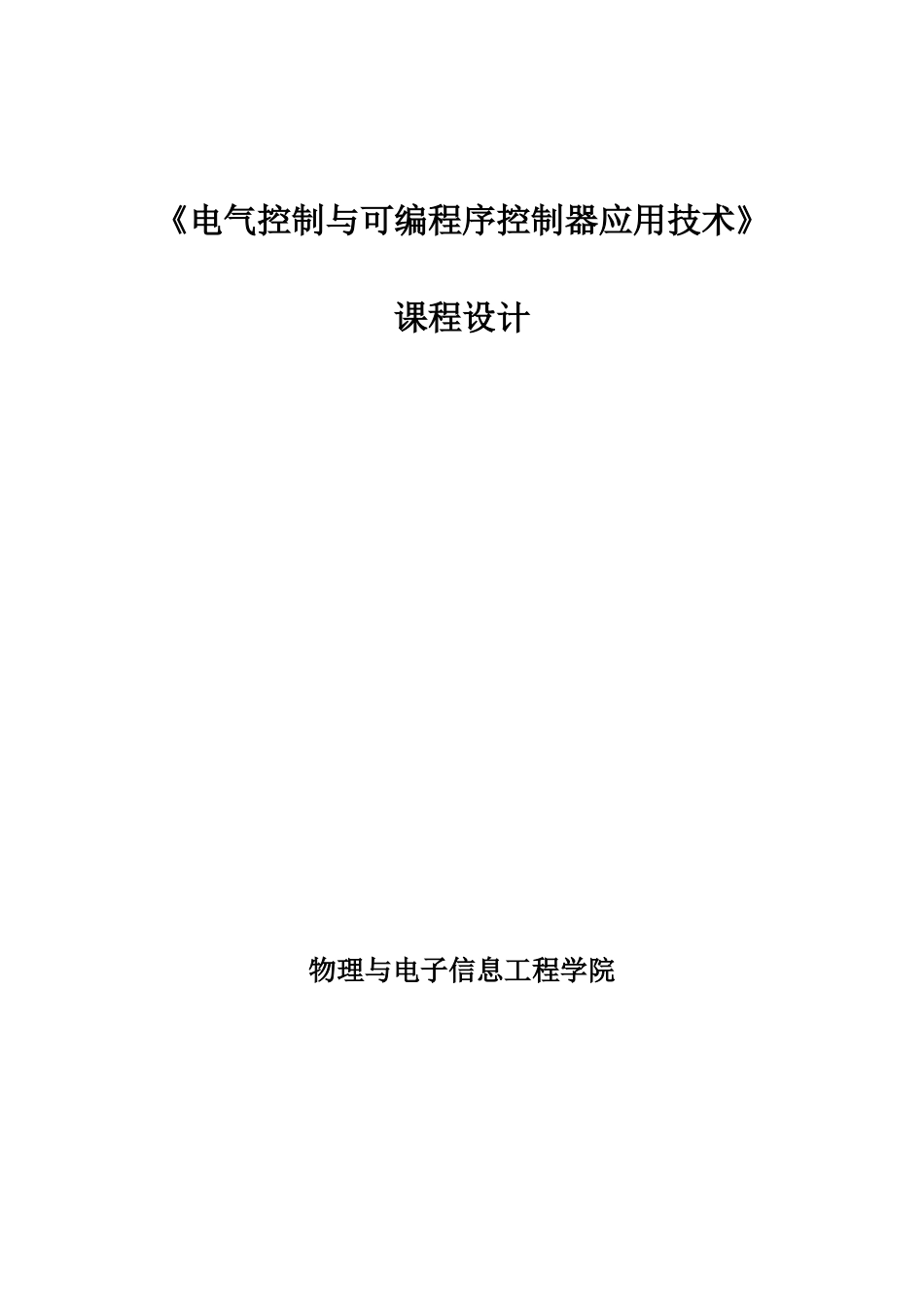

课程设计-采用PLC技术设计专用钻床控制系统的电气控制线路_第1页
1/10

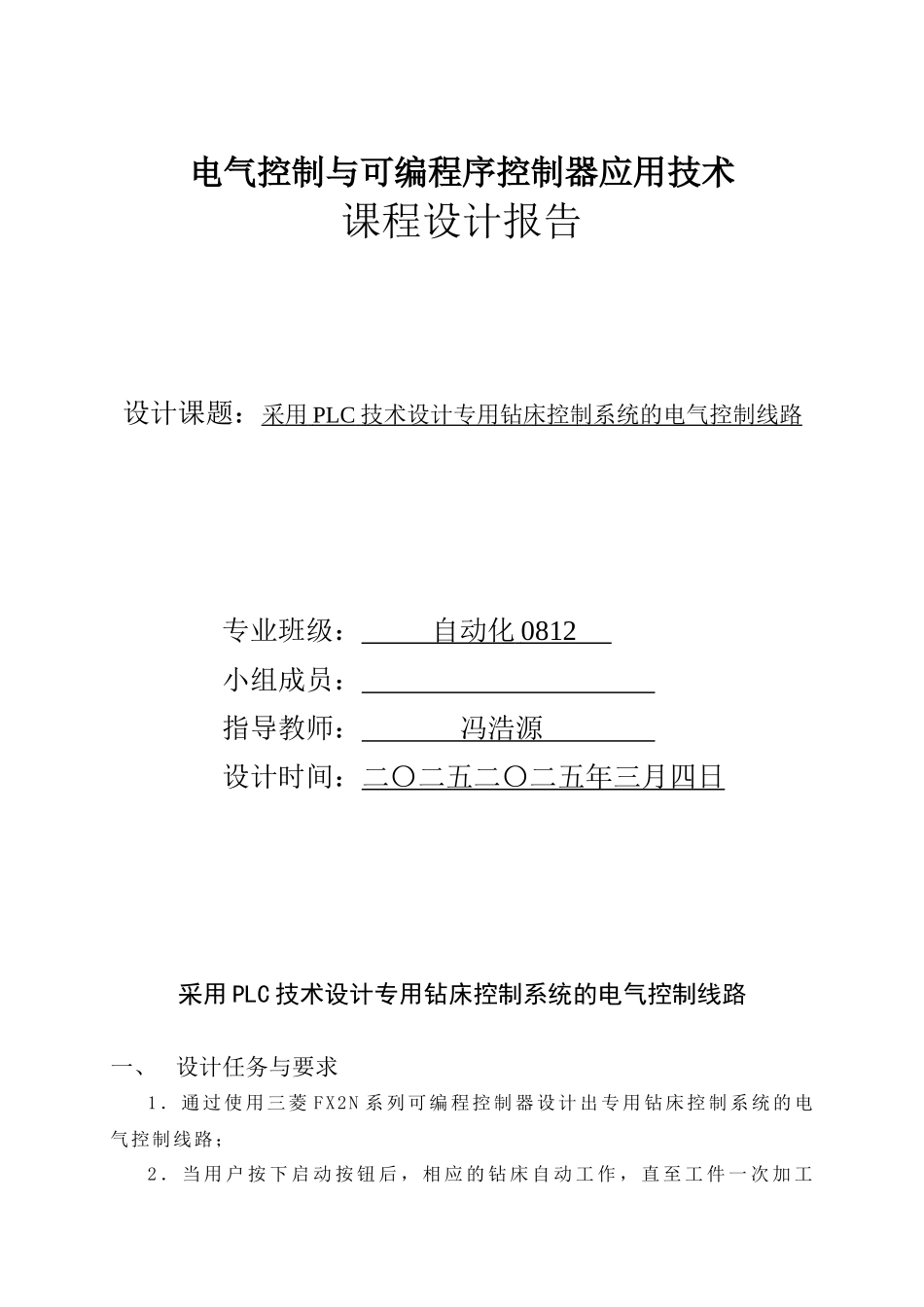

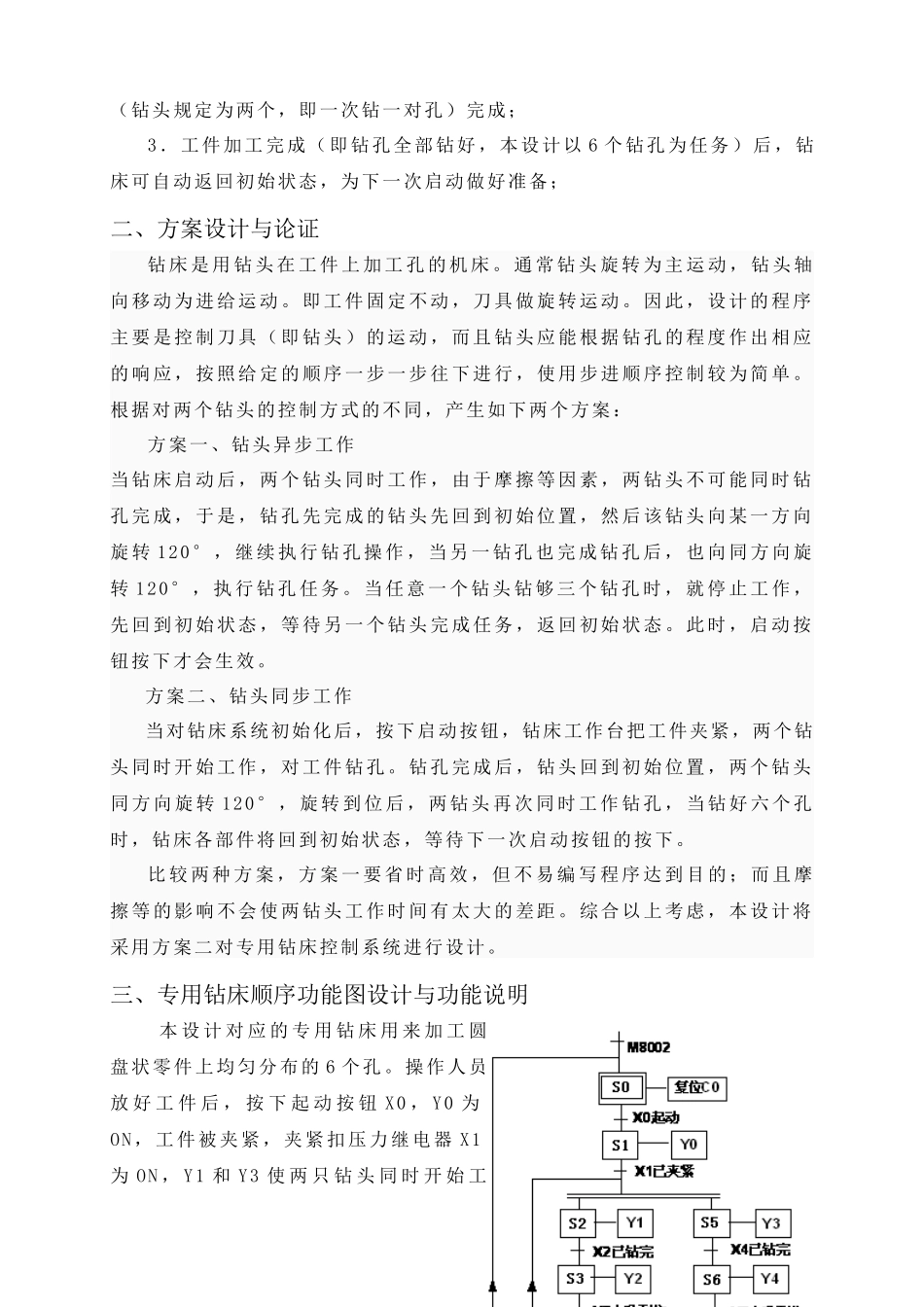

课程设计-采用PLC技术设计专用钻床控制系统的电气控制线路_第2页
2/10
课程设计-采用PLC技术设计专用钻床控制系统的电气控制线路_第3页
3/10
《电气控制与可编程序控制器应用技术》课程设计物理与电子信息工程学院电气控制与可编程序控制器应用技术课程设计报告设计课题:采用 PLC 技术设计专用钻床控制系统的电气控制线路 专业班级: 自动化 0812 小组成员: 指导教师: 冯浩源 设计时间:二〇二五二〇二五年三月四日采用 PLC 技术设计专用钻床控制系统的电气控制线路一、 设计任务与要求1 . 通 过 使 用 三 菱 FX2N 系 列 可 编 程 控 制 器 设 计 出 专 用 钻 床 控 制 系 统 的 电气控制线路;2 . 当 用 户 按 下 启 动 按 钮 后 , 相 应 的 钻 床 自 动 工 作 , 直 至 工 件 一 次 加 工(钻头规定为两个,即一次钻一对孔)完成;3.工件加工完成(即钻孔全部钻好,本设计以 6 个钻孔为任务)后,钻床可自动返回初始状态,为下一次启动做好准备;二、方案设计与论证钻 床 是 用 钻 头 在 工 件 上 加 工 孔 的 机 床 。 通 常 钻 头 旋 转 为 主 运 动 , 钻 头 轴向移动为进给运动。即工件固定不动,刀具做旋转运动。因此,设计的程序主要是控制刀具(即钻头)的运动,而且钻头应能根据钻孔的程度作出相应的响应,按照给定的顺序一步一步往下进行,使用步进顺序控制较为简单。根据对两个钻头的控制方式的不同,产生如下两个方案:方案一、钻头异步工作当钻床启动后,两个钻头同时工作,由于摩擦等因素,两钻头不可能同时钻孔完成,于是,钻孔先完成的钻头先回到初始位置,然后该钻头向某一方向旋 转 120° , 继 续 执 行 钻 孔 操 作 , 当 另 一 钻 孔 也 完 成 钻 孔 后 , 也 向 同 方 向 旋转 120° , 执 行 钻 孔 任 务 。 当 任 意 一 个 钻 头 钻 够 三 个 钻 孔 时 , 就 停 止 工 作 ,先回到初始状态,等待另一个钻头完成任务,返回初始状态。此时,启动按钮按下才会生效。 方案二、钻头同步工作 当对钻床系统初始化后,按下启动按钮,钻床工作台把工件夹紧,两个钻头同时开始工作,对工件钻孔。钻孔完成后,钻头回到初始位置,两个钻头同 方 向 旋 转 120° , 旋 转 到 位 后 , 两 钻 头 再 次 同 时 工 作 钻 孔 , 当 钻 好 六 个 孔时,钻床各部件将回到初始状态,等待下一次启动按钮的按下。比 较 两 种 方 案 , 方 案 一 要 省 时 高...
