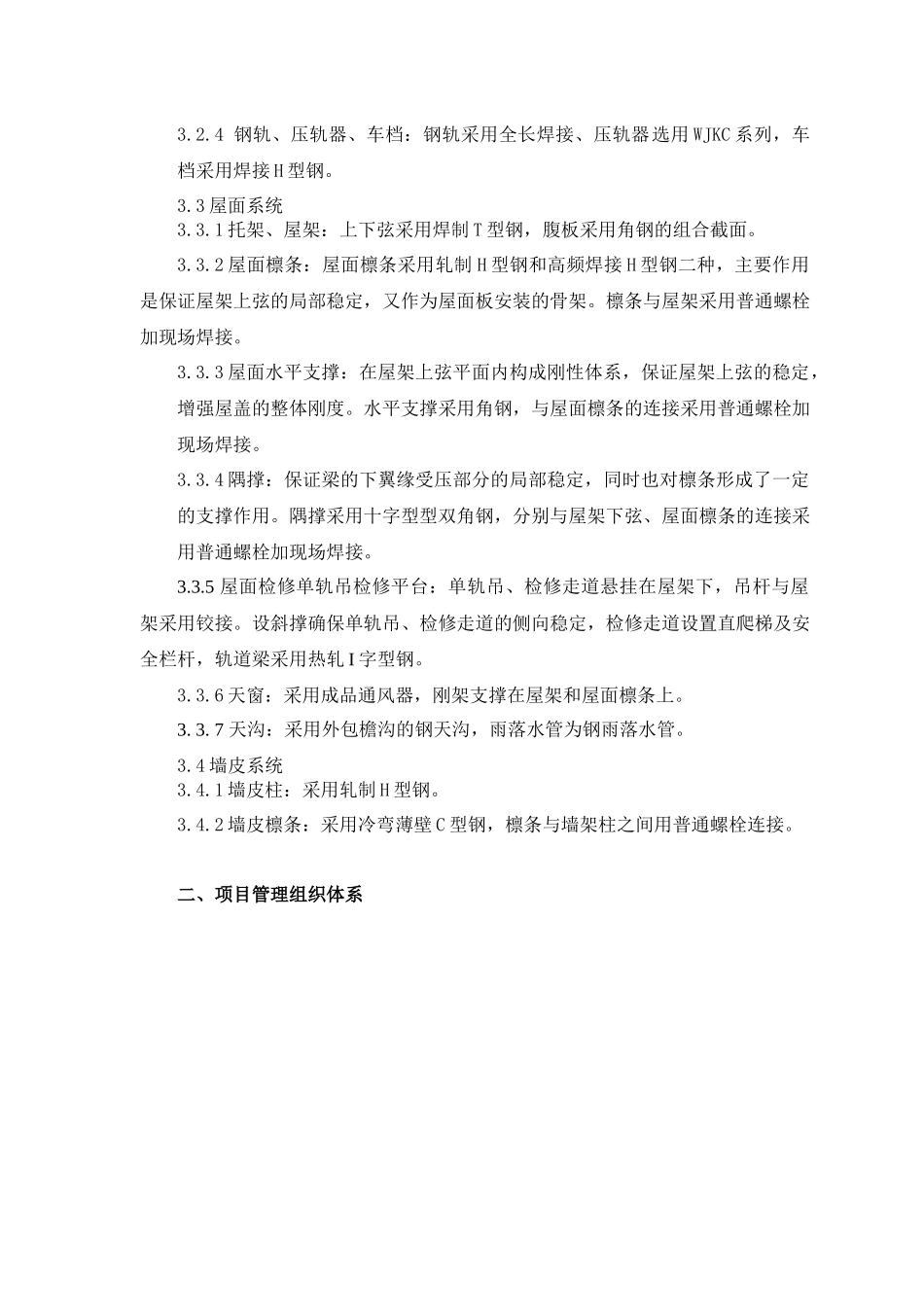

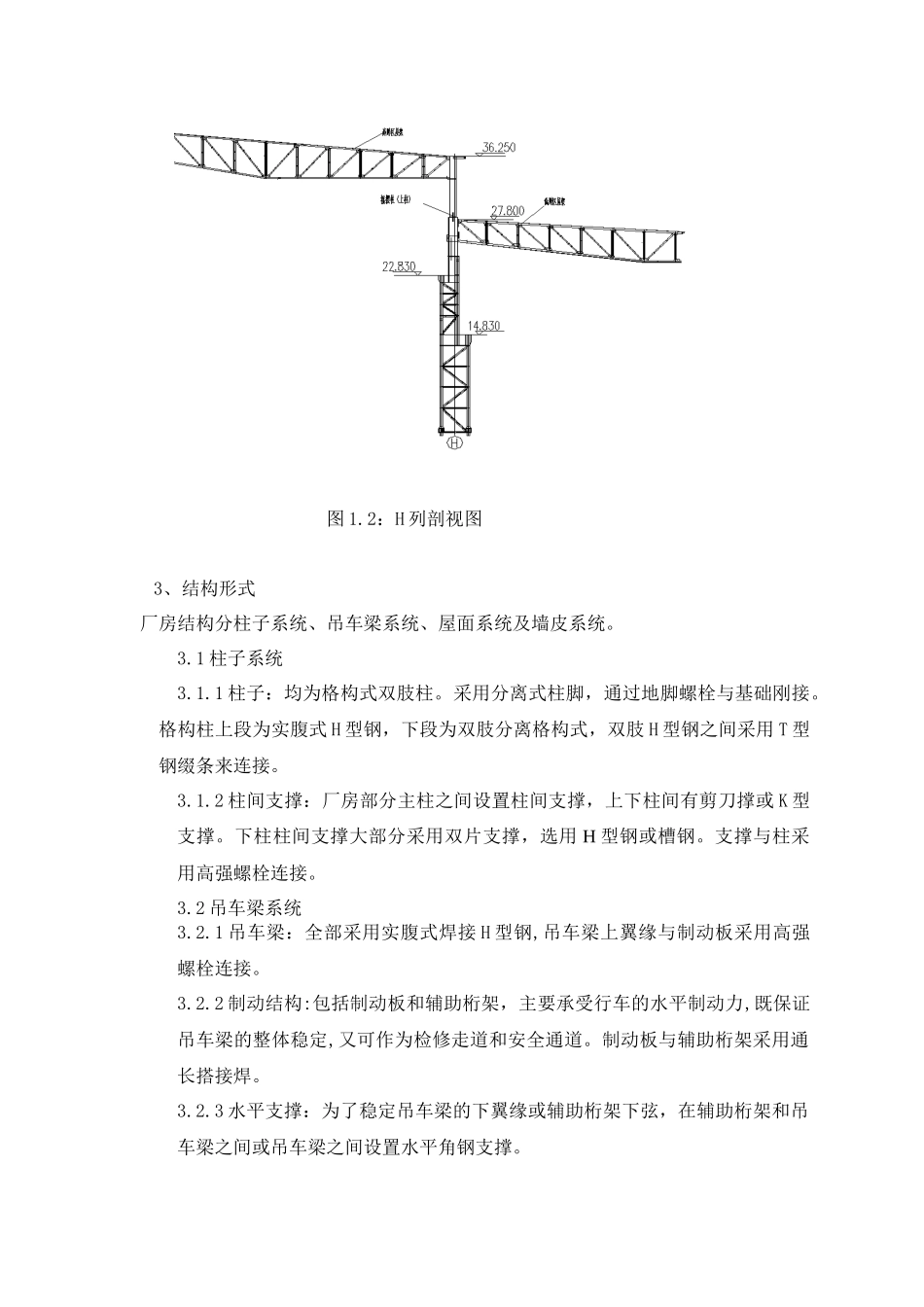

一、工程概况1、工程简介1.1 工程名称：福欣特殊钢炼钢连铸新建工程1.2 建设单位：福建福欣特殊钢有限公司1.3 设计单位：中冶京诚工程技术有限公司 1.4 施工单位：上海宝冶集团有限公司 1.5 监理单位：郑州中兴监理工程有限公司2、工程概述福欣炼钢连铸新建工程主要结构有连铸主厂房、炼钢主厂房，附属结构为废钢配料间和铁合金仓库。连铸主厂房建筑面积约 4.4 万平方米，南北向（S1-F 列)总长为 207 米，东西向（1-12 线）总长为 213 米，厂房柱距从 15～27 米不等，连铸主厂房为多跨单坡刚架体系结构，主厂房钢结构总量约 1.1 万吨，浇铸跨（即 G-F 跨度 33 米）、切割跨（即 G-H 跨度 42m）、出坯跨一（即 H-I 跨度 42m）、出坯跨二（即 I-J 跨度 30m）、板坯库跨二（即 J-S2 跨度 30m）和板坯库跨一（即 S2-S1 跨度 30m）组成。见图 1.1。 图 1.1：连铸主厂房 S1～F 跨（六跨）安装效果图其中 F 列为最高柱,顶标高为+43.75m，S1 列为最低柱，顶标高为+19m。H 列为上下两段采用铰接的摇摆柱，是高低跨屋架的分界轴线。见图 1.2 。 图 1.2：H 列剖视图3、结构形式 厂房结构分柱子系统、吊车梁系统、屋面系统及墙皮系统。3.1 柱子系统3.1.1 柱子：均为格构式双肢柱。采用分离式柱脚，通过地脚螺栓与基础刚接。格构柱上段为实腹式 H 型钢，下段为双肢分离格构式，双肢 H 型钢之间采用 T 型钢缀条来连接。3.1.2 柱间支撑：厂房部分主柱之间设置柱间支撑，上下柱间有剪刀撑或 K 型支撑。下柱柱间支撑大部分采用双片支撑，选用 H 型钢或槽钢。支撑与柱采用高强螺栓连接。3.2 吊车梁系统3.2.1 吊车梁：全部采用实腹式焊接 H 型钢,吊车梁上翼缘与制动板采用高强螺栓连接。3.2.2 制动结构:包括制动板和辅助桁架，主要承受行车的水平制动力,既保证吊车梁的整体稳定,又可作为检修走道和安全通道。制动板与辅助桁架采用通长搭接焊。3.2.3 水平支撑：为了稳定吊车梁的下翼缘或辅助桁架下弦，在辅助桁架和吊车梁之间或吊车梁之间设置水平角钢支撑。3.2.4 钢轨、压轨器、车档：钢轨采用全长焊接、压轨器选用 WJKC 系列，车档采用焊接 H 型钢。3.3 屋面系统3.3.1 托架、屋架：上下弦采用焊制 T 型钢，腹板采用角钢的组合截面。3.3.2 屋面檩条：屋面檩条采用轧制 H 型钢和高频焊接 H 型钢二种，主要作用是保证屋架上弦的局部稳定，又作为屋面板安装的骨架。檩条与屋架采...
