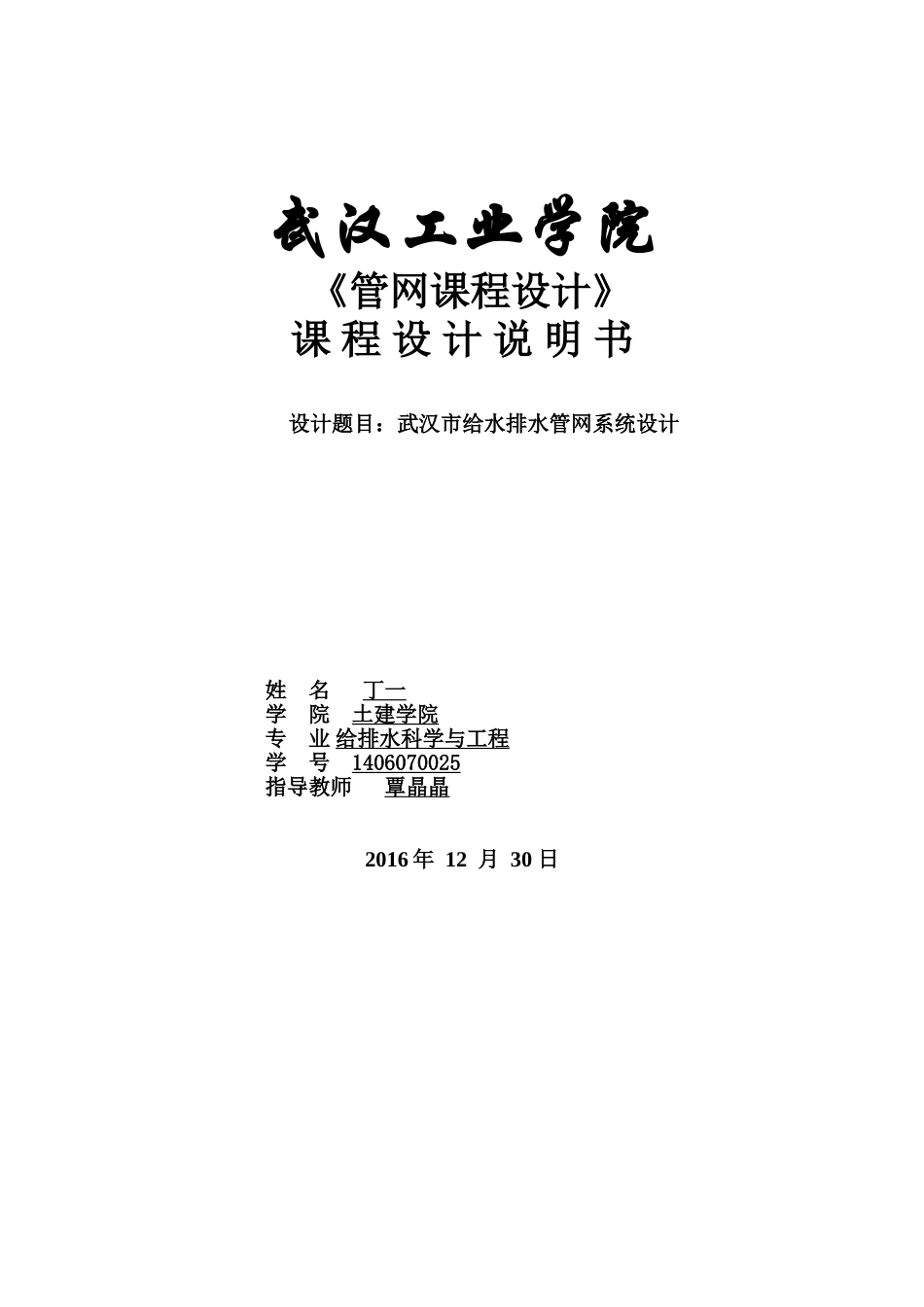

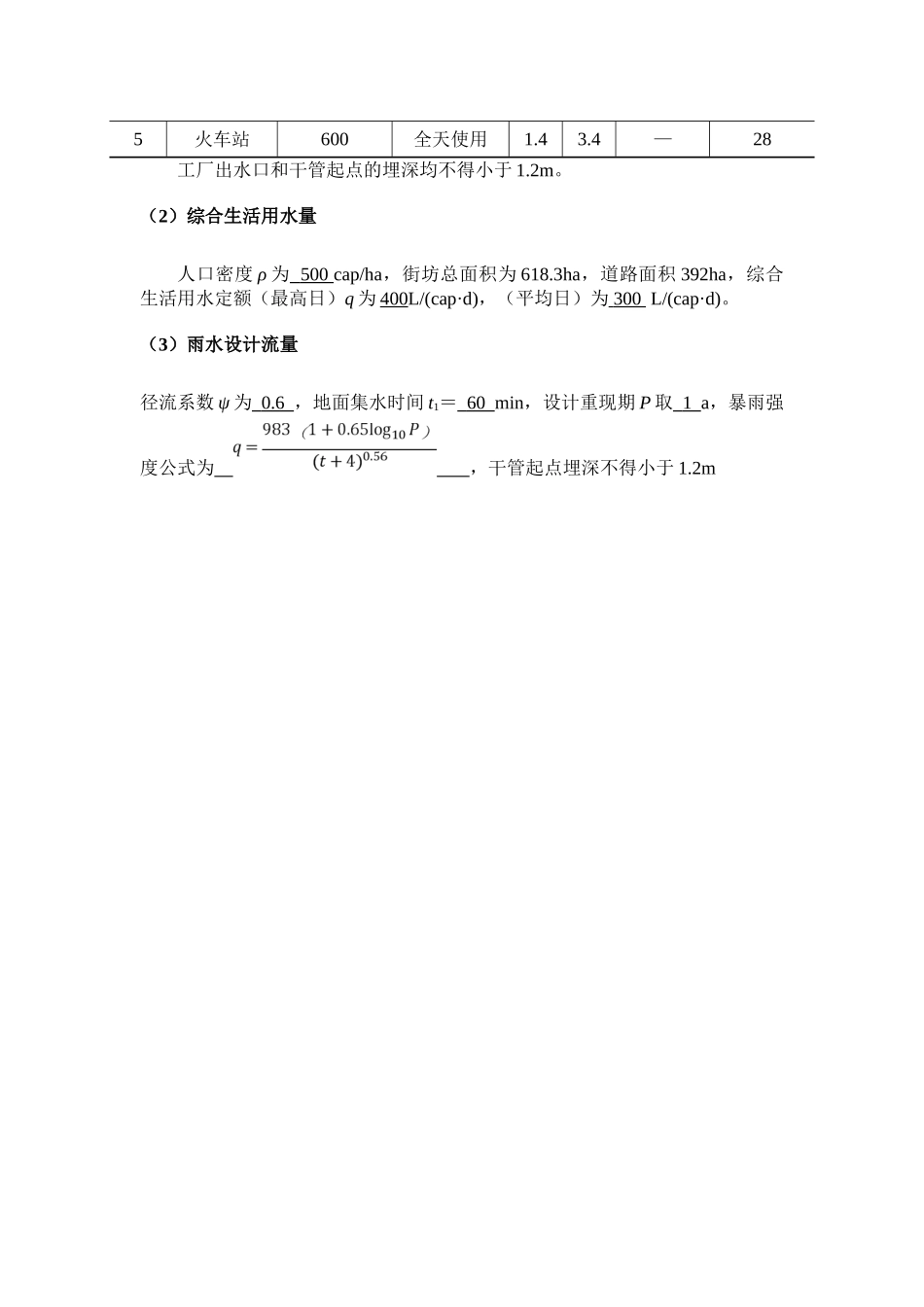

武汉工业学院 《管网课程设计》课 程 设 计 说 明 书设计题目：武汉市给水排水管网系统设计姓 名 丁一学 院 土建学院专 业 给排水科学与工程学 号 1406070025指导教师 覃晶晶2016 年 12 月 30 日 第一章 设计总说明1.1 设计题目 湖北省武汉市给水排水管网系统设计1.2 设计任务及要求根据所给城市平面布置图，通过调查及搜集有关技术资料，正确选择管网布置方案，独立完成指定设计题目的扩大初步设计，并提出规定的设计文件。通过课程设计使学生初步掌握给排水管网设计的一般原则、步骤和方法，能综合运用已学过的知识，培养综合分析问题、解决问题的能力，以及相应的设计技巧，同时还将培养设计工作中实事求是、严格、准确的科学态度和工作作风。1.3 设计依据（一） 图纸该城镇总平面规划图一张，比例 1:10000。（二）自然资料该城镇自然资料如下：土层：属非自重湿陷性黄土地区地震烈度：5 级地下水深：地面以下 6m 见地下水最高气温：39℃最低气温：－5℃冰冻深度：0.5m（三） 用（排）水资料（1）大用户序号用户名称最高日用水量（m3/d）用水时间KdKh重复利用率（%）要求水压（mH2O）1食品加工厂3200全天使用1.21.560282针织印染厂4000全天使用1.11.662283制药厂18008~24 时使用1.11.357284氮肥厂12008~24 时使用1.11.355285火车站600全天使用1.43.4—28工厂出水口和干管起点的埋深均不得小于 1.2m。（2）综合生活用水量人口密度 ρ 为 500 cap/ha，街坊总面积为 618.3ha，道路面积 392ha，综合生活用水定额（最高日）q 为 400L/(cap·d)，（平均日）为 300 L/(cap·d)。（3）雨水设计流量径流系数 ψ 为 0.6 ，地面集水时间 t1＝ 60 min，设计重现期 P 取 1 a，暴雨强度公式为 ，干管起点埋深不得小于 1.2m第二章 给水管网设计说明2.1 全镇用水量分析与设计用水量计算综合生活用水量 Q1=500×618.3×400÷1000=123660（m³/d）工业企业用水量 Q2=3200+4000+1800+1200+600=10800（m3/d）浇洒道路和绿地用水量Q3=（3×382+2×49.9）÷1000×10000=12456.5（m3/d）管网漏损及未预见用水量 Q4=0.2×（Q1+ Q2+ Q3）=29383.3（m3/d） 消防用水量 Q6 =65×2=130（L/s）最高日用水量 Qd = Q1+Q2+Q3+Q4 =165499.8（m3/d）取 166000 m3/d最高时用水量TQKQdhh =9289（L/s）2.2 给水管网的布置与定线1食品加工厂1014523478121516制药厂火车站针织印刷厂氮肥厂2.3 比流量...
