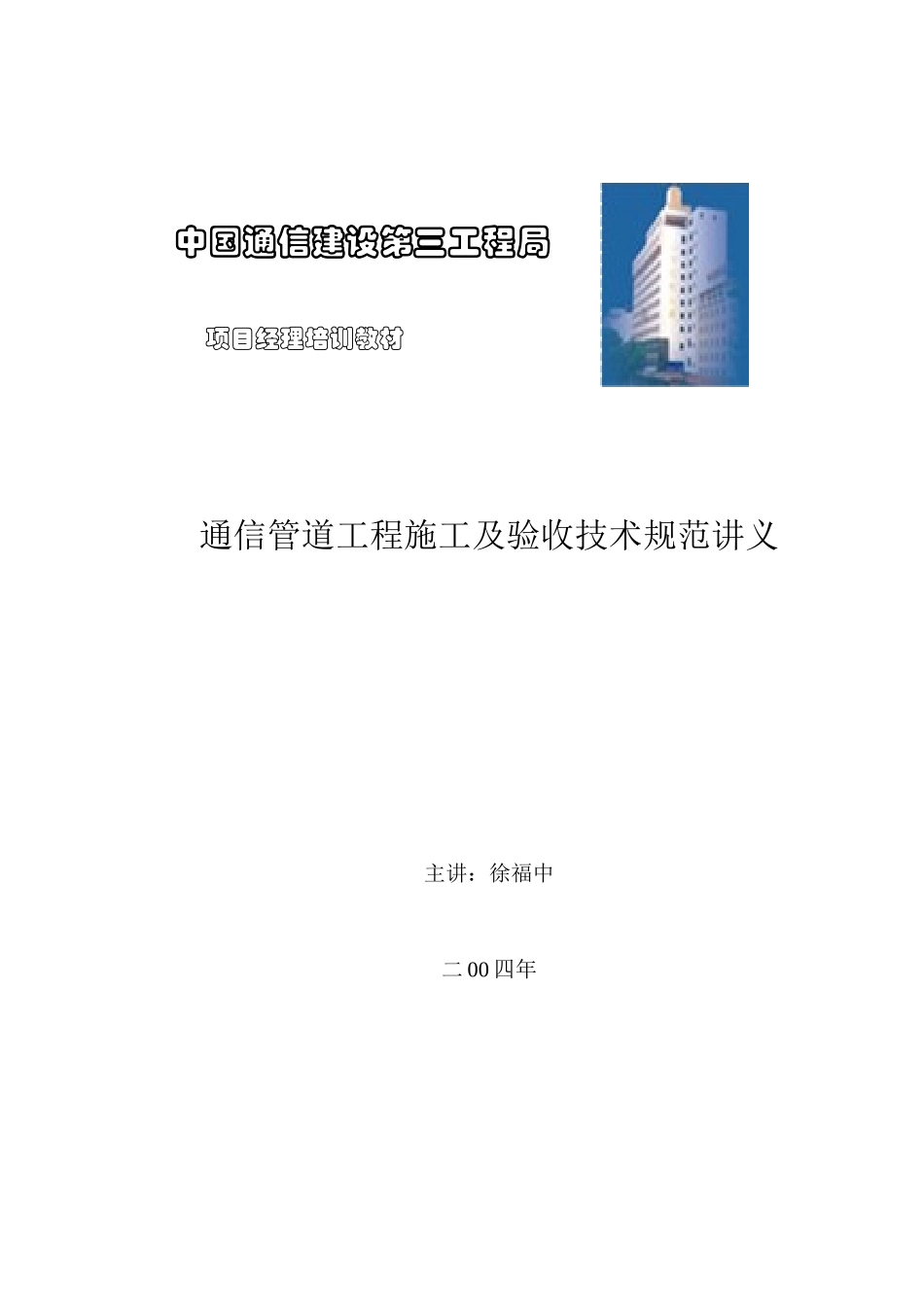

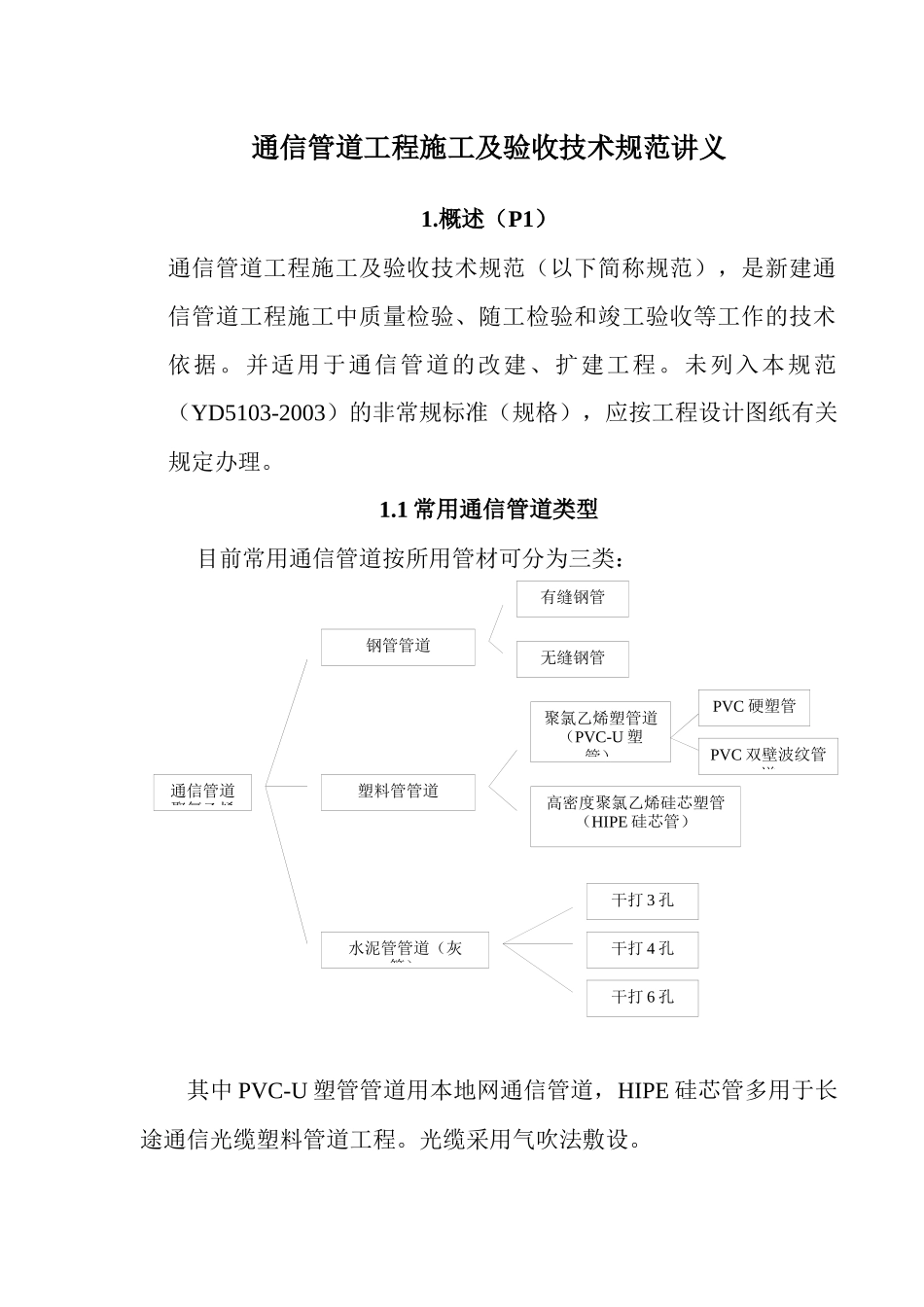

中国通信建设第三工程局 项目经理培训教材通信管道工程施工及验收技术规范讲义主讲：徐福中二 00 四年通信管道工程施工及验收技术规范讲义1.概述（P1）通信管道工程施工及验收技术规范（以下简称规范），是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术依据。并适用于通信管道的改建、扩建工程。未列入本规范（YD5103-2003）的非常规标准（规格），应按工程设计图纸有关规定办理。1.1 常用通信管道类型目前常用通信管道按所用管材可分为三类：其中 PVC-U 塑管管道用本地网通信管道，HIPE 硅芯管多用于长途通信光缆塑料管道工程。光缆采用气吹法敷设。通信管道聚氯乙烯聚氯乙烯塑管道（PVC-U 塑管）水泥管管道（灰管）塑料管管道钢管管道高密度聚氯乙烯硅芯塑管（HIPE 硅芯管）干打 3 孔干打 6 孔干打 4 孔PVC 硬塑管PVC 双壁波纹管道有缝钢管无缝钢管1.2 通信管道工程施工流程测量基础沟底抄平开沟路面恢复铺管回填清运余土砌孔现浇上覆安 装 人孔口圈安装手孔口圈包封铺砂拆模管孔试通完 工 报 验 口圈通信管道施工流程图1.3 通信管道工程常用术语（1）水泥标号：通信管道工程常用水泥标号分三种： P0.27.5①（软练 325＃） P0.32.5②（软练 425＃） P0.42.5③（软练 525＃）（ 2 ） 混 凝 土 标 号 ： 普 通 混 凝 土 标 号 分 为C10、C15、C20、C25、C30 五种。（每立方米配合比见附表）（3）水泥沙浆标号：分为 M2.5、M5、M7.5、M10 及素浆五种。（每立方米配合比见附表）（4）标高：用水平仪测得的某点的标杆高度。（相对于水准点）（5）高程：用水平仪测得的两点标高的差值。（6）水准点：测量标高时选定的基准点。（7）红线：城市道路规划所给各类地下管线的断面位置。2．器材检验2.1 一般规定2.1.1 通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。2.1.2 凡有出厂证明的器材，经检验发现问题时，应做质量技术鉴定后处理；凡无出厂证明的器材，禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。2.2 通信管道工程主要器材2.2.1通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前，须按水泥类别、标号及混凝土标号做至少一组（三块）混凝土试块。2.3 塑料管材管道工程中塑料管材的质量、规格、型号应符合设计文件的规定。常用 PVC 塑管规格有∮60、...
