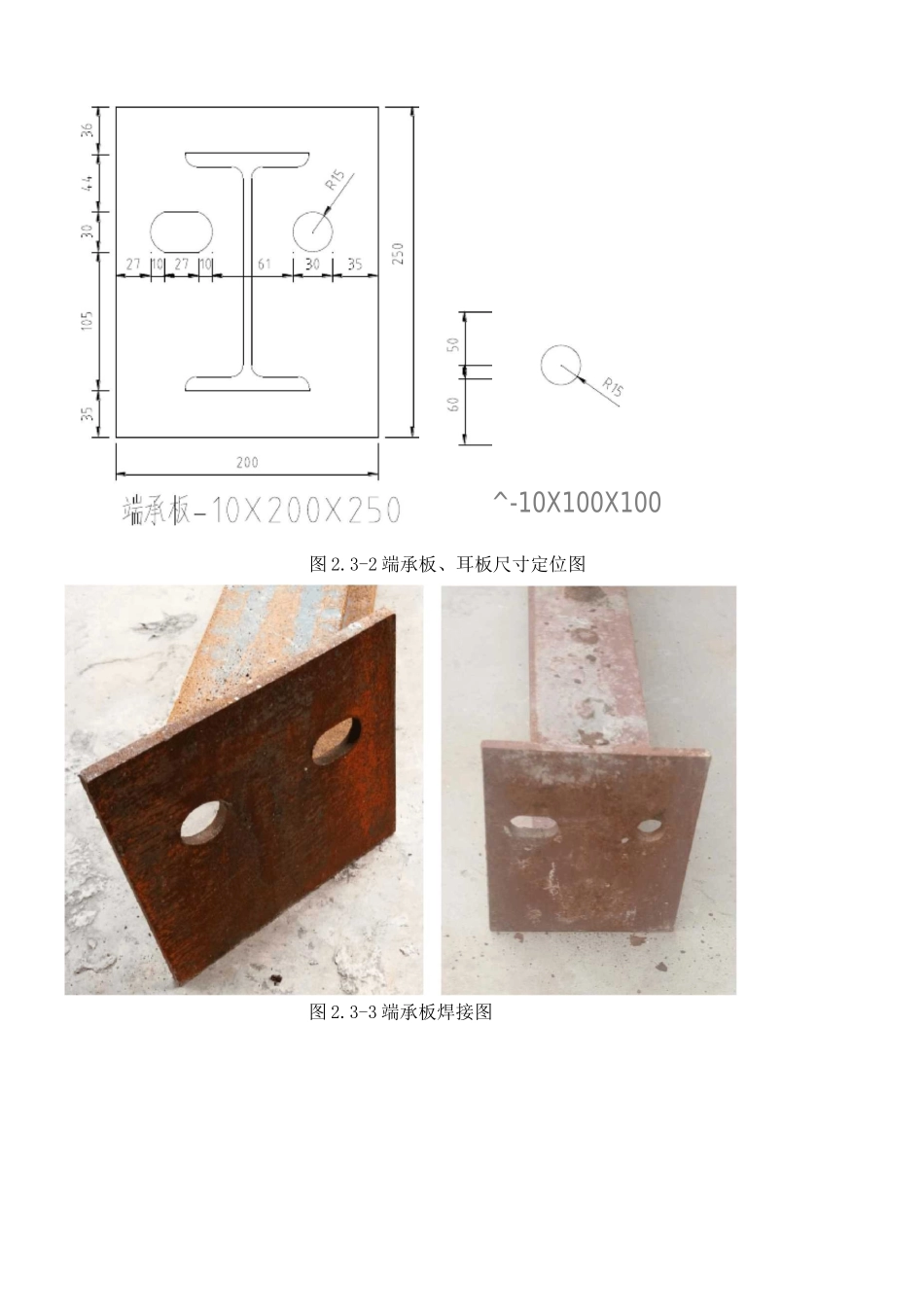

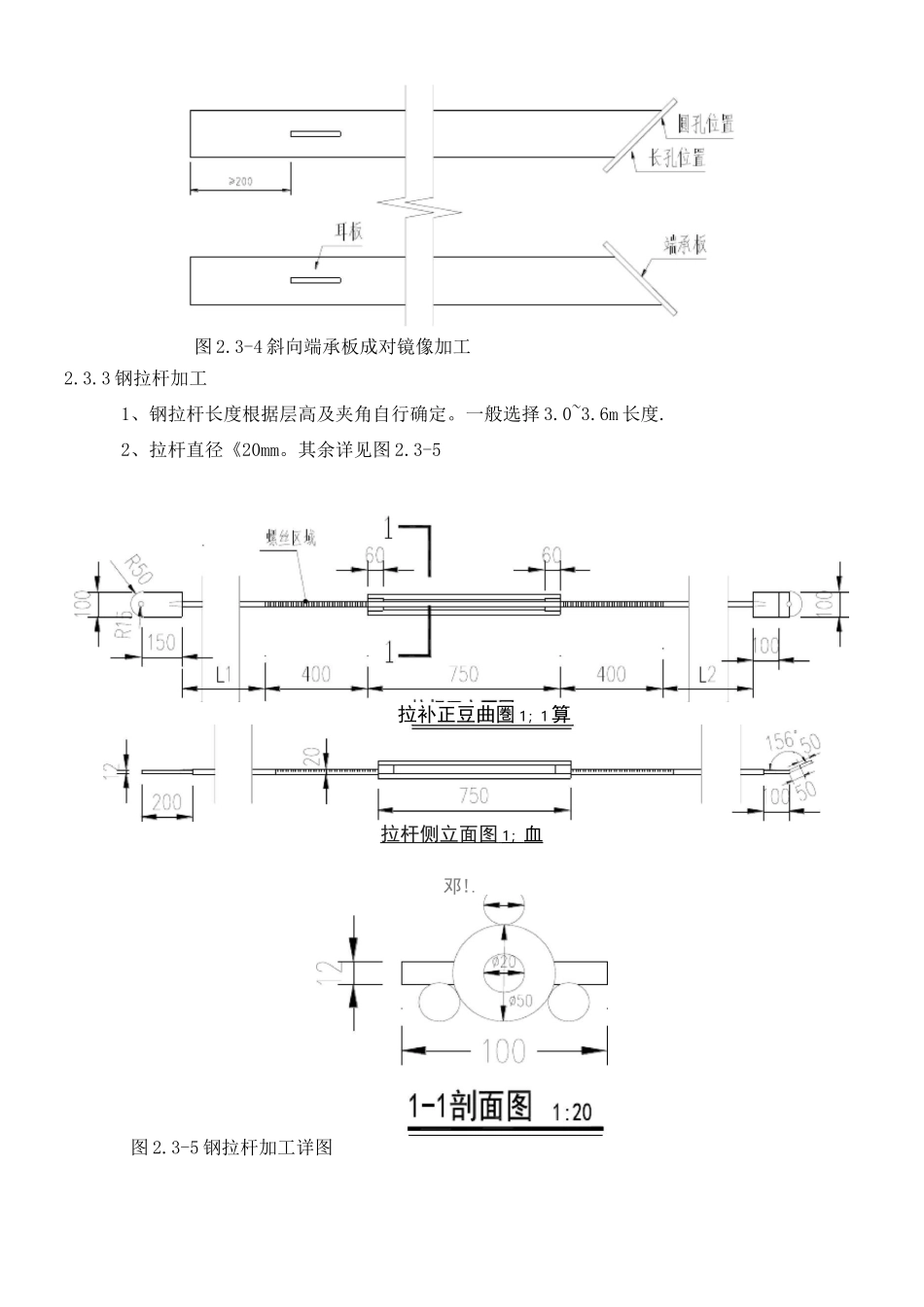

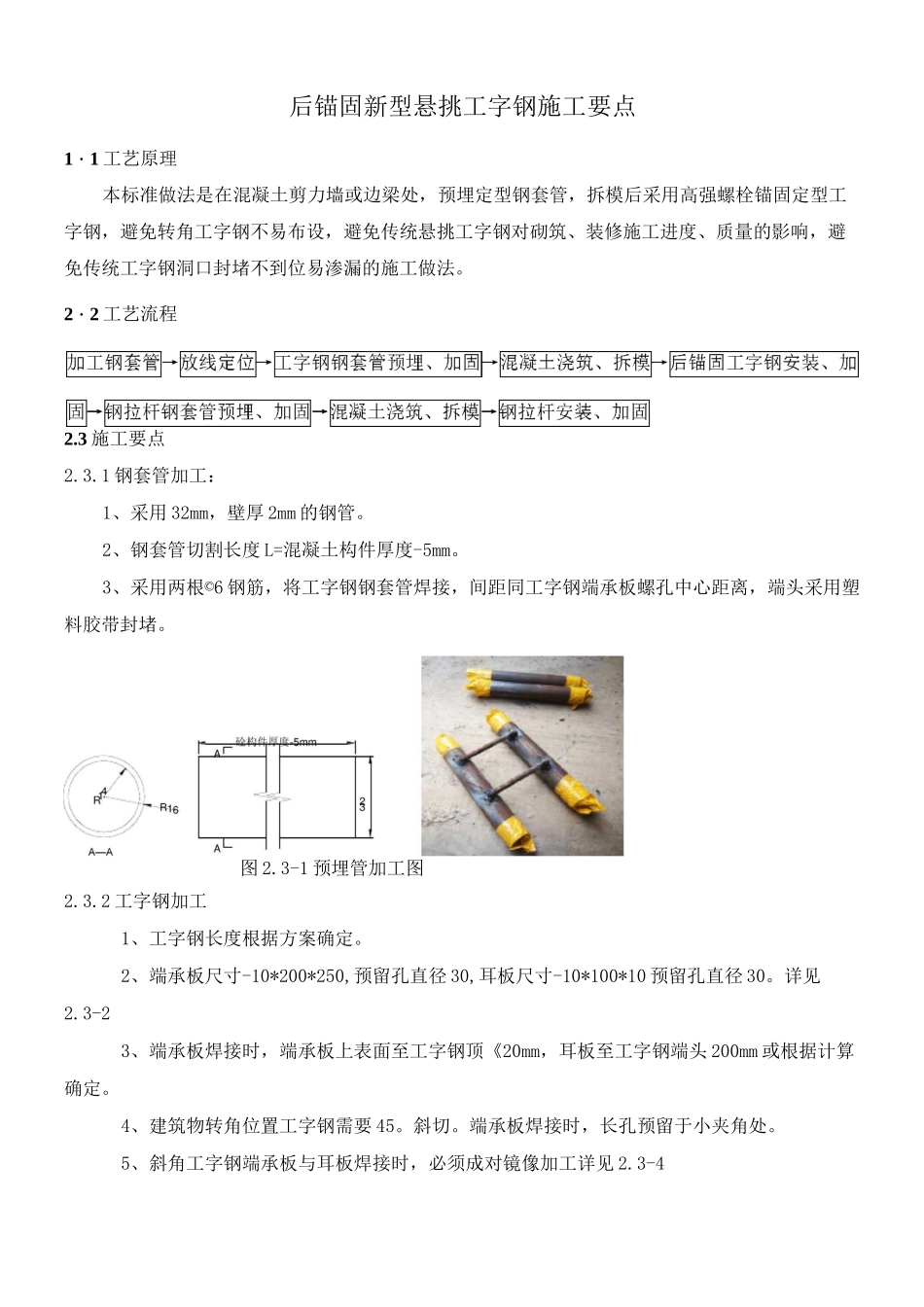

后锚固新型悬挑工字钢施工要点1・1 工艺原理本标准做法是在混凝土剪力墙或边梁处，预埋定型钢套管，拆模后采用高强螺栓锚固定型工字钢，避免转角工字钢不易布设，避免传统悬挑工字钢对砌筑、装修施工进度、质量的影响，避免传统工字钢洞口封堵不到位易渗漏的施工做法。2・2 工艺流程2.3 施工要点2.3.1 钢套管加工：1、采用 32mm，壁厚 2mm 的钢管。2、钢套管切割长度 L=混凝土构件厚度-5mm。3、采用两根©6 钢筋，将工字钢钢套管焊接，间距同工字钢端承板螺孔中心距离，端头采用塑料胶带封堵。图 2.3-1 预埋管加工图2.3.2 工字钢加工1、工字钢长度根据方案确定。2、端承板尺寸-10*200*250,预留孔直径 30,耳板尺寸-10*100*10 预留孔直径 30。详见2.3-23、端承板焊接时，端承板上表面至工字钢顶《20mm，耳板至工字钢端头 200mm 或根据计算确定。4、建筑物转角位置工字钢需要 45。斜切。端承板焊接时，长孔预留于小夹角处。5、斜角工字钢端承板与耳板焊接时，必须成对镜像加工详见 2.3-4^-10X100X100图 2.3-2 端承板、耳板尺寸定位图图 2.3-3 端承板焊接图图 2.3-4 斜向端承板成对镜像加工2.3.3 钢拉杆加工1、钢拉杆长度根据层高及夹角自行确定。一般选择 3.0~3.6m 长度.2、拉杆直径《20mm。其余详见图 2.3-5拉补正豆曲圏 1；1算拉杆侧立面图 1 ； 血 邓!.图 2.3-5 钢拉杆加工详图2.3.4 螺杆、螺母及垫片等辅材加工1、垫片尺寸-6*60*60，居中开©25mm 孔。2、螺杆选用直径《22 的高强螺杆，螺杆刚度 L=端头固定螺母垫片厚（一般 26mm）+度混凝土构件厚度+100mm（车丝区）3、每根螺杆配备 2 个 M22 高强螺母，一片-6*60*60 钢垫片，螺杆端头采用固定螺母端头。详见附图 2.3-6 及 2.3.7螺杆同定螺母端头垫片-6*60*60 连接螺栓双螺2.3-6 螺母、螺栓、垫片加工尺寸2.3-7 螺母、螺栓、垫片实物|钢套— 斗斗垫片 2.3.5 套管预埋：根据设计方案确定好标高，并用红笔标注于模板侧壁，将加工完成的套管于标高位置焊接于钢筋上，并采用©8 钢筋加固焊接。图 2.3-62.3.6 工字钢安装1、模板拆除后，检测预留套管是否符合安装要求，若套管跑位倾斜导致无法正常按照，可采用©28 或 32 的水钻重新在混凝土构件上开孔。2、安装时，工字钢靠外架端部采用下层外架钢管支撑，靠混凝土构件端部采用人工将端承板孔眼与预埋套管孔眼对齐，插入螺栓（下层外架钢管支撑，待钢拉杆安装完成后方可拆除）。3、螺栓...
