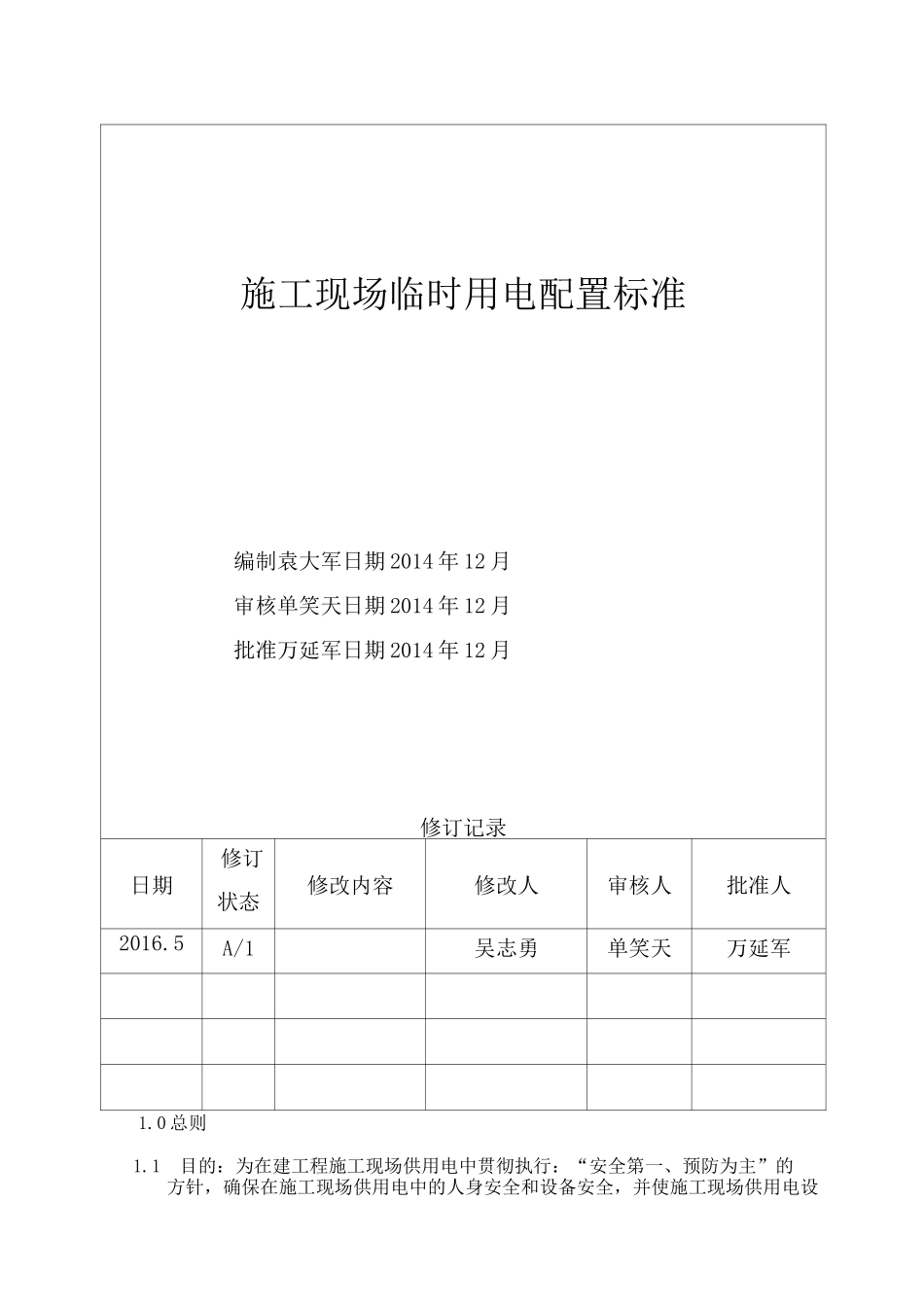

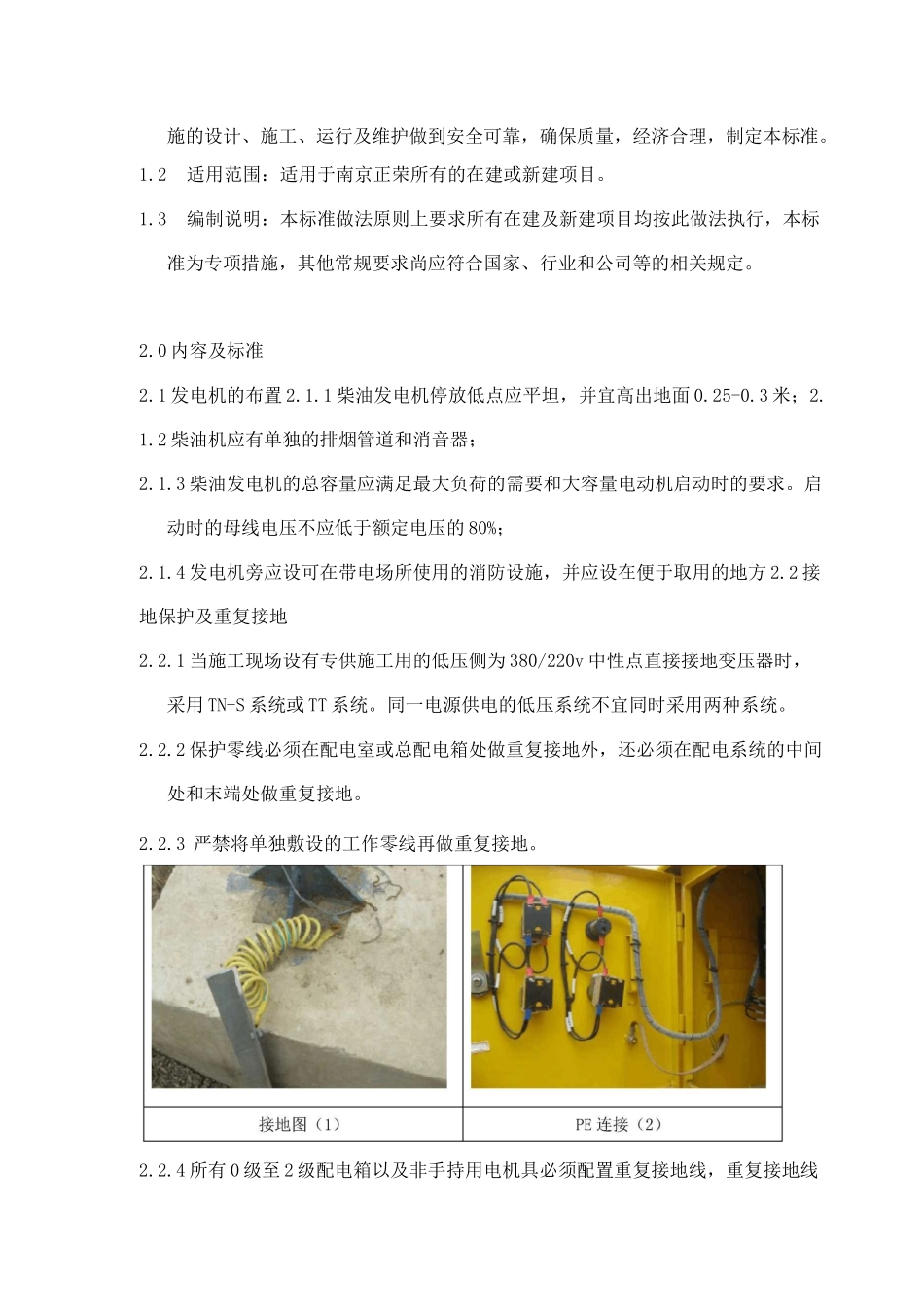

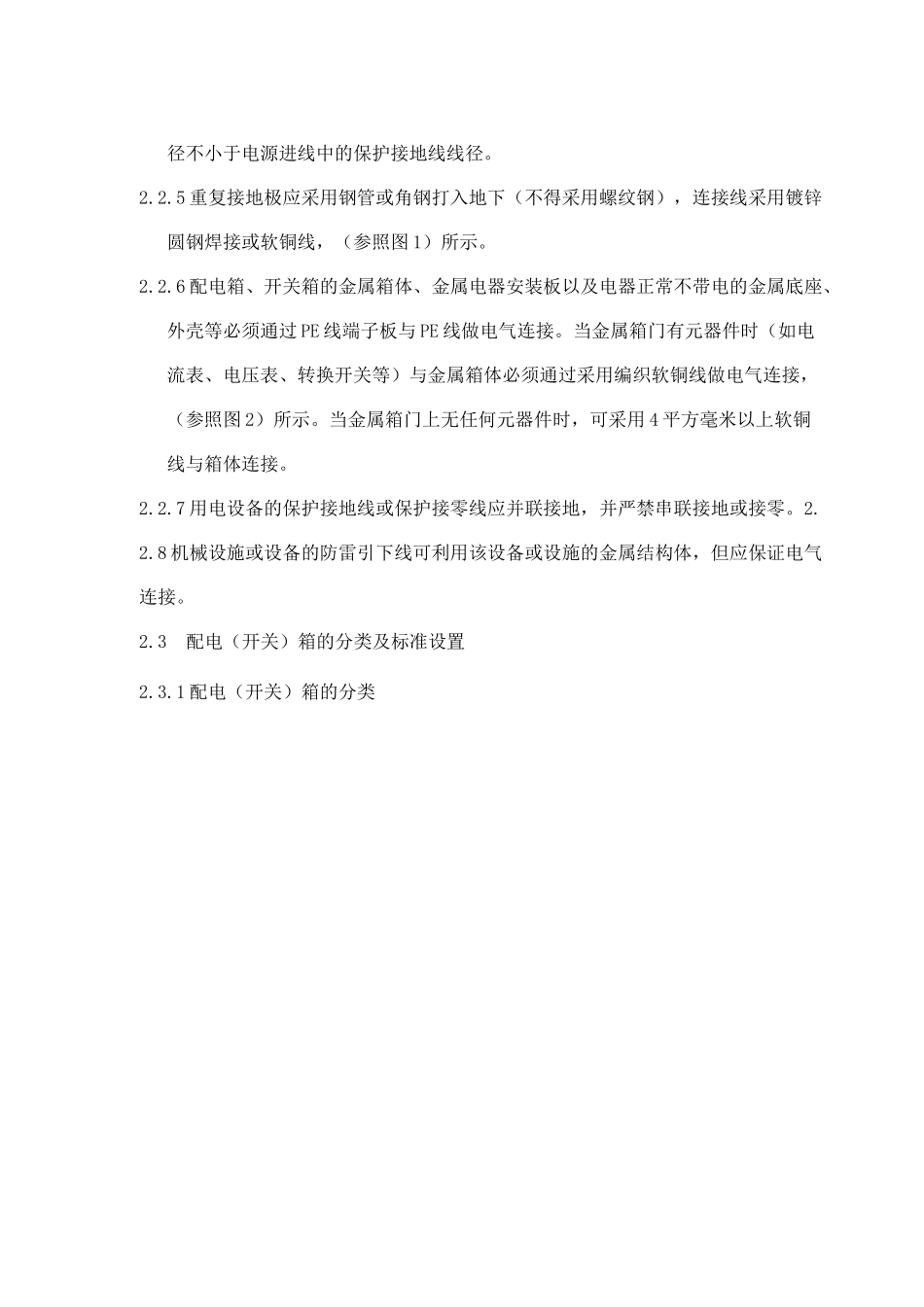

施工现场临时用电配置标准编制袁大军日期 2014 年 12 月审核单笑天日期 2014 年 12 月批准万延军日期 2014 年 12 月修订记录日期修订状态修改内容修改人审核人批准人2016.5A/1吴志勇单笑天万延军1.0 总则1.1目的：为在建工程施工现场供用电中贯彻执行：“安全第一、预防为主”的方针，确保在施工现场供用电中的人身安全和设备安全，并使施工现场供用电设施的设计、施工、运行及维护做到安全可靠，确保质量，经济合理，制定本标准。1.2适用范围：适用于南京正荣所有的在建或新建项目。1.3编制说明：本标准做法原则上要求所有在建及新建项目均按此做法执行，本标准为专项措施，其他常规要求尚应符合国家、行业和公司等的相关规定。2.0 内容及标准2.1 发电机的布置 2.1.1 柴油发电机停放低点应平坦，并宜高出地面 0.25-0.3 米；2.1.2 柴油机应有单独的排烟管道和消音器；2.1.3 柴油发电机的总容量应满足最大负荷的需要和大容量电动机启动时的要求。启动时的母线电压不应低于额定电压的 80%；2.1.4 发电机旁应设可在带电场所使用的消防设施，并应设在便于取用的地方 2.2 接地保护及重复接地2.2.1 当施工现场设有专供施工用的低压侧为 380/220v 中性点直接接地变压器时，采用 TN-S 系统或 TT 系统。同一电源供电的低压系统不宜同时采用两种系统。2.2.2 保护零线必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。2.2.3 严禁将单独敷设的工作零线再做重复接地。2.2.4 所有 0 级至 2 级配电箱以及非手持用电机具必须配置重复接地线，重复接地线径不小于电源进线中的保护接地线线径。2.2.5 重复接地极应采用钢管或角钢打入地下（不得采用螺纹钢），连接线采用镀锌圆钢焊接或软铜线，（参照图 1）所示。2.2.6 配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过 PE 线端子板与 PE 线做电气连接。当金属箱门有元器件时（如电流表、电压表、转换开关等）与金属箱体必须通过采用编织软铜线做电气连接，（参照图 2）所示。当金属箱门上无任何元器件时，可采用 4 平方毫米以上软铜线与箱体连接。2.2.7 用电设备的保护接地线或保护接零线应并联接地，并严禁串联接地或接零。2.2.8 机械设施或设备的防雷引下线可利用该设备或设施的金属结构体，但应保证电气连接。2.3配电（开关）箱的分类及标准设置2.3.1 配电（开关）箱的分类3 级配...
