压力管道试压、吹扫方案VIP免费

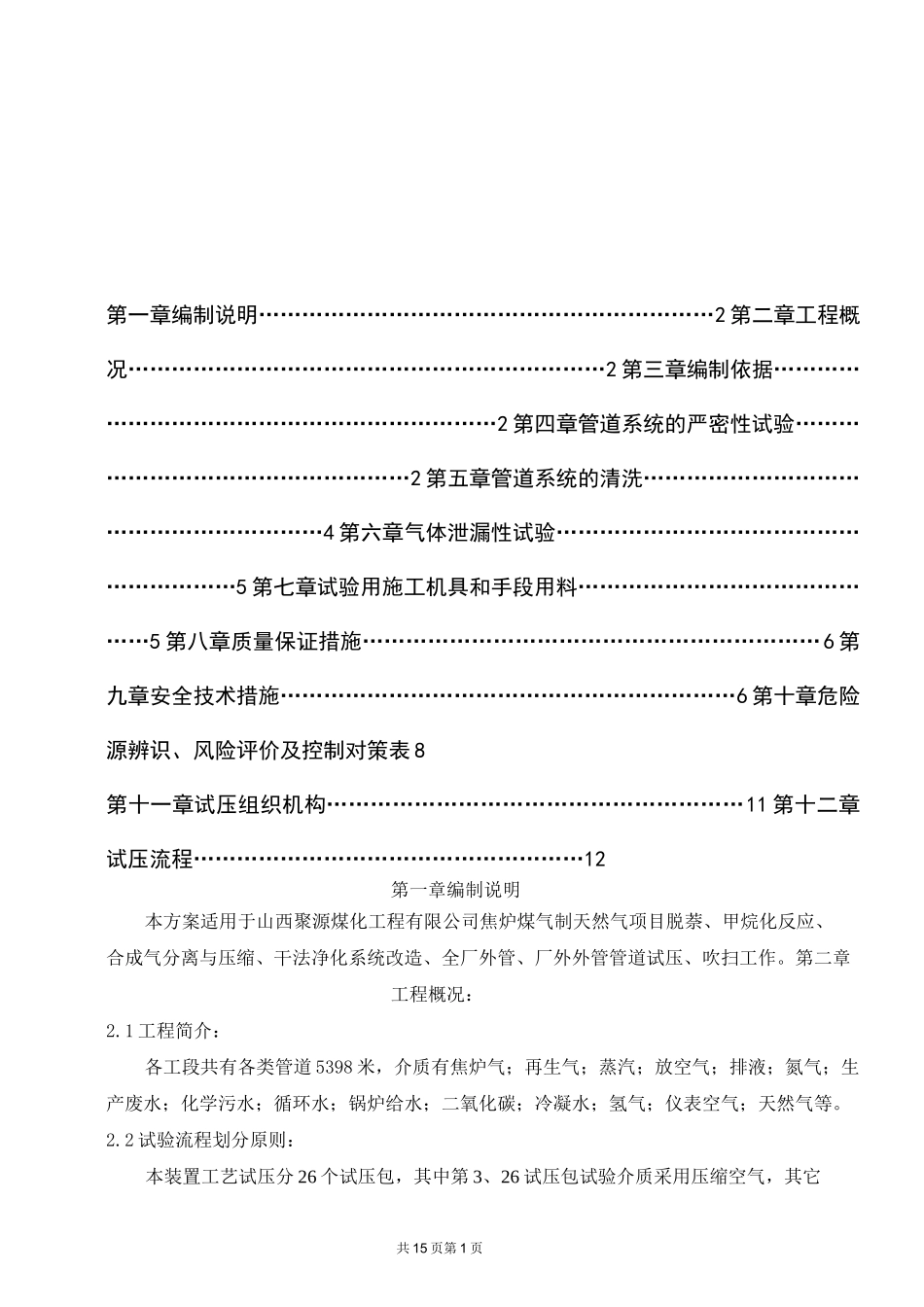

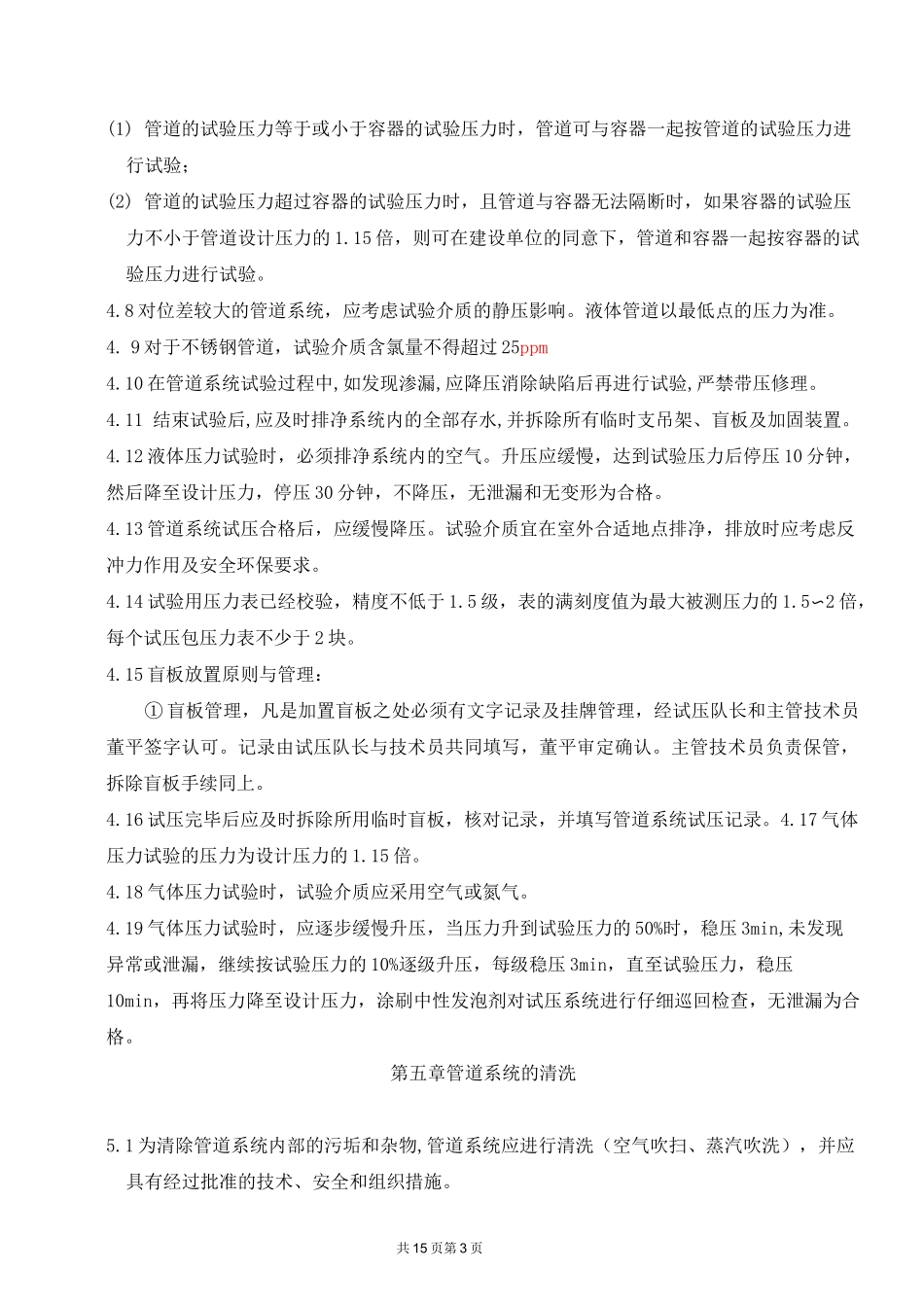

共 15 页第 1 页第一章编制说明………………………………………………………2 第二章工程概况…………………………………………………………2 第三章编制依据…………………………………………………………2 第四章管道系统的严密性试验……………………………………………2 第五章管道系统的清洗……………………………………………………4 第六章气体泄漏性试验……………………………………………………5 第七章试验用施工机具和手段用料………………………………………5 第八章质量保证措施………………………………………………………6 第九章安全技术措施………………………………………………………6 第十章危险源辨识、风险评价及控制对策表 8第十一章试压组织机构…………………………………………………11 第十二章试压流程………………………………………………12第一章编制说明本方案适用于山西聚源煤化工程有限公司焦炉煤气制天然气项目脱萘、甲烷化反应、合成气分离与压缩、干法净化系统改造、全厂外管、厂外外管管道试压、吹扫工作。第二章工程概况：2.1 工程简介：各工段共有各类管道 5398 米，介质有焦炉气；再生气；蒸汽；放空气；排液；氮气；生产废水；化学污水；循环水；锅炉给水；二氧化碳；冷凝水；氢气；仪表空气；天然气等。2.2 试验流程划分原则：本装置工艺试压分 26 个试压包，其中第 3、26 试压包试验介质采用压缩空气，其它共 15 页第 2 页试压包试验介质采用洁净水。2.3 管道试验分为三个阶段：第一阶段强度及严密性试验，第二阶段吹扫/冲洗，第三阶段泄漏性试验。2.4 试压的重点部位：2.4.1 易燃、易爆、有毒、有腐蚀等介质系统。第三章编制依据3.1 西北化工研究院设计所设计的管道布置图、工艺流程图、相关设计说明、设计变更、设备有关技术资料。3.2 本工程所审批的工艺管道施工方案3.3《工业金属管道工程施工规范及条文说明》GB50235-2010第四章管道系统的强度试验及严密性试验4.1 各类管道安装完毕后，应按设计规定对管道系统进行强度试验及严密性试验，以检查管道系统及各连接部位(焊缝、法兰接口等)的工程质量。4.2 管道系统进行强度试验及严密性试验前应做到：(1) 管道系统安装完毕，并符合设计要求及规范的有关规定；(2) 支吊架安装工作完毕，经核算需要增加的临时支吊架及加固已安装完毕；(3) 结束焊接和热处理工作，并经无损检验合格；(4) 试验用压力表经检验、...
