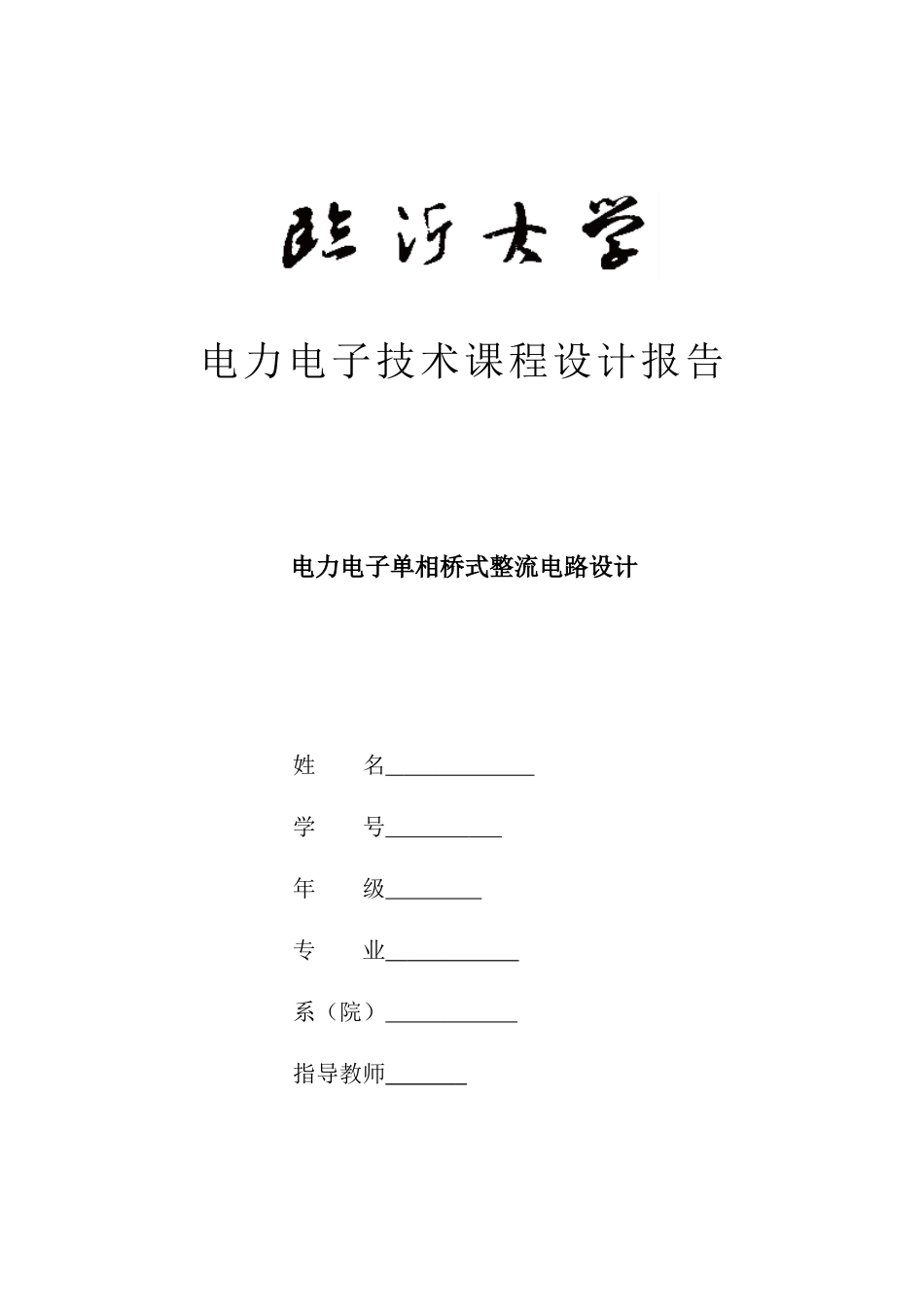

电力电子技术课程设计报告电力电子单相桥式整流电路设计姓 名 学 号 年 级 专 业 系（院） 指导教师 2012 年 01 月 05 日引言电子技术包括信息电子技术和电力电子技术两大分支。通常所说的模拟电子技术和数字电子技术都属于信息电子技术。电力电子技术是应用于电力领域的电子技术。具体的说，就是使用电力电子器件对电能进行变换和控制的技术。目前所用的电力电子器件均用半导体制成，故也称为电力半导体器件。电力电子技术所变换的“电力”，功率可以大到数百 MW 甚至 GW，也可以小到数 W 甚至 1W 以下。随着科学技术的日益发展,人们对电路的要求也越来越高,由于在生产实际中需要大小可调的直流电源,而相控整流电路结构简单、控制方便、性能稳定,利用它可以方便地得到大中、小各种容量的直流电能,是目前获得直流电能的主要方法,得到了广泛应用。由于电力电子技术是将电子技术和控制技术引入传统的电力技术领域，利用半导体电力开关器件组成各种电力变换电路实现电能和变换和控制，而构成的一门完整的学科。故其学习方法与电子技术和控制技术有很多相似之处，因此要学好这门课就必须做好实验和课程设计，因而我们进行了此次课程设计。又因为整流电路应用非常广泛，而锯齿波移相触发三相晶闸管全控整流电路又有利于夯实基础，故我们单结晶体管触发的单相晶闸管全控整流电路这一课题作为这一课程的课程设计的课题。摘要掌握晶闸管的使用，用晶闸管控制单相桥式全控整流电路（阻感性负载）并画出整流电路中输入输出、各元器件的电压、电流波形，理解单相桥式全控整流电路阻感负载的工作原理和基本计算。选择触发电路的结构，考虑保护电路。一计划任务书1.1.设计任务：1.设计方案的比较，并选定设计方案.2 完成单元电路的设计和主要元器件的说明.3.完成主电路的原理分析，各住要元器件的选择.1.2.课程设计的要求熟悉整流和触发电路的基本原理，能够运用所学的理论知识分析设计任务。（2）掌握基本电路的数据分析、处理；描绘波形并加以判断。（3）能正确设计电路，画出线路图，分析电路原理。（4）按时参加课程设计指导，定期汇报课程设计进展情况。（5）广泛收集相关技术资料。（6）独立思考，刻苦钻研，严禁抄袭。（7）按时完成课程设计任务，认真、正确地书写课程设计报告。（8）培养实事求是、严谨的工作态度和认真的工作作风。二. 设计内容2.1 方案的选择电源 → 变压器→ 整流电路 →负载 ↓变压器→触发电路↑单...
