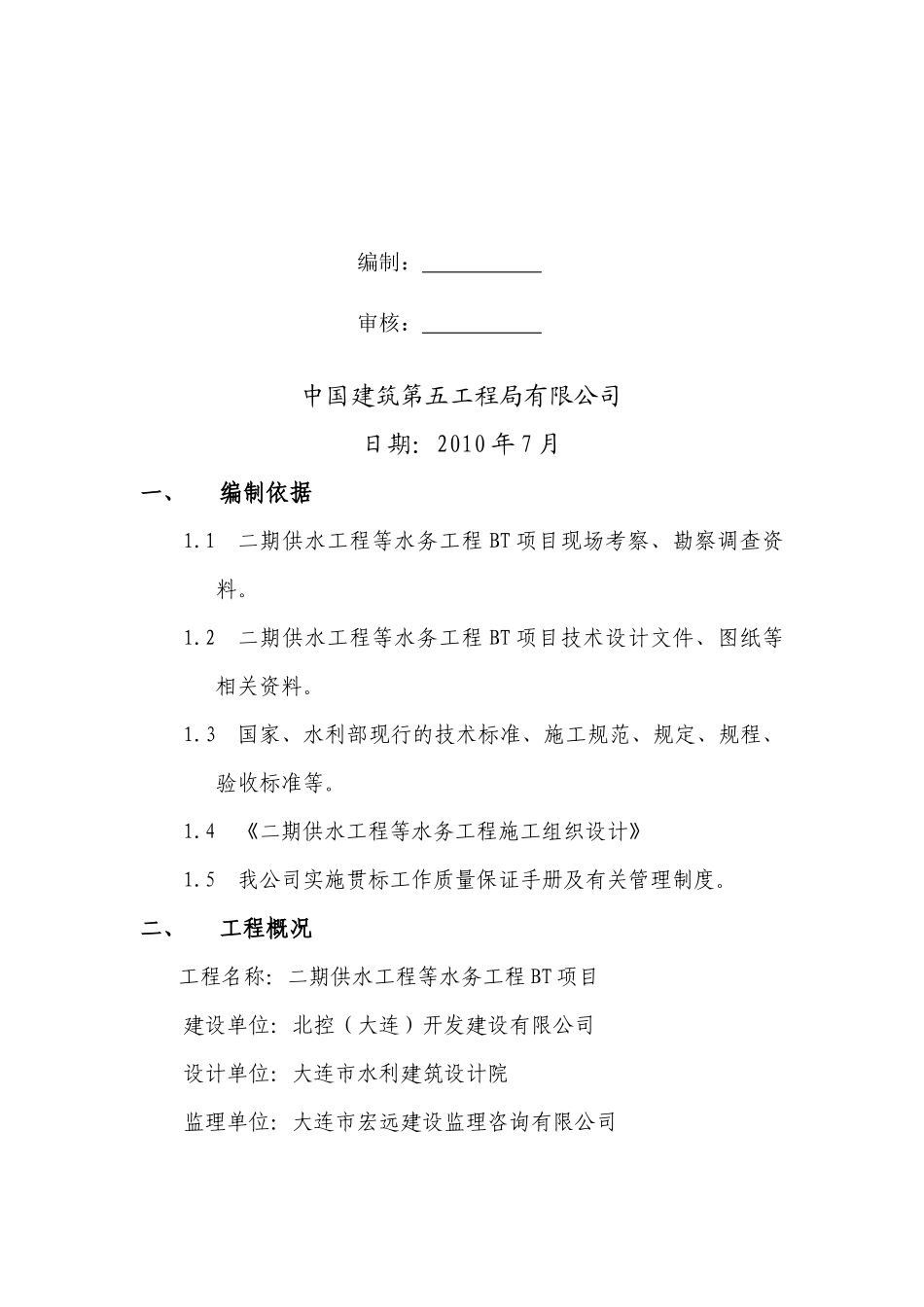

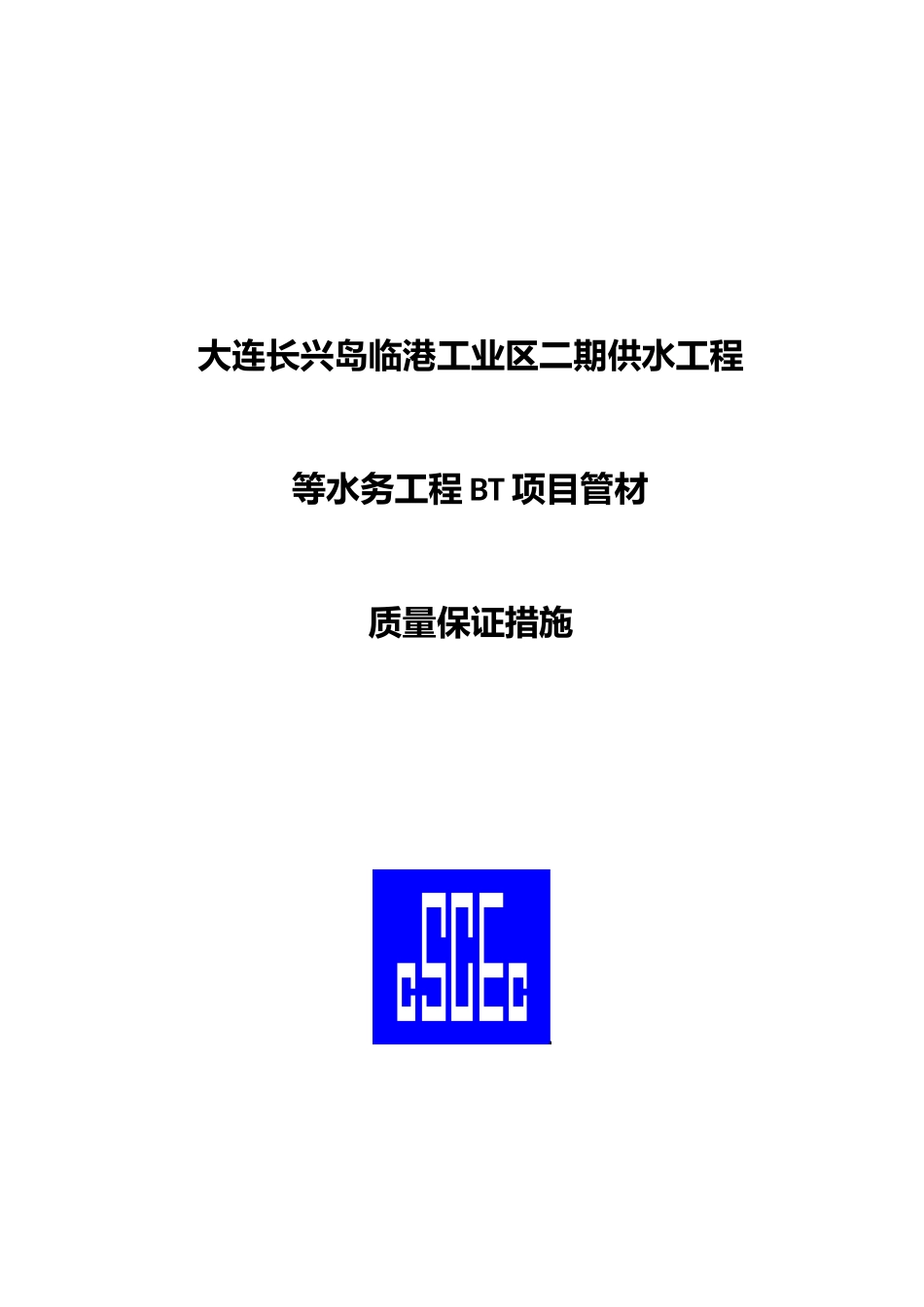

大连长兴岛临港工业区二期供水工程等水务工程 BT 项目管材质量保证措施编制： 审核： 中国建筑第五工程局有限公司日期：2010 年 7 月一、编制依据1.1二期供水工程等水务工程 BT 项目现场考察、勘察调查资料。1.2二期供水工程等水务工程 BT 项目技术设计文件、图纸等相关资料。1.3国家、水利部现行的技术标准、施工规范、规定、规程、验收标准等。1.4《二期供水工程等水务工程施工组织设计》1.5我公司实施贯标工作质量保证手册及有关管理制度。二、工程概况工程名称：二期供水工程等水务工程 BT 项目建设单位：北控（大连）开发建设有限公司设计单位：大连市水利建筑设计院监理单位：大连市宏远建设监理咨询有限公司 大连泛华工程建设监理有限公司本工程是长兴岛临港工业区二期供水工程项目，长兴岛临港工业区二期供水管线工程，起点在东风水库，通过已建成的 DN1800 连通钢管取水自高位水池，在三台乡向长兴岛及交流岛分水，主要供水对象为长兴岛临港工业区、交流岛工业区。管线首部与东风水库高位水池坝下 DN1800 连接钢管相连，尾部与净水厂入口相连。长兴岛二期供水工程整个区域位于复州河中下游地区，长兴岛线路穿越的主要地物为:沈大高速公路（桥下）、双西线、沈大高铁（桥下）、202 国道（复州河支流珍珠河桥下）、复州河、城八线（顶管）、岚固河、复州湾海峡、滨海路（顶管）等，其中在复州河入海口南岸穿越复州海湾。交流岛支线路穿越的主要地物为:复州湾盐场八分场、瓦房店市第二红砖厂、滨海路、瓦交线（顶管）等，其中在进交流岛前穿越州海湾。输水管线由两部分组成：长兴岛线路 49.86km，交流岛支线路24.46km，输水线路总长度 74.32km。其中：长兴岛线路 2×DN1400钢 管 线 路 长 度 35.73km 、 2×DN1200 钢 管 线 路 岛 外 长 度6.40km ， 2×DN1200 管 线 岛 内 线 路 长 度 7.73km ； 交 流 岛 支 线 路2×DN900 球墨铸铁管线线路长度 23.31km，2×DN900 钢管线路长度623m，2×DN1200 钢塑复合管线路长度 520m。输水管道采用钢管与球墨铸铁管两种型式。长兴岛输水管线岛外段采用DN1400 （ δ=14mm ） 、 DN1200 （ δ=12mm ） 钢 管 ， 岛 内 段 采 用DN1200（δ=12mm）钢管。交流岛支线段采用 DN900 球磨铸铁管，顶管 段 采 用 DN900 （ δ=10mm ） 钢 管 ， 过 海 峡 段 采 用DN1200（δ=12mm）钢管。钢 管 防 腐 采 用...
