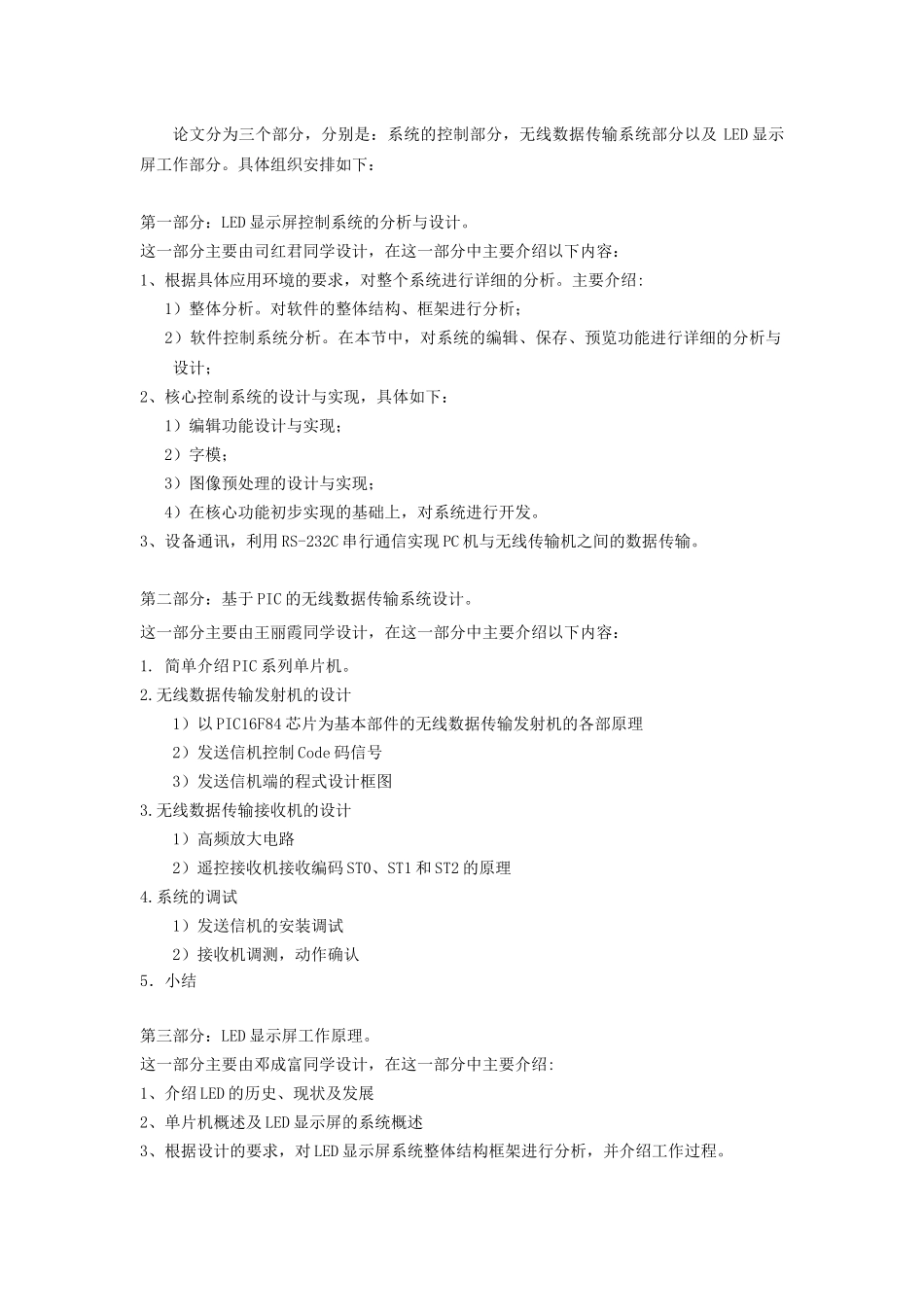

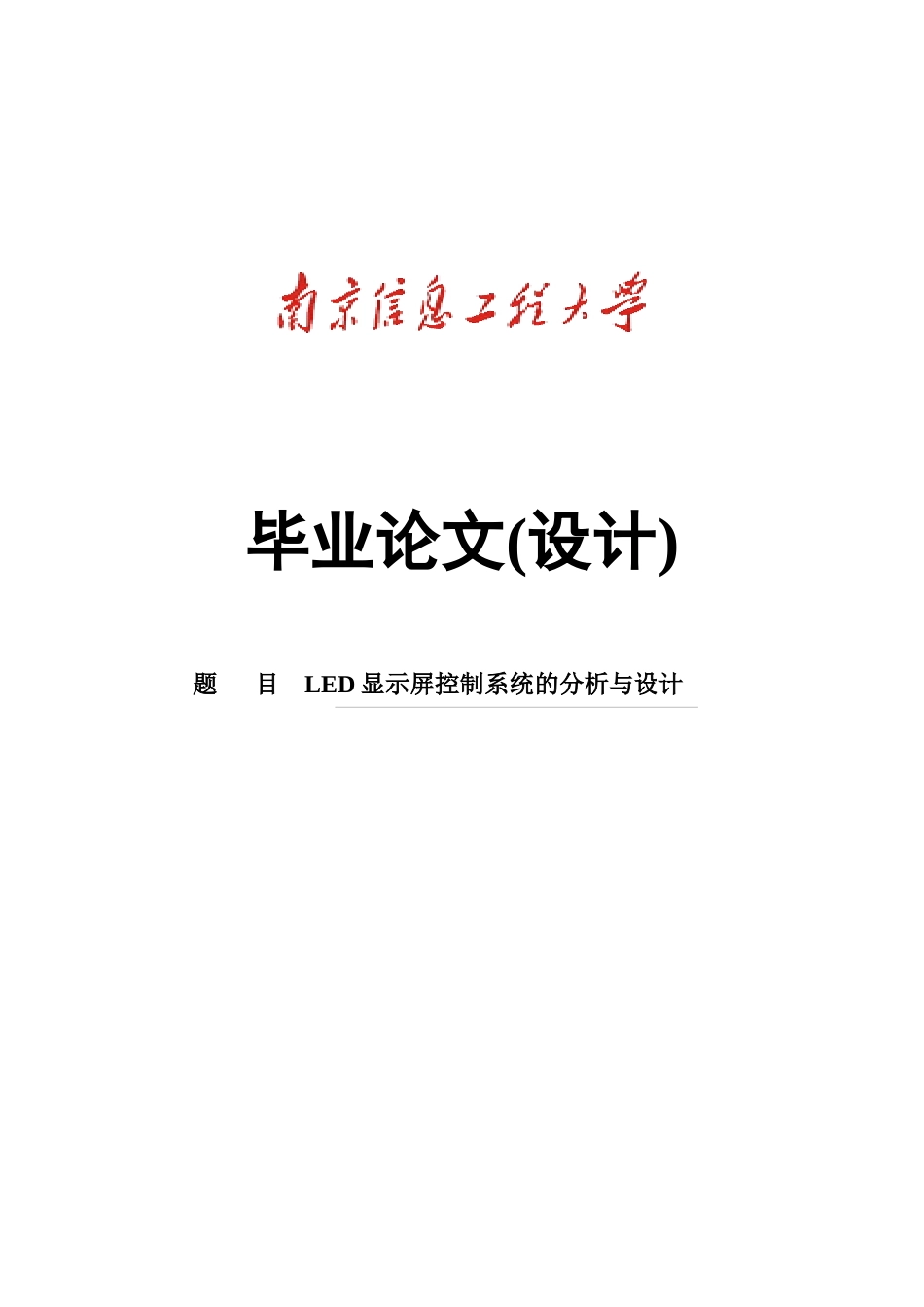

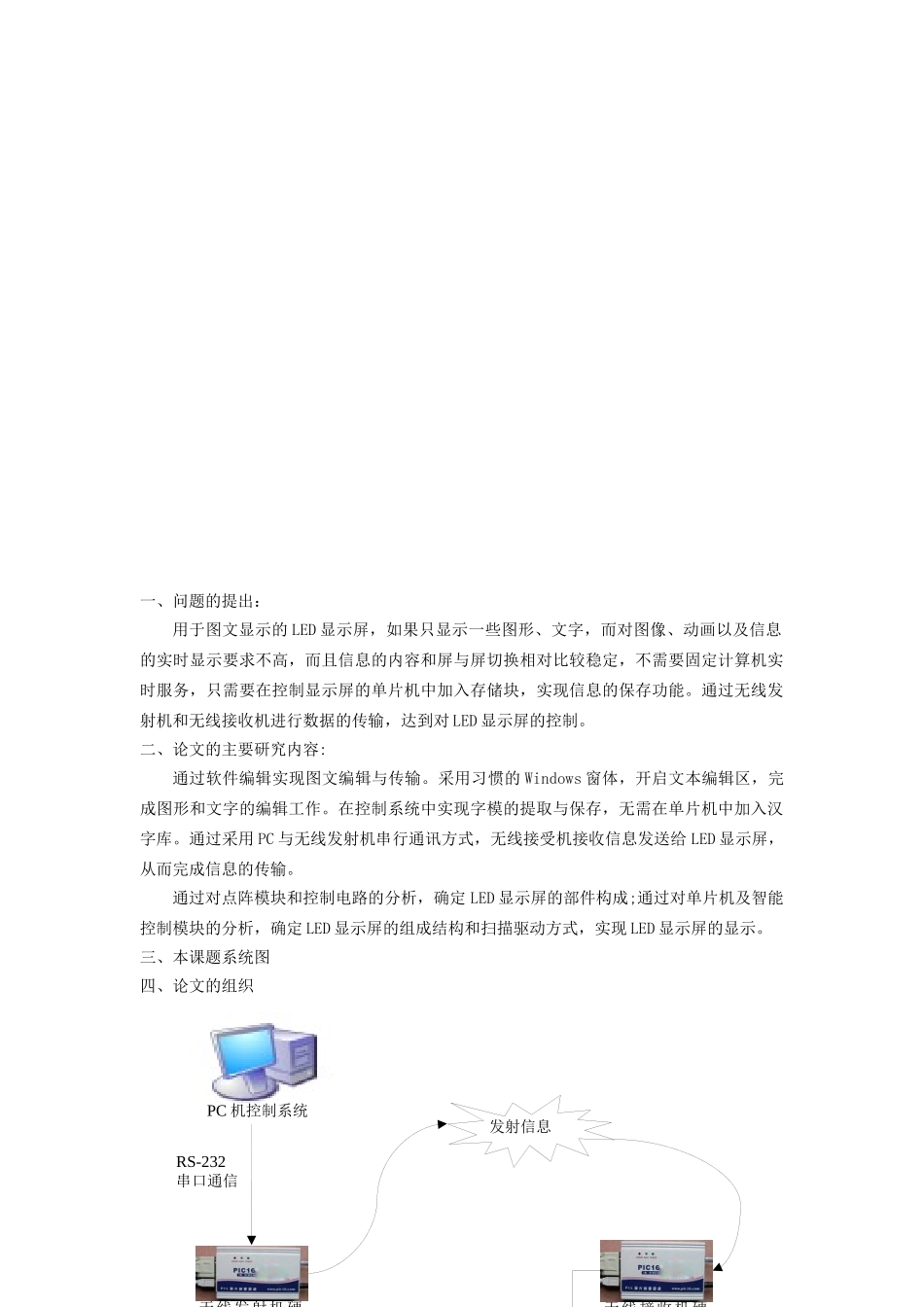

毕业论文(设计) 题 目 LED 显示屏控制系统的分析与设计 无线发射机硬件控制模块无线接收机硬件控制模块RS-232串口通信发射信息PC 机控制系统 一、问题的提出:用于图文显示的 LED 显示屏,如果只显示一些图形、文字,而对图像、动画以及信息的实时显示要求不高,而且信息的内容和屏与屏切换相对比较稳定,不需要固定计算机实时服务,只需要在控制显示屏的单片机中加入存储块,实现信息的保存功能。通过无线发射机和无线接收机进行数据的传输,达到对 LED 显示屏的控制。二、论文的主要研究内容:通过软件编辑实现图文编辑与传输。采用习惯的 Windows 窗体,开启文本编辑区,完成图形和文字的编辑工作。在控制系统中实现字模的提取与保存,无需在单片机中加入汉字库。通过采用 PC 与无线发射机串行通讯方式,无线接受机接收信息发送给 LED 显示屏,从而完成信息的传输。通过对点阵模块和控制电路的分析,确定 LED 显示屏的部件构成;通过对单片机及智能控制模块的分析,确定 LED 显示屏的组成结构和扫描驱动方式,实现 LED 显示屏的显示。三、本课题系统图四、论文的组织论文分为三个部分,分别是:系统的控制部分,无线数据传输系统部分以及 LED 显示屏工作部分。具体组织安排如下:第一部分:LED 显示屏控制系统的分析与设计。这一部分主要由司红君同学设计,在这一部分中主要介绍以下内容:1、根据具体应用环境的要求,对整个系统进行详细的分析。主要介绍: 1)整体分析。对软件的整体结构、框架进行分析; 2)软件控制系统分析。在本节中,对系统的编辑、保存、预览功能进行详细的分析与设计;2、核心控制系统的设计与实现,具体如下: 1)编辑功能设计与实现; 2)字模; 3)图像预处理的设计与实现; 4)在核心功能初步实现的基础上,对系统进行开发。3、设备通讯,利用 RS-232C 串行通信实现 PC 机与无线传输机之间的数据传输。第二部分:基于 PIC 的无线数据传输系统设计。这一部分主要由王丽霞同学设计,在这一部分中主要介绍以下内容:1. 简单介绍 PIC 系列单片机。2.无线数据传输发射机的设计1)以 PIC16F84 芯片为基本部件的无线数据传输发射机的各部原理2)发送信机控制 Code 码信号3)发送信机端的程式设计框图3.无线数据传输接收机的设计1)高频放大电路2)遥控接收机接收编码 ST0、ST1 和 ST2 的原理4.系统的调试1)发送信机的安装调试2)接收机调测,动作确认5.小结第三部分:LED...
