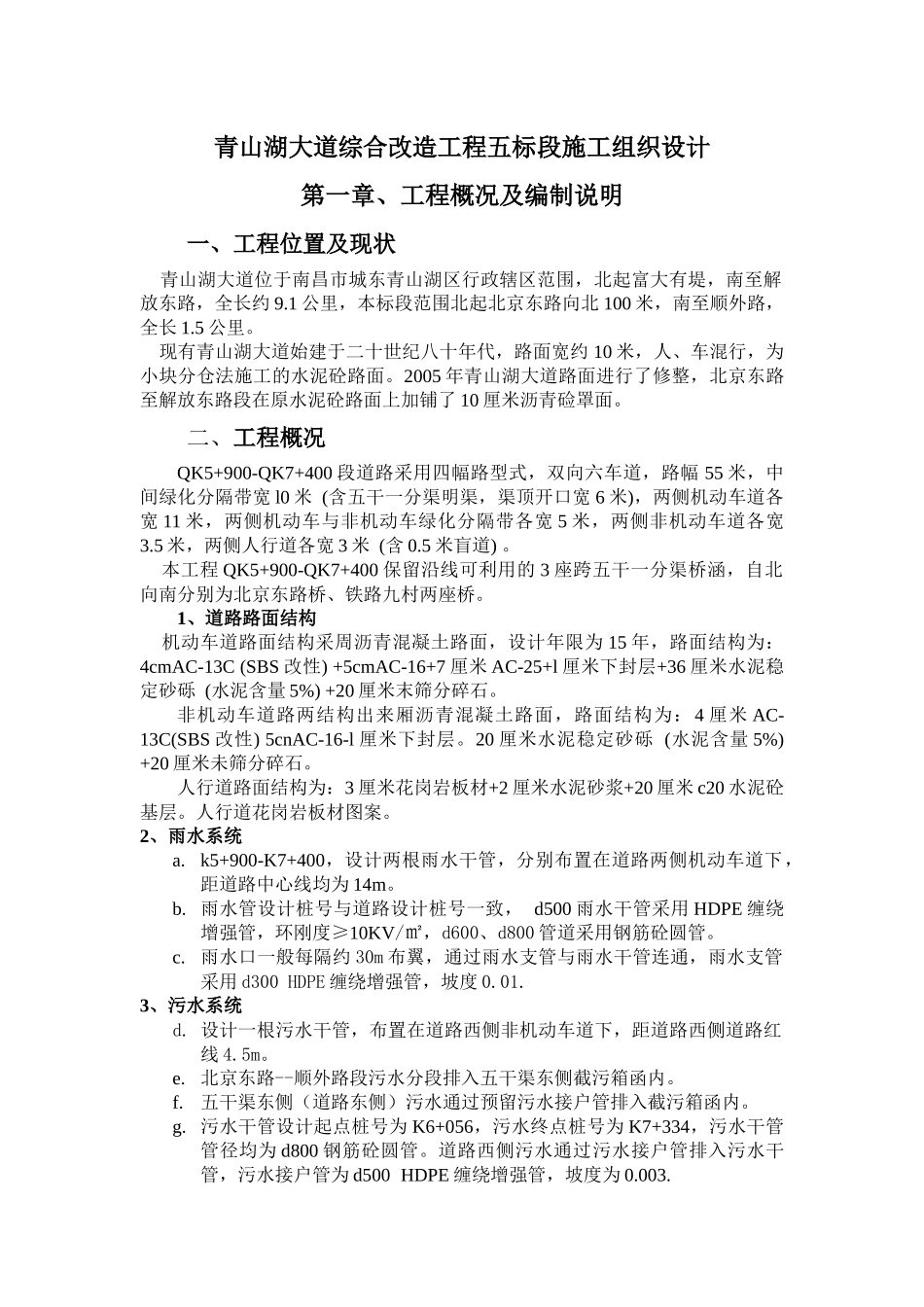

青山湖大道综合改造工程五标段施工组织设计第一章、工程概况及编制说明一、工程位置及现状 青山湖大道位于南昌市城东青山湖区行政辖区范围,北起富大有堤,南至解放东路,全长约 9.1 公里,本标段范围北起北京东路向北 100 米,南至顺外路,全长 1.5 公里。 现有青山湖大道始建于二十世纪八十年代,路面宽约 10 米,人、车混行,为小块分仓法施工的水泥砼路面。2005 年青山湖大道路面进行了修整,北京东路至解放东路段在原水泥砼路面上加铺了 10 厘米沥青硷罩面。二、工程概况QK5+900-QK7+400 段道路采用四幅路型式,双向六车道,路幅 55 米,中间绿化分隔带宽 l0 米 (含五干一分渠明渠,渠顶开口宽 6 米),两侧机动车道各宽 11 米,两侧机动车与非机动车绿化分隔带各宽 5 米,两侧非机动车道各宽3.5 米,两侧人行道各宽 3 米 (含 0.5 米盲道) 。 本工程 QK5+900-QK7+400 保留沿线可利用的 3 座跨五干一分渠桥涵,自北向南分别为北京东路桥、铁路九村两座桥。1、道路路面结构 机动车道路面结构采周沥青混凝土路面,设计年限为 15 年,路面结构为:4cmAC-13C (SBS 改性) +5cmAC-16+7 厘米 AC-25+l 厘米下封层+36 厘米水泥稳定砂砾 (水泥含量 5%) +20 厘米末筛分碎石。非机动车道路两结构出来厢沥青混凝土路面,路面结构为:4 厘米 AC-13C(SBS 改性) 5cnAC-16-l 厘米下封层。20 厘米水泥稳定砂砾 (水泥含量 5%) +20 厘米未筛分碎石。人行道路面结构为:3 厘米花岗岩板材+2 厘米水泥砂浆+20 厘米 c20 水泥砼基层。人行道花岗岩板材图案。2、雨水系统a.k5+900-K7+400,设计两根雨水干管,分别布置在道路两侧机动车道下,距道路中心线均为 14m。b. 雨水管设计桩号与道路设计桩号一致, d500 雨水干管采用 HDPE 缠绕增强管,环刚度≥10KV/㎡,d600、d800 管道采用钢筋砼圆管。c.雨水口一般每隔约 30m 布翼,通过雨水支管与雨水干管连通,雨水支管采用 d300 HDPE 缠绕增强管,坡度 0.01.3、污水系统d. 设计一根污水干管,布置在道路西侧非机动车道下,距道路西侧道路红线 4.5m。e.北京东路--顺外路段污水分段排入五干渠东侧截污箱函内。f.五干渠东侧(道路东侧)污水通过预留污水接户管排入截污箱函内。g. 污水干管设计起点桩号为 K6+056,污水终点桩号为 K7+334,污水干管管径均为 d800 钢筋砼圆管。道路西侧污水通过污水接户管排入污水干管,污水接户管为 d500...
