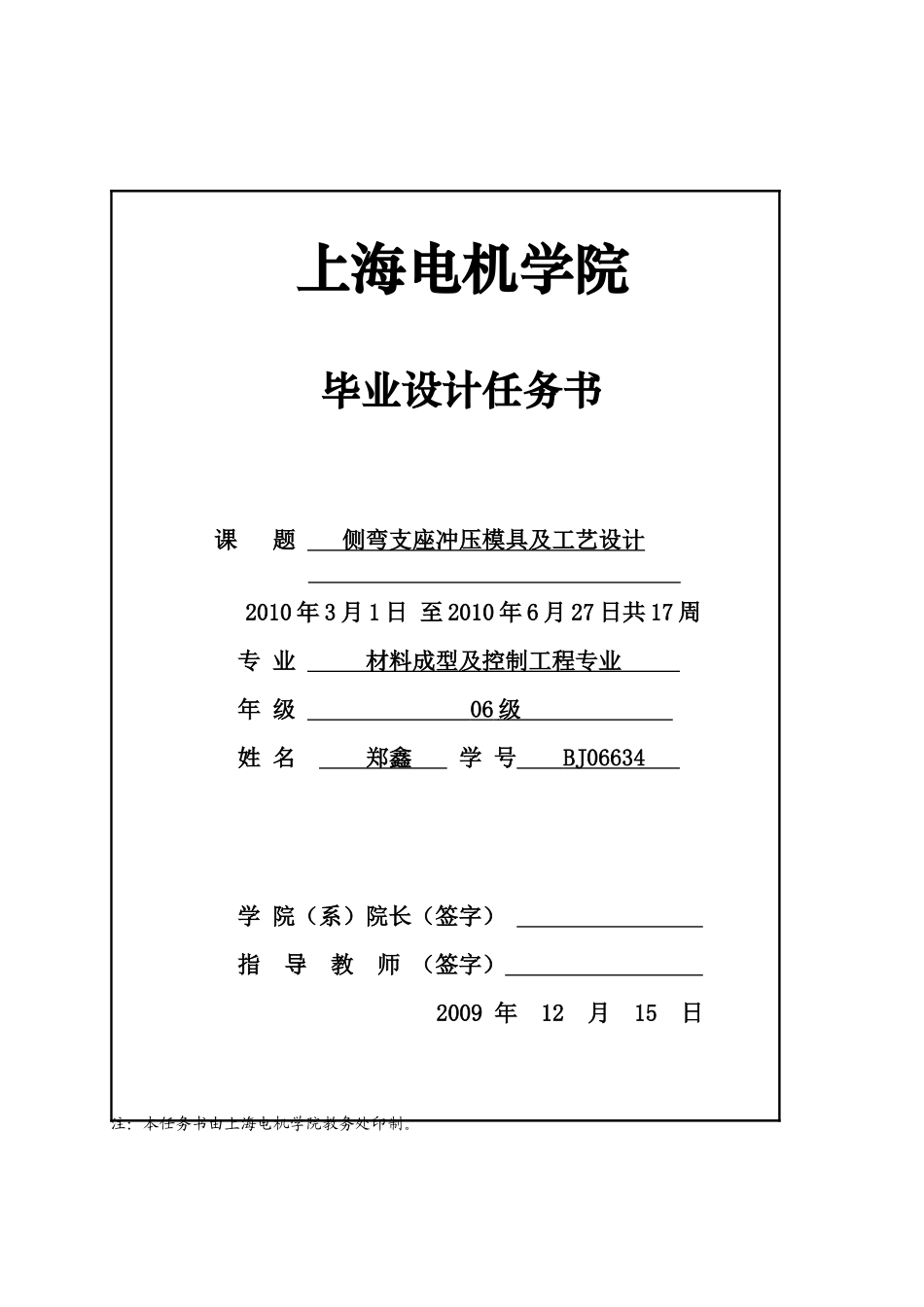

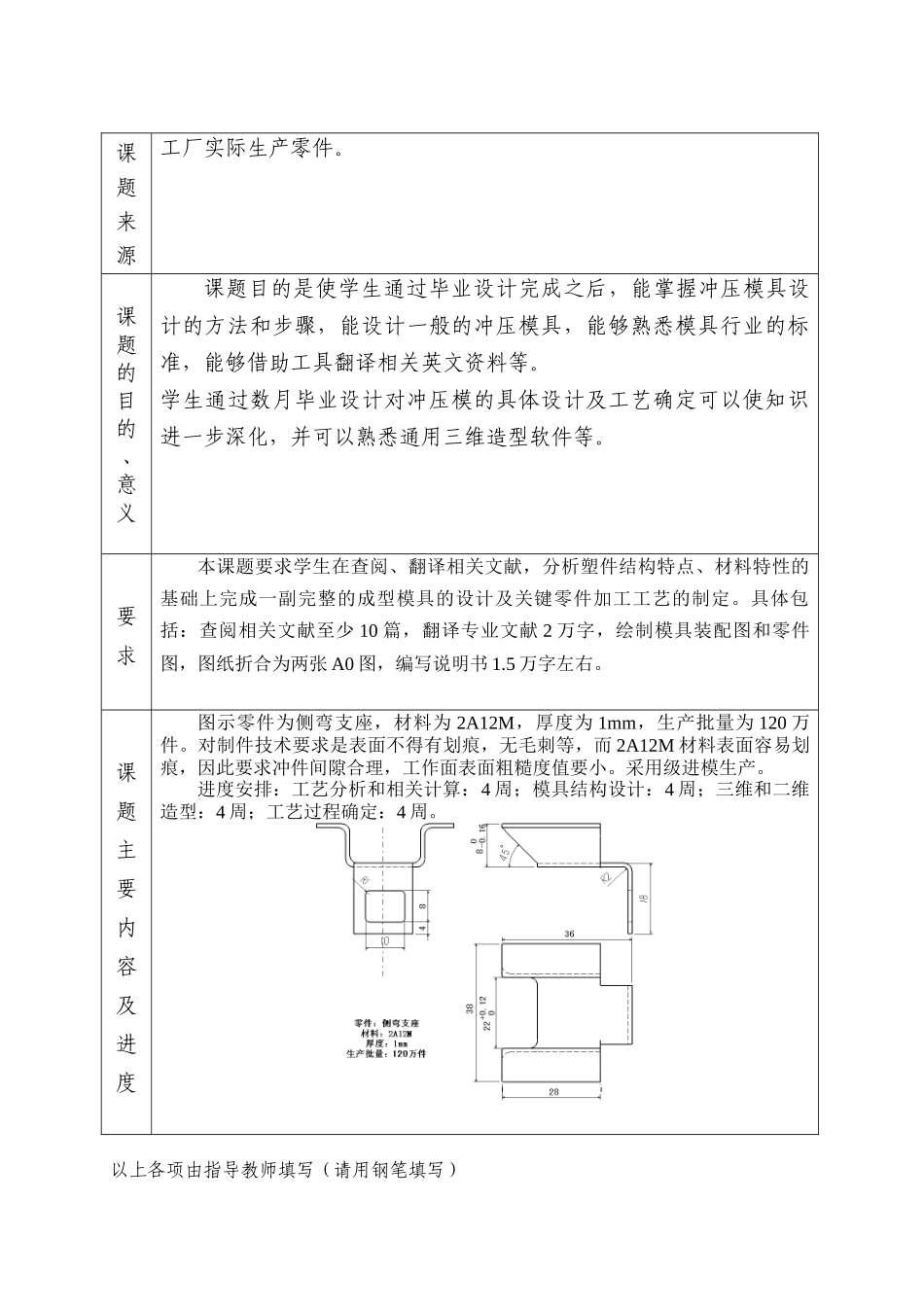

上海电机学院毕业设计任务书课 题 侧弯支座冲压模具及工艺设计 2010 年 3 月 1 日 至 2010 年 6 月 27 日共 17 周专 业 材料成型及控制工程专业 年 级 06 级 姓 名 郑鑫 学 号 BJ06634 学 院(系)院长(签字) 指 导 教 师 (签字) 2009 年 12 月 15 日注:本任务书由上海电机学院教务处印制。以上各项由指导教师填写(请用钢笔填写)课题来源工厂实际生产零件。课题的目的、意义课题目的是使学生通过毕业设计完成之后,能掌握冲压模具设计的方法和步骤,能设计一般的冲压模具,能够熟悉模具行业的标准,能够借助工具翻译相关英文资料等。学生通过数月毕业设计对冲压模的具体设计及工艺确定可以使知识进一步深化,并可以熟悉通用三维造型软件等。要求本课题要求学生在查阅、翻译相关文献,分析塑件结构特点、材料特性的基础上完成一副完整的成型模具的设计及关键零件加工工艺的制定。具体包括:查阅相关文献至少 10 篇,翻译专业文献 2 万字,绘制模具装配图和零件图,图纸折合为两张 A0 图,编写说明书 1.5 万字左右。课题主要内容及进度图示零件为侧弯支座,材料为 2A12M,厚度为 1mm,生产批量为 120 万件。对制件技术要求是表面不得有划痕,无毛刺等,而 2A12M 材料表面容易划痕,因此要求冲件间隙合理,工作面表面粗糙度值要小。采用级进模生产。进度安排:工艺分析和相关计算:4 周;模具结构设计:4 周;三维和二维造型:4 周;工艺过程确定:4 周。摘 要本次设计生产的是侧弯支座,零件外形虽然比较简单,但成形工艺复杂,包括冲裁和多次弯曲。而且精度要求比较高,形状比较复杂,生产批量大。通过工艺性分析,工序为落料、冲孔和弯曲。为了适应大批量生产的要求,采用级进模制造,能很好的解决上述问题。原料为 2A12M,采用自动送料器和自动送料装置送料。模架采用四导柱四导套结构和弹性卸料板,并在卸料板和固定板之间设置辅助导向机构的小导柱和小导套,保证卸料板有足够的运动精度。关键词:侧弯支座,级进模、落料,冲孔,弯曲ABSTRACTWhat this design produces is a lateral support, the accuracy has higher request, the shape is more complicated, produce batch quantity big, pass craft analysis, work preface all for fall to anticipate with blunt bore and bending. Adopting the class enters a mold ...
