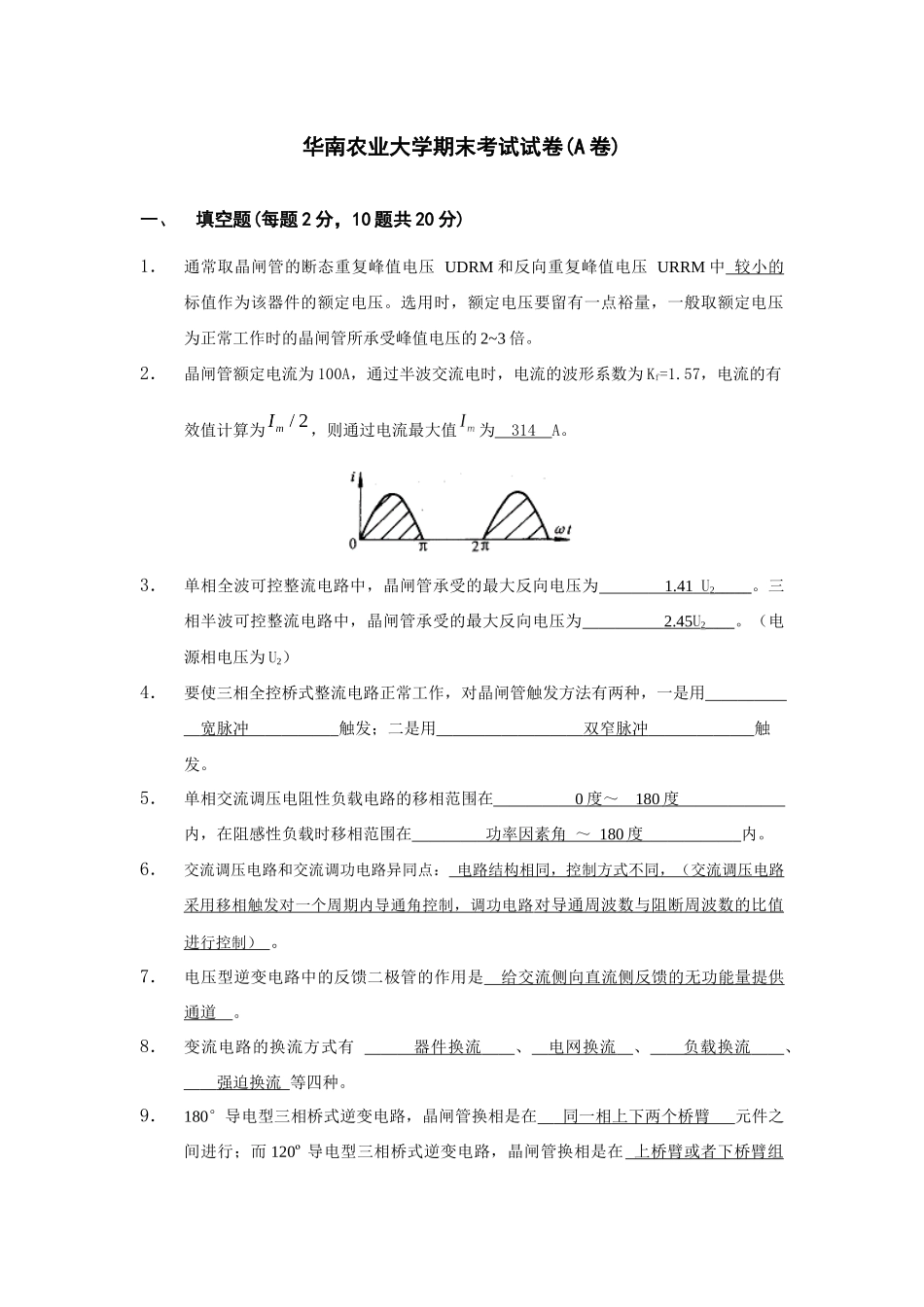

华南农业大学期末考试试卷(A 卷)一、填空题(每题 2 分，10 题共 20 分) 1．通常取晶闸管的断态重复峰值电压 UDRM 和反向重复峰值电压 URRM 中 较小的 标值作为该器件的额定电压。选用时，额定电压要留有一点裕量，一般取额定电压为正常工作时的晶闸管所承受峰值电压的 2~3 倍。2．晶闸管额定电流为 100A，通过半波交流电时，电流的波形系数为 Kf=1.57，电流的有效值计算为，则通过电流最大值为 314 A。3．单相全波可控整流电路中，晶闸管承受的最大反向电压为 1.41 U 2 。三相半波可控整流电路中，晶闸管承受的最大反向电压为 2.45 U 2 。（电源相电压为 U2）4．要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 宽脉冲 触发；二是用 双窄脉冲 触发。5．单相交流调压电阻性负载电路的移相范围在 0 度～ 180 度 内，在阻感性负载时移相范围在 功率因素角 ～ 180 度 内。6．交流调压电路和交流调功电路异同点： 电路结构相同，控制方式不同，（交流调压电路采用移相触发对一个周期内导通角控制，调功电路 对导通周波数与阻断周波数的比值 进 行控制） 。7．电压型逆变电路中的反馈二极管的作用是 给交流侧向直流侧反馈的无功能量提供通道 。8．变流电路的换流方式有 器件换流 、 电网换流 、 负载换流 、 强迫换流 等四种。9．180°导电型三相桥式逆变电路，晶闸管换相是在 同一相 上下两个桥臂 元件之间进行；而 120º 导电型三相桥式逆变电路，晶闸管换相是在 上桥臂或者下桥臂组内 上的元件之间进行的。10． PWM 逆变电路的控制方法有 计算法 、调制法和 规则采样法 三种。其中调制法又可分为 同步调制法 、 异步调制法 两种。二、 判断题 (每题 2 分，10 题共 20 分，对√、错×)1．同一晶闸管，维持电流在数值上一般大于擎住电流。 ( x )2．多个晶闸管串并联使用时，通常采用先串后并的联接方法。 （ √ ）3．半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。 （ √ ）4．有源逆变装置是把逆变后的交流能量送回电网。 （ √ ）5．直流斩波电路只能实现降低输出直流电压的作用。 （ x ）6．双向晶闸管的额定电流的定义与普通晶闸管不一样，双向晶闸管的额定电流是用电流有效值来表示的。 （ √ ）7．并联谐振负载的逆变器负载必须是呈电容性电路。 （ √ ）8．用多重逆变电路或多电平逆变...
