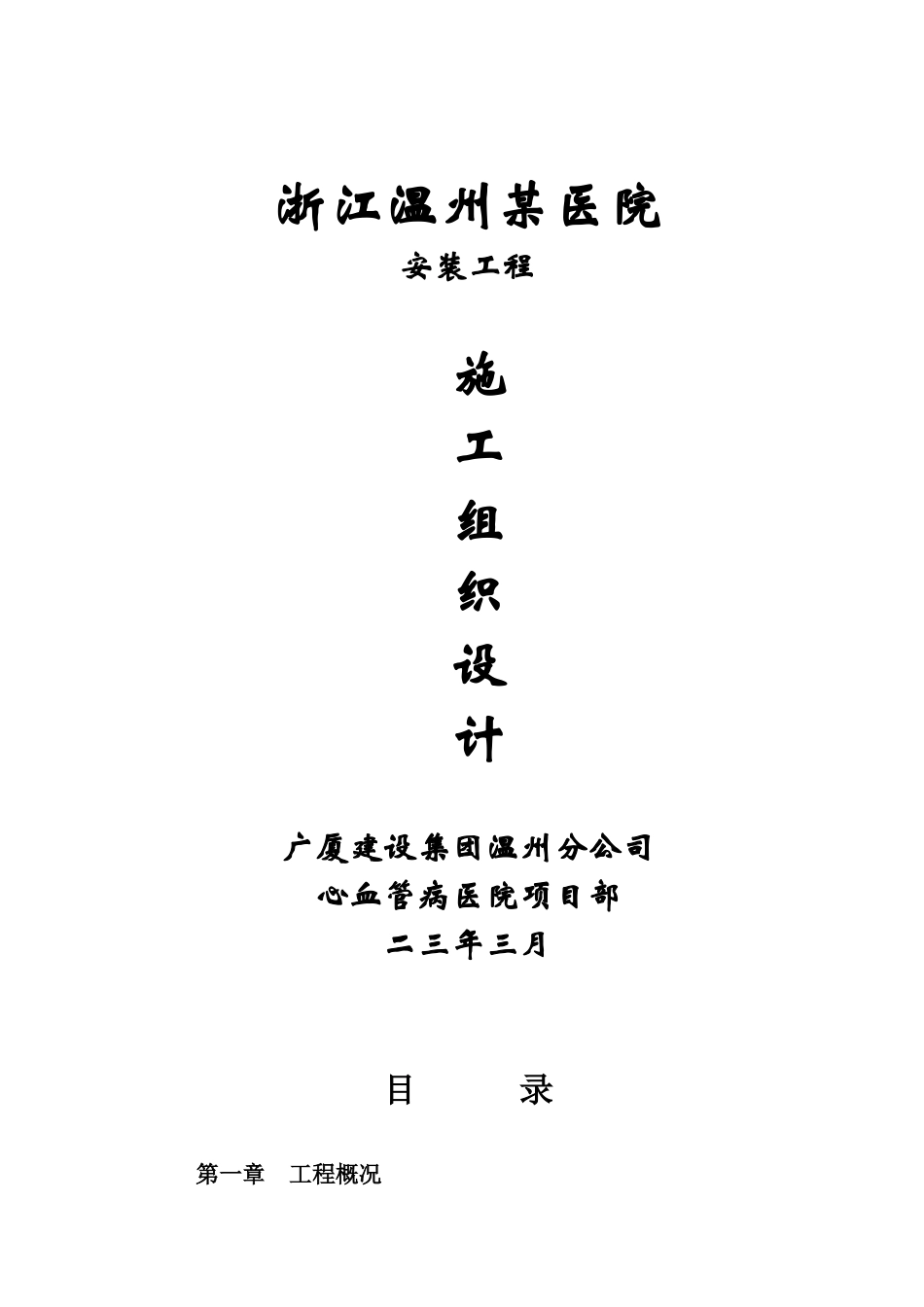

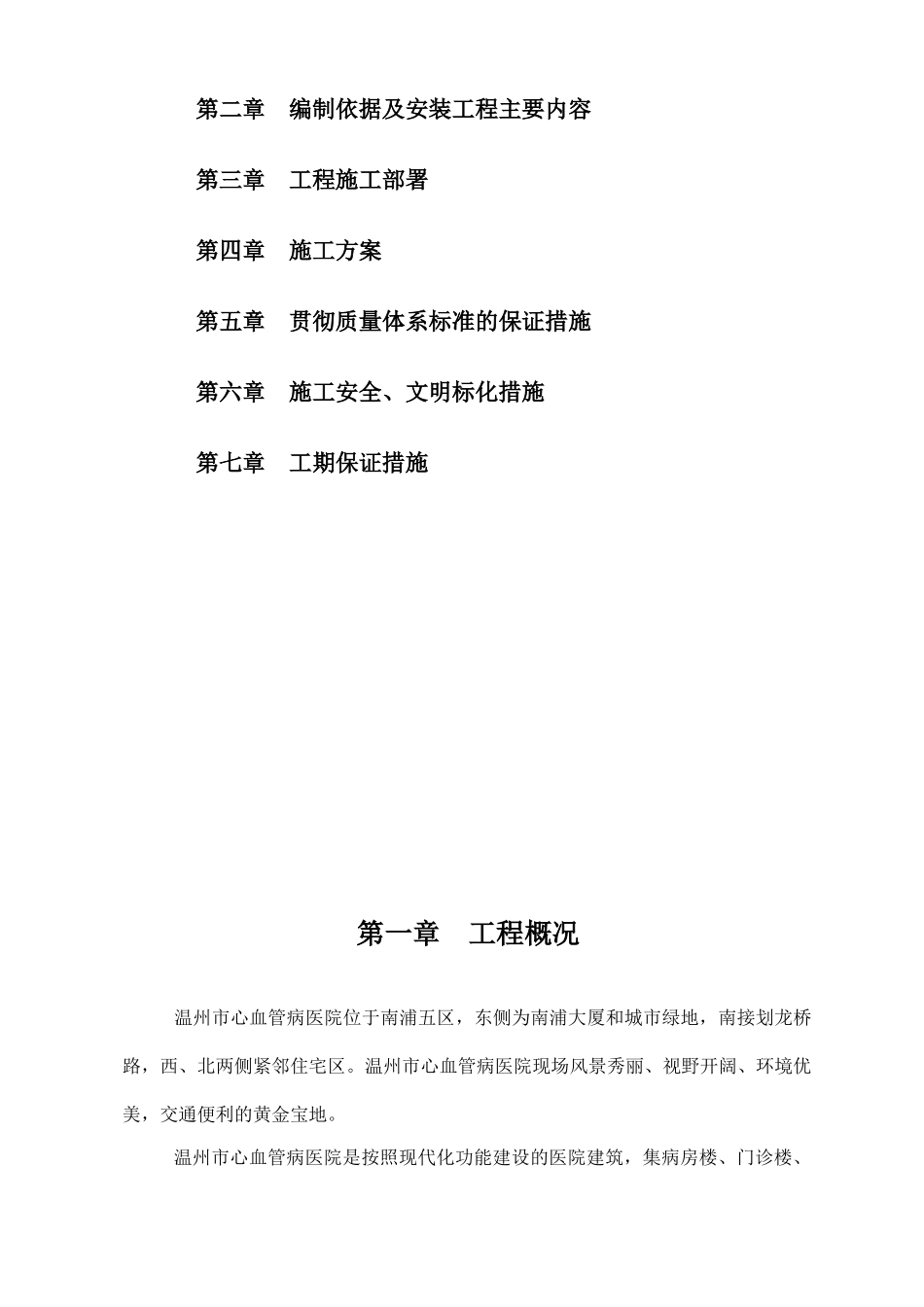

浙江温州某医院安装工程施工组织设计广厦建设集团温州分公司心血管病医院项目部二三年三月目 录第一章 工程概况第二章 编制依据及安装工程主要内容第三章 工程施工部署第四章 施工方案第五章 贯彻质量体系标准的保证措施第六章 施工安全、文明标化措施第七章 工期保证措施第一章 工程概况温州市心血管病医院位于南浦五区，东侧为南浦大厦和城市绿地，南接划龙桥路，西、北两侧紧邻住宅区。温州市心血管病医院现场风景秀丽、视野开阔、环境优美，交通便利的黄金宝地。温州市心血管病医院是按照现代化功能建设的医院建筑，集病房楼、门诊楼、后勤楼及地下室车库、人防为一体的大型医院建筑，其配套设施齐全。工程建筑面积为 36977m²，建筑高度为米，其中病房楼为层、门诊楼为层、后勤楼为层。本工程安装项目包括强电、弱电（消电）系统、给（排）水系统、自动喷淋系统、消火栓系统、空调系统。本工程施工面广，涉及多工种同时协同作业，安装量大、时间紧、技术复杂，特别是每层走廊吊顶内安装空间余地小，各种管道纵横交错：包括空调风管、水管、强、弱电桥架、喷淋管网、消火栓管网及生活给水管网等交叉敷设，安装回旋余地极小，对管道的布置及安装质量要求很高。第二章 编制依据及安装工程主要内容一、施工方案编制依据：1、施工图纸及温州市心血管病医院安装工程图纸会审纪要2、现行的国家有关规范、标准和公司技术标准、工作标准、管理标准和质量体系程序文件等。3、本工程所执行的施工及验收规范和标准：《建筑给排水及采暖工程施工质量验收规范》 《建筑电气工程施工质量验收规范》 《通风与空调工程施工质量验收规范》 《建筑排水硬聚乙烯管道工程技术规范》 《全国通用给排水标准图集》 、、《人防标准沪防图集》 《建筑物防雷设施安装图集》 《等电位联接安装图集》 二、安装工程主要内容、给（排）水系统、自动喷淋系统、消火栓系统、强电、弱电（消电）系统、空调系统三、安装工程主要工程量1、给（排）水系统、自动喷淋系统、消火栓系统名 称单 位数 量镀锌钢管米钢塑管米柔性铸铁管米排水管米管米铜管米洗脸盆套小便器套大便器套拖布池套消火栓套水泵结合器套喷淋头只2、强电、弱电（消电）系统名 称单 位数 量配电箱只发电机组台灯具套镀锌钢管米开关插座个电线米电缆米桥价米火灾自动报警系统套报警按钮只报警探测器只报警喇叭只防火桥架米3、空调系统名 称单 位数 量风机台冷水机组台水泵台冷却塔台空...
