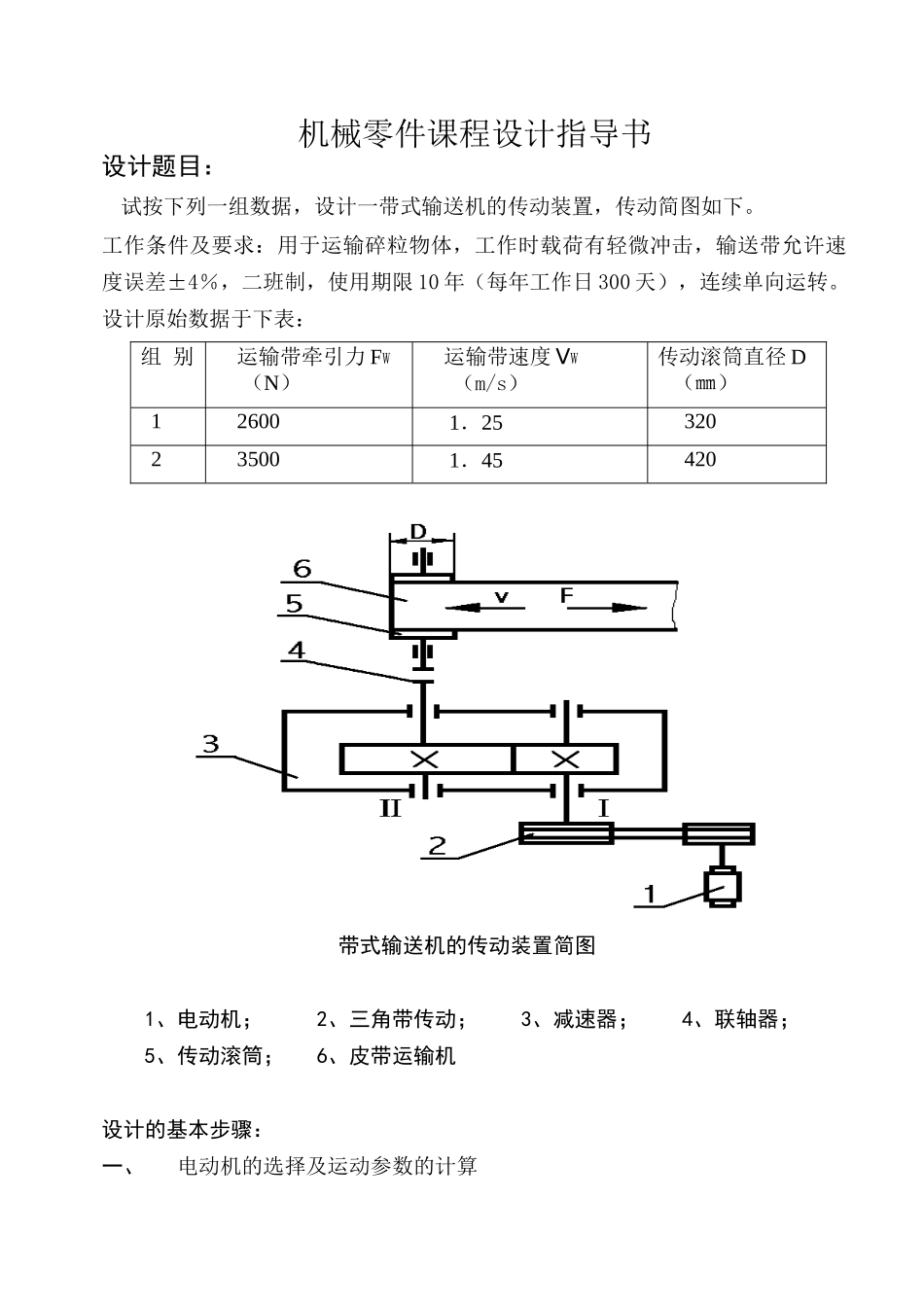

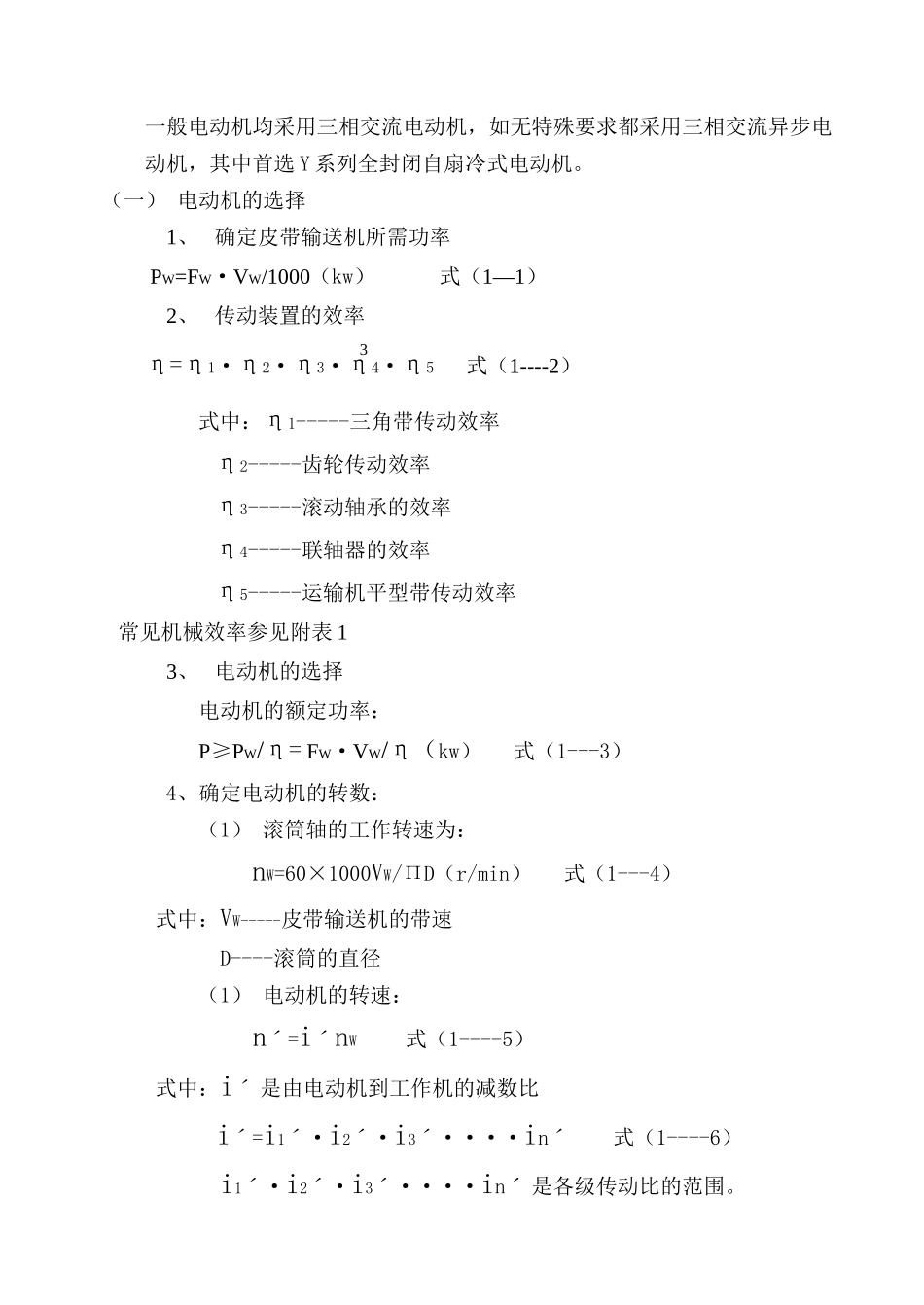

机械零件课程设计机械零件课程设计指 导 书指 导 书广东机电职业技术学院机电工程系机械零件课程设计指导书设计题目： 试按下列一组数据，设计一带式输送机的传动装置，传动简图如下。 工作条件及要求：用于运输碎粒物体，工作时载荷有轻微冲击，输送带允许速度误差±4％，二班制，使用期限 10 年（每年工作日 300 天），连续单向运转。设计原始数据于下表：组 别运输带牵引力 FW （N）运输带速度 VW （m/s）传动滚筒直径 D （㎜） 1 2600 1．25 320 2 3500 1．45 420 带式输送机的传动装置简图1、电动机； 2、三角带传动； 3、减速器； 4、联轴器； 5、传动滚筒； 6、皮带运输机设计的基本步骤：一、电动机的选择及运动参数的计算一般电动机均采用三相交流电动机，如无特殊要求都采用三相交流异步电动机，其中首选 Y 系列全封闭自扇冷式电动机。（一） 电动机的选择1、 确定皮带输送机所需功率 PW=FW·VW/1000（kw） 式（1—1）2、 传动装置的效率3 η=η1·η2·η3·η4·η5 式（1----2）式中：η1-----三角带传动效率 η2-----齿轮传动效率 η3-----滚动轴承的效率 η4-----联轴器的效率 η5-----运输机平型带传动效率 常见机械效率参见附表 13、 电动机的选择电动机的额定功率：P≥PW/η= FW·VW/η（kw） 式（1---3）4、确定电动机的转数：（1） 滚筒轴的工作转速为：nW=60×1000VW/ΠD（r/min） 式（1---4） 式中：VW-----皮带输送机的带速 D----滚筒的直径（1） 电动机的转速： nˊ=iˊnW 式（1----5） 式中：iˊ 是由电动机到工作机的减数比 iˊ=i1ˊ·i2ˊ·i3ˊ····inˊ 式（1----6） i1ˊ·i2ˊ·i3ˊ····inˊ 是各级传动比的范围。 按 nˊ 的范围选取电动机的转速 n(2)常用机械传动比的范围见附表 25、 列出电动机的主要参数电动机额定功率 P（KW）电动机满载转速 nm（r/min）电动机轴伸出端直径 d（mm）电 动 机 轴 伸 出 端 的 安 装 高 度（mm）电动机轴伸出端的长度（mm） 常用机械传动效率 附表 1 机械传动类型 传动效率圆柱齿轮传动 闭式传动 0.96—0.98（7-9 级精度） 开式传动 0.94—0.96 圆锥齿轮传动 闭式传动 0.94—0.97（7-8 级精度） 开式传动 0.92—0.95带传动平型带传动 0.95—0.98V 型带传动 0.94—0.97滚动轴承（一对） 0.98—0.995联轴器 0.99-0.995 常用机械传动比范围 附表 2 传 动 类...
