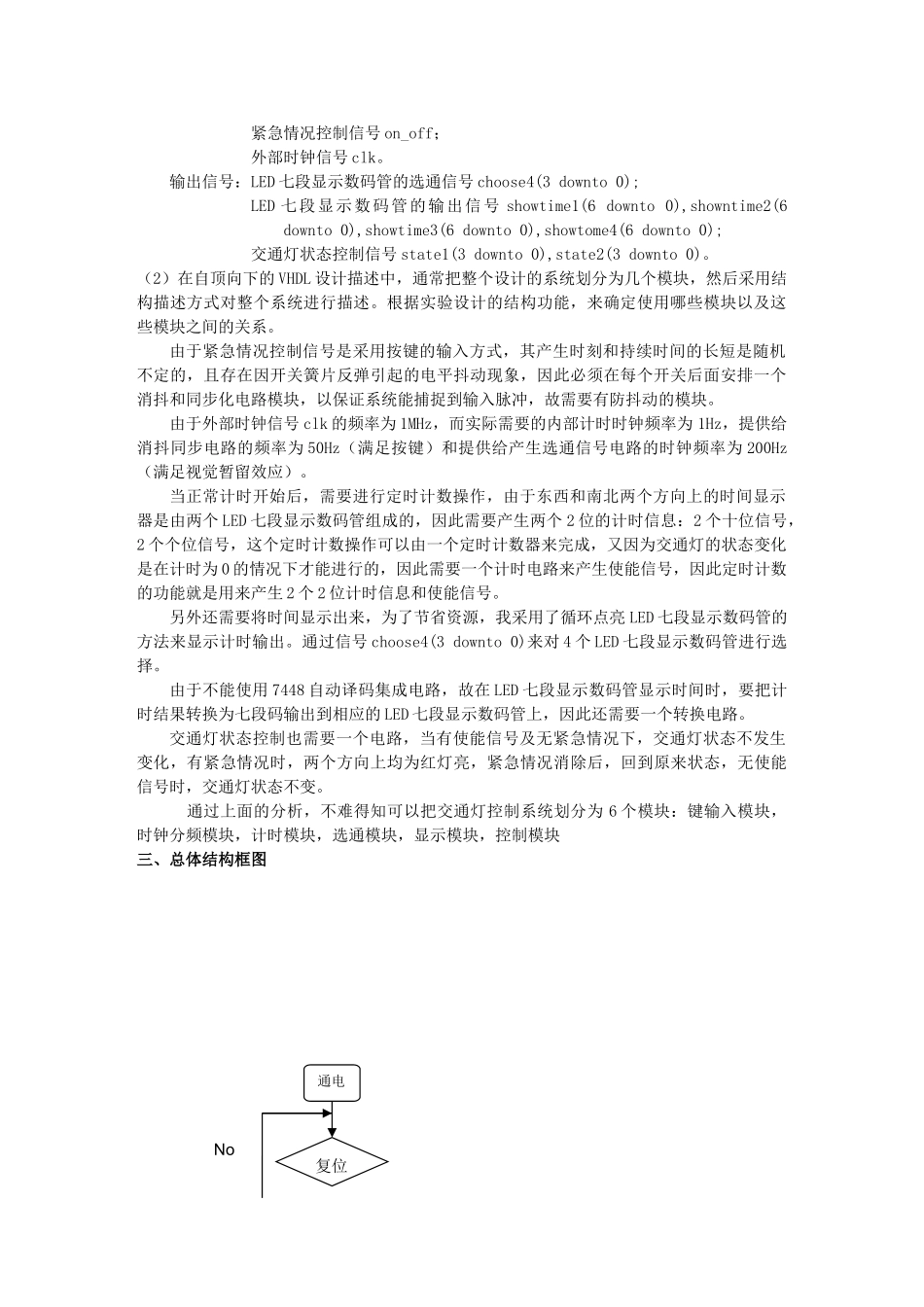

EDA 课程设计报告交通灯控制器一、设计任务要求1、控制器按东西、南北两个方向控制两组交通灯（红、绿、黄）2、两组灯亮的顺序满足交通安全的规则要求.3、东西向绿灯每次亮 30S，接着黄灯亮 2S，红灯亮 20S；南北向绿灯每次亮 28S，接着黄灯亮 2S，红灯亮 30S.4、有两组数码管给出灯亮的时间倒计时显示。二、设计思路及总体结构框图设计思路：1．硬件：由设计任务要求可知，总体输入电路有：(1)在开始计时之前的等待状态，复位键 reset 接低电位，接通电源后，首先要将它接高电位，表示计时开始。(2)当按一下（on_off）键，表示紧急情况发生，两个方向均为红灯亮，计时停止，当再次按下（on_off）键时，控制器恢复原来状态，正常工作。输出电路：（1）由于东西和南北方向都要显示时间，因此需要 4 个数码管，这样在设计中就需要四条输出线 choose4，用来选通指定一个 LED 七段显示数码管。（2）显示器的每一位都采用 LED 七段显示数码管进行显示，每一个 LED 七段显示数码管都要有七条输出线控制，一共使用 4 个七段数码管，故输出电路使用四个七位输出信号：showtime1,showtime2,showtime3,showtime4。（3）东西和南北方向都有交通灯亮的情况，故输出电路中要有两个状态控制信号state1,state2 分别控制东西和南北的灯，每个方向上有 4 个灯（增加了左、右转弯显示控制功能），所以 state1,state2 的类型应该是 4 位数组型的。外部电路图如下： clk 4/ stas reset on_off 4/ 7/7/7/7/ 4/2．软件：（1）在 VHDL 设计描述中，采用自顶向下的设计思路，该思路，首先要描述顶层的接口，上面的描述已经规定了交通灯控制的输入输出信号：输入信号：复位开关信号 reset；State1State2Showtime1Showtime2Showtime3Showtime4Choose4东西方向交通灯南北方向交通灯紧急情况控制信号 on_off；外部时钟信号 clk。输出信号：LED 七段显示数码管的选通信号 choose4(3 downto 0);LED 七段显示数码管的输出信号 showtime1(6 downto 0),showntime2(6 downto 0),showtime3(6 downto 0),showtome4(6 downto 0);交通灯状态控制信号 state1(3 downto 0),state2(3 downto 0)。（2）在自顶向下的 VHDL 设计描述中，通常把整个设计的系统划分为几个模块，然后采用结构描述方式对整个系统进行描述。根据实验设计的结构功能，来确定使用哪些模块以及这些模块之间的关系。由于紧急情况控制信号是采用按键的输入方...
