井巷工程巷道断面课程设计VIP免费

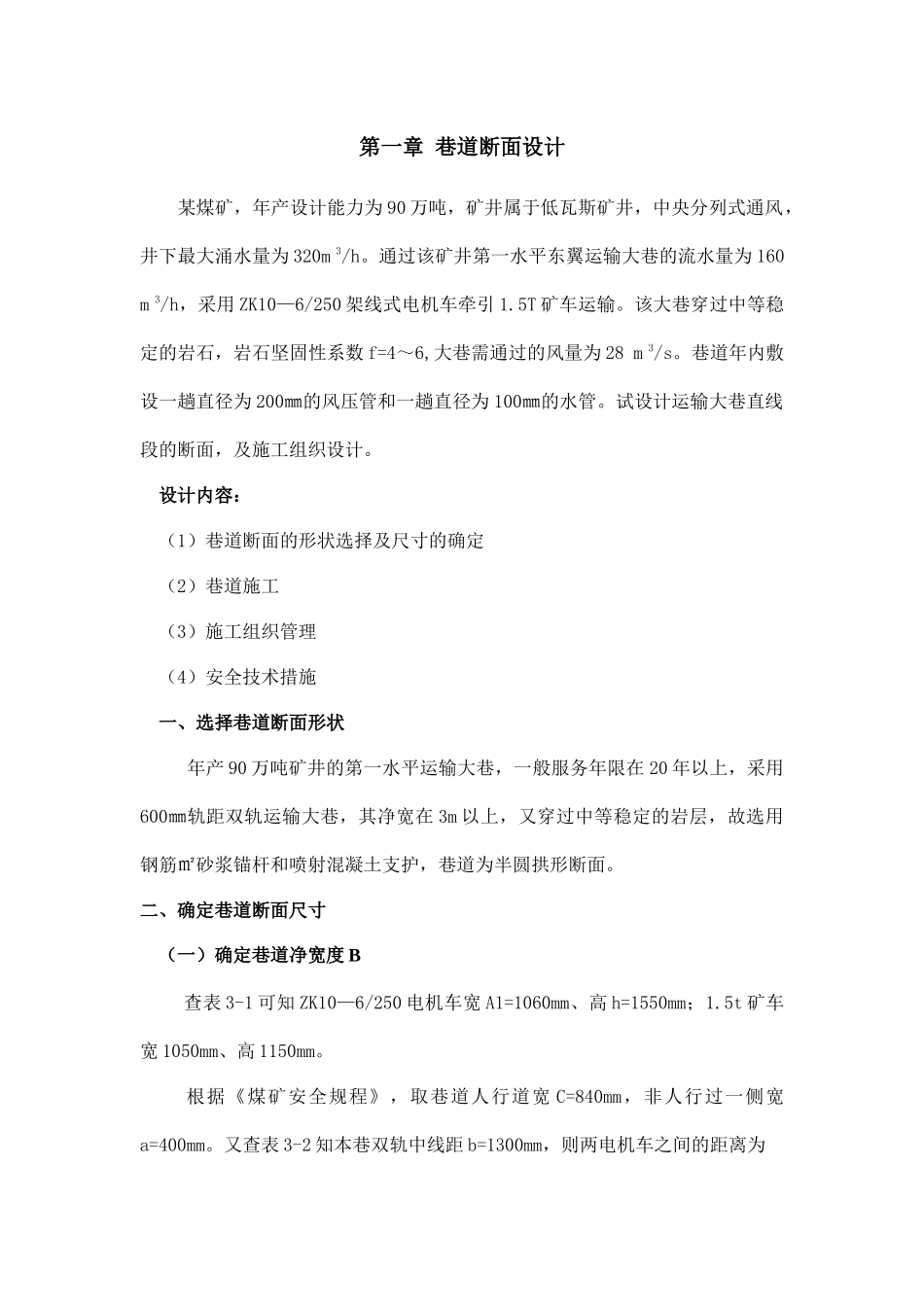

井巷工程巷道断面课程设计_第1页
1/8

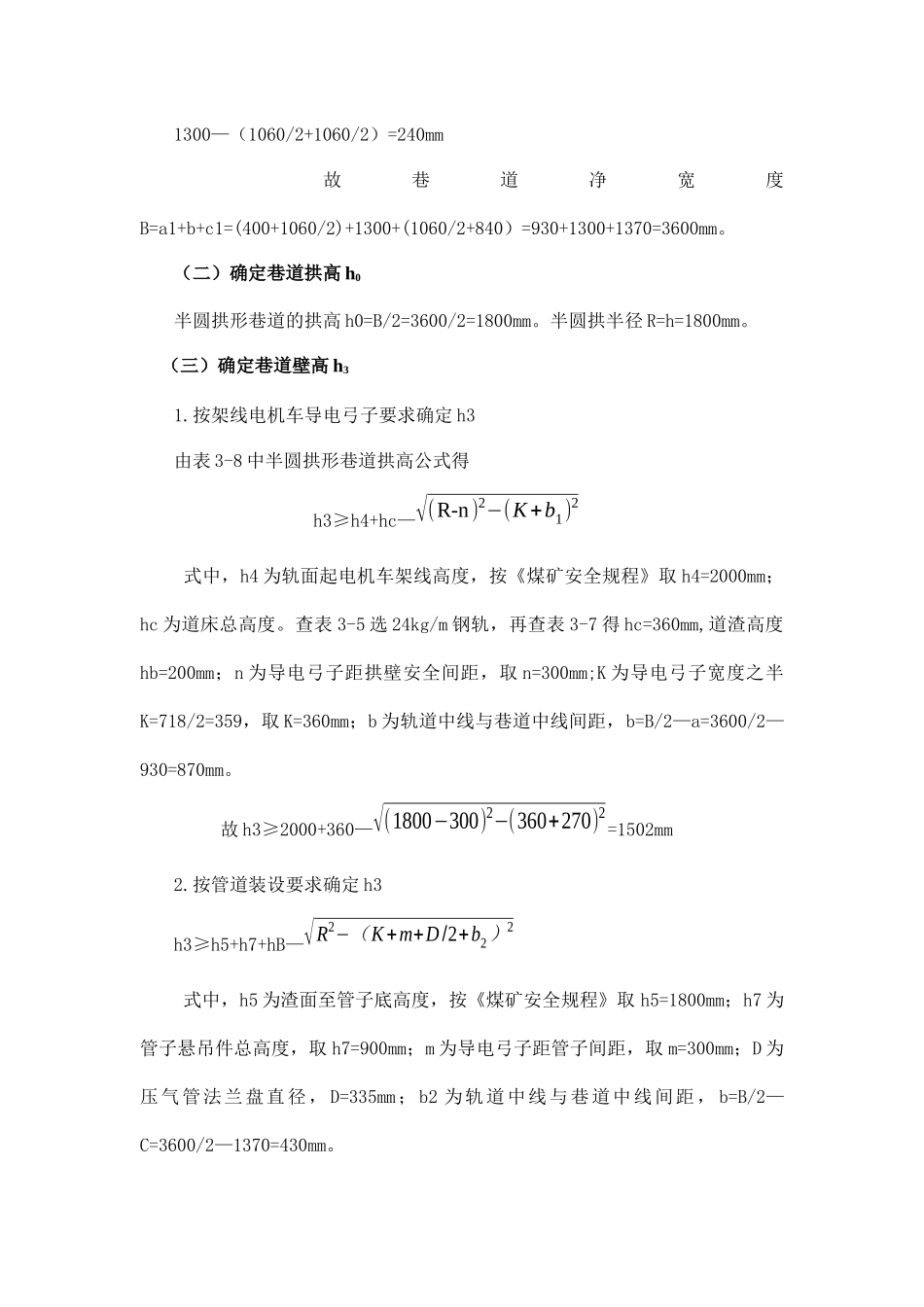

井巷工程巷道断面课程设计_第2页
2/8

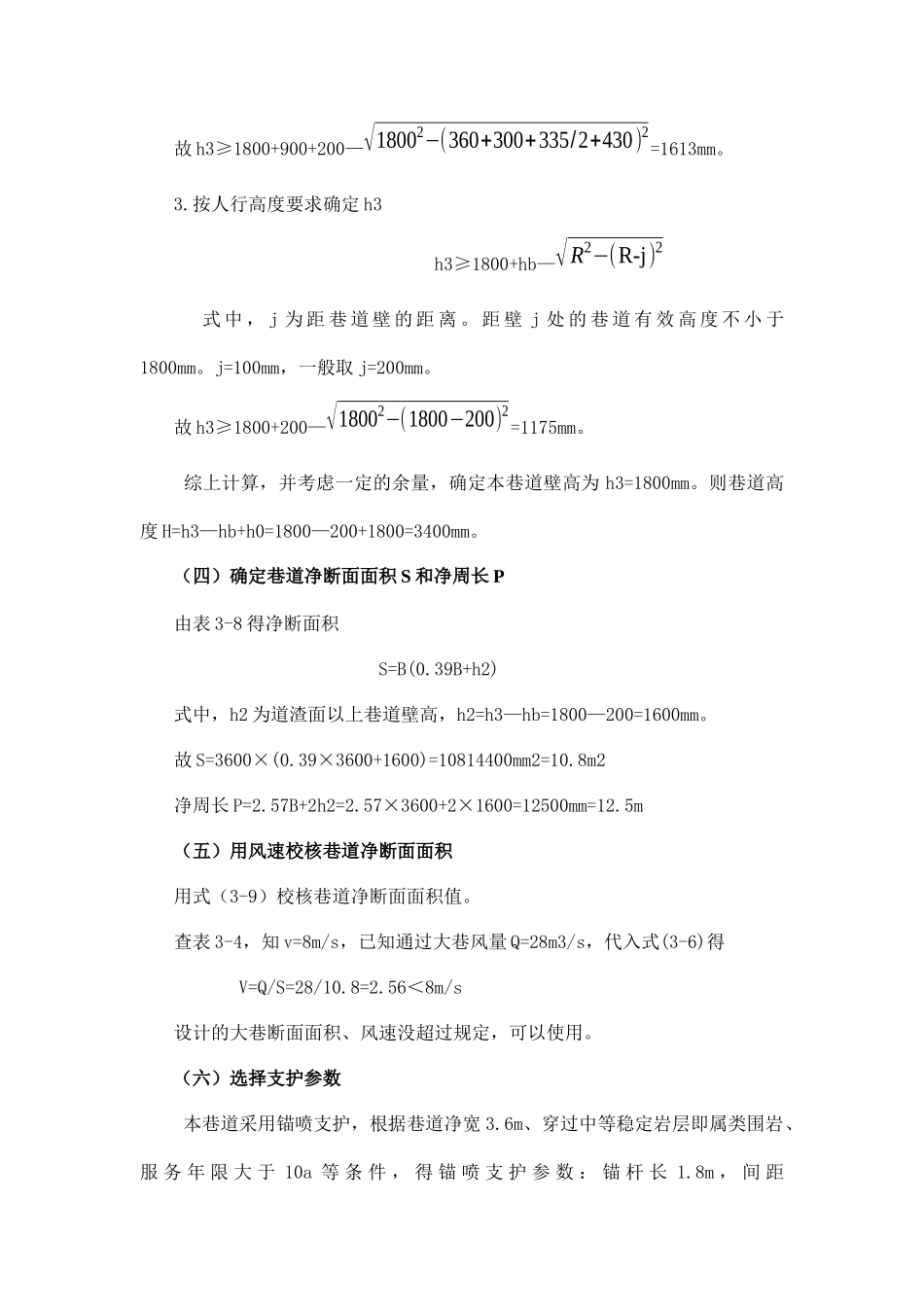

井巷工程巷道断面课程设计_第3页
3/8
第一章 巷道断面设计 某煤矿,年产设计能力为 90 万吨,矿井属于低瓦斯矿井,中央分列式通风,井下最大涌水量为 320m 3/h。通过该矿井第一水平东翼运输大巷的流水量为 160 m 3/h,采用 ZK10—6/250 架线式电机车牵引 1.5T 矿车运输。该大巷穿过中等稳定的岩石,岩石坚固性系数 f=4~6,大巷需通过的风量为 28 m 3/s。巷道年内敷设一趟直径为 200㎜的风压管和一趟直径为 100㎜的水管。试设计运输大巷直线段的断面,及施工组织设计。设计内容:(1)巷道断面的形状选择及尺寸的确定(2)巷道施工(3)施工组织管理(4)安全技术措施一、选择巷道断面形状 年产 90 万吨矿井的第一水平运输大巷,一般服务年限在 20 年以上,采用600㎜轨距双轨运输大巷,其净宽在 3m 以上,又穿过中等稳定的岩层,故选用钢筋㎡砂浆锚杆和喷射混凝土支护,巷道为半圆拱形断面。二、确定巷道断面尺寸 (一)确定巷道净宽度 B 查表 3-1 可知 ZK10—6/250 电机车宽 A1=1060mm、高 h=1550mm;1.5t 矿车宽 1050mm、高 1150mm。 根据《煤矿安全规程》,取巷道人行道宽 C=840mm,非人行过一侧宽a=400mm。又查表 3-2 知本巷双轨中线距 b=1300mm,则两电机车之间的距离为1300—(1060/2+1060/2)=240mm 故巷道净宽度B=a1+b+c1=(400+1060/2)+1300+(1060/2+840)=930+1300+1370=3600mm。(二)确定巷道拱高 h0半圆拱形巷道的拱高 h0=B/2=3600/2=1800mm。半圆拱半径 R=h=1800mm。 (三)确定巷道壁高 h31.按架线电机车导电弓子要求确定 h3由表 3-8 中半圆拱形巷道拱高公式得 h3≥h4+hc—√(R-n)2−(K+b1)2 式中,h4 为轨面起电机车架线高度,按《煤矿安全规程》取 h4=2000mm;hc 为道床总高度。查表 3-5 选 24kg/m 钢轨,再查表 3-7 得 hc=360mm,道渣高度hb=200mm;n 为导电弓子距拱壁安全间距,取 n=300mm;K 为导电弓子宽度之半K=718/2=359,取 K=360mm;b 为轨道中线与巷道中线间距,b=B/2—a=3600/2—930=870mm。 故 h3≥2000+360—√(1800−300)2−(360+270)2=1502mm2.按管道装设要求确定 h3h3≥h5+h7+hB—√R2−(K+m+D/2+b2)2 式中,h5 为渣面至管子底高度,按《煤矿安全规程》取 h5=1800mm;h7 为管子悬吊件总高度,取 h7=900mm;m 为导电弓子距管子间距,取 m=300mm;D 为压气管法兰盘直径, D=335mm;b2 为轨道中线与巷道中线间距, b=B/2—C=3600/2—1370=430mm。故 h3≥1800+900+200...
