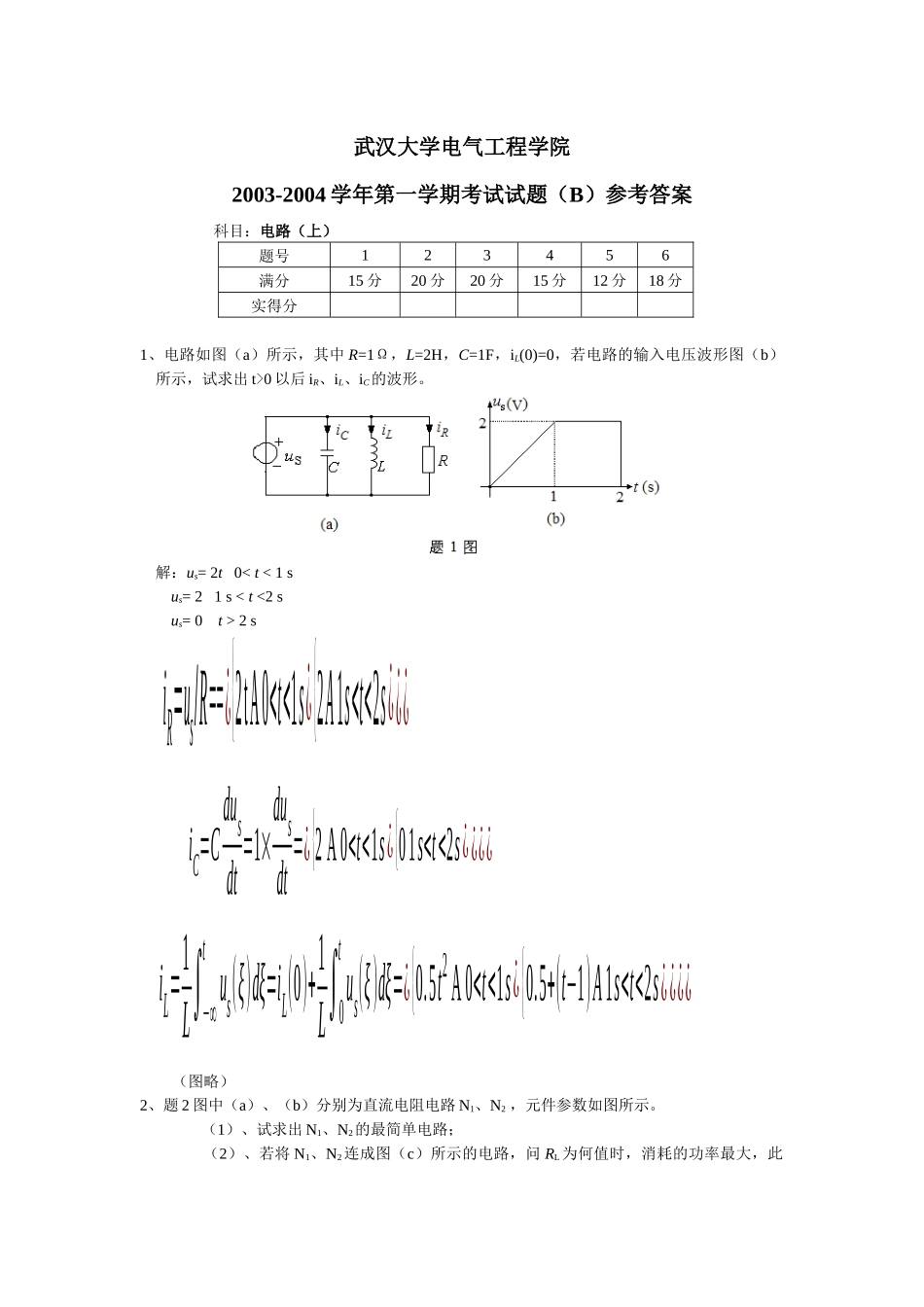

武汉大学电气工程学院2003-2004 学年第一学期考试试题（B）参考答案科目：电路（上） 题号123456满分15 分20 分20 分15 分12 分18 分实得分1、电路如图（a）所示，其中 R=1Ω，L=2H，C=1F，iL(0)=0，若电路的输入电压波形图（b）所示，试求出 t>0 以后 iR、iL、iC的波形。 解：us= 2t 0< t < 1 s us= 2 1 s < t <2 s us= 0 t > 2 s iR=us/R==¿{2t A0
