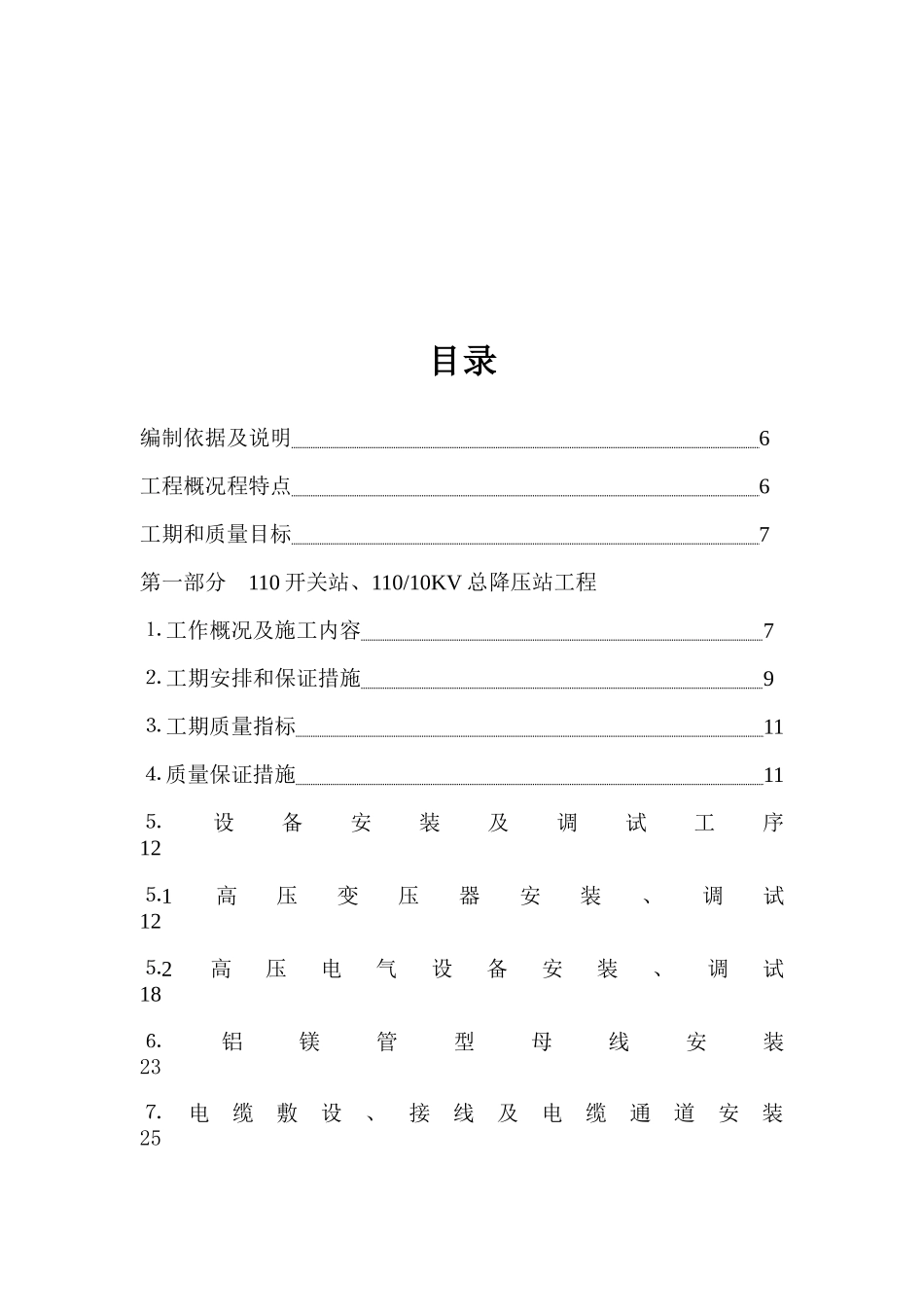

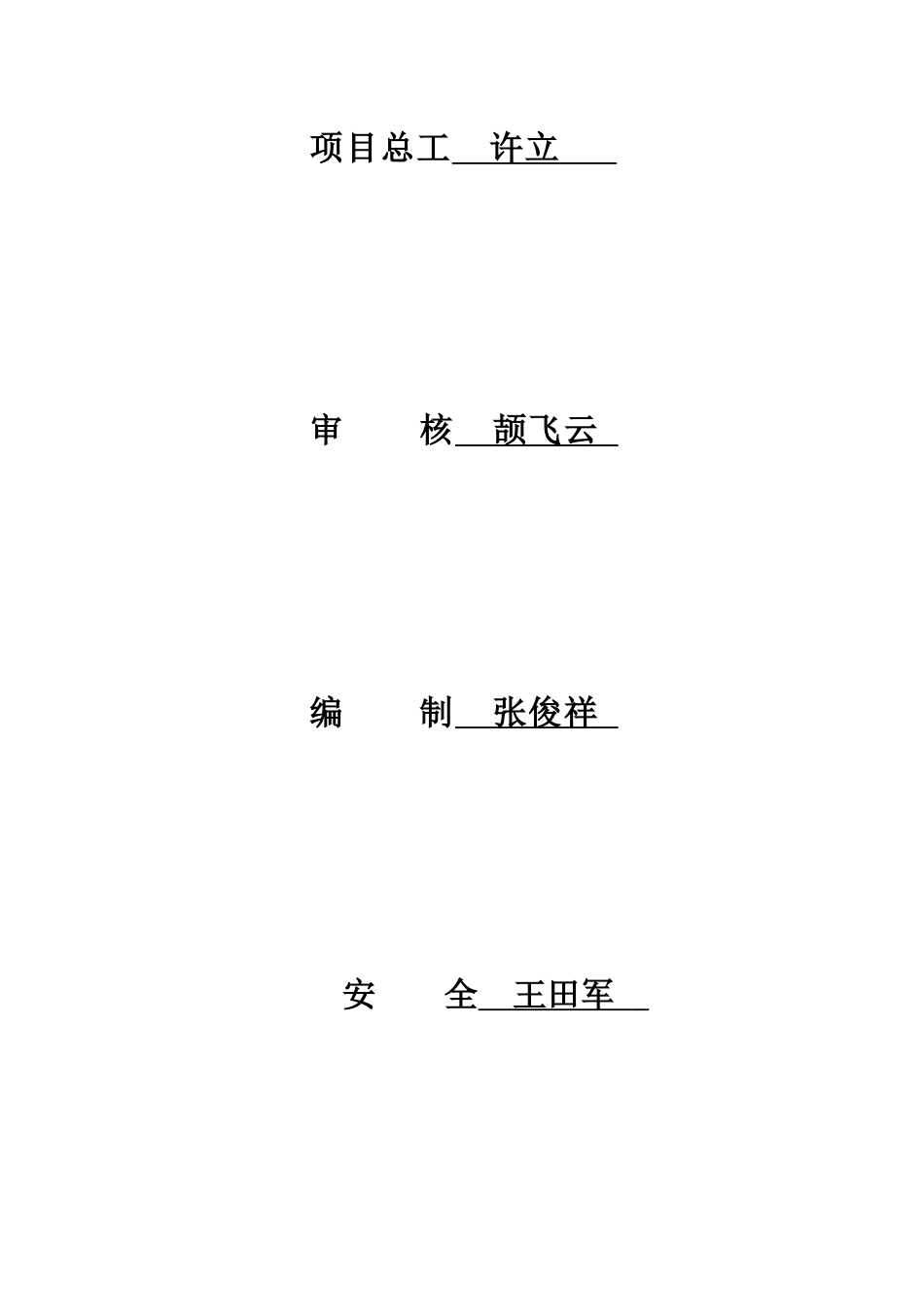

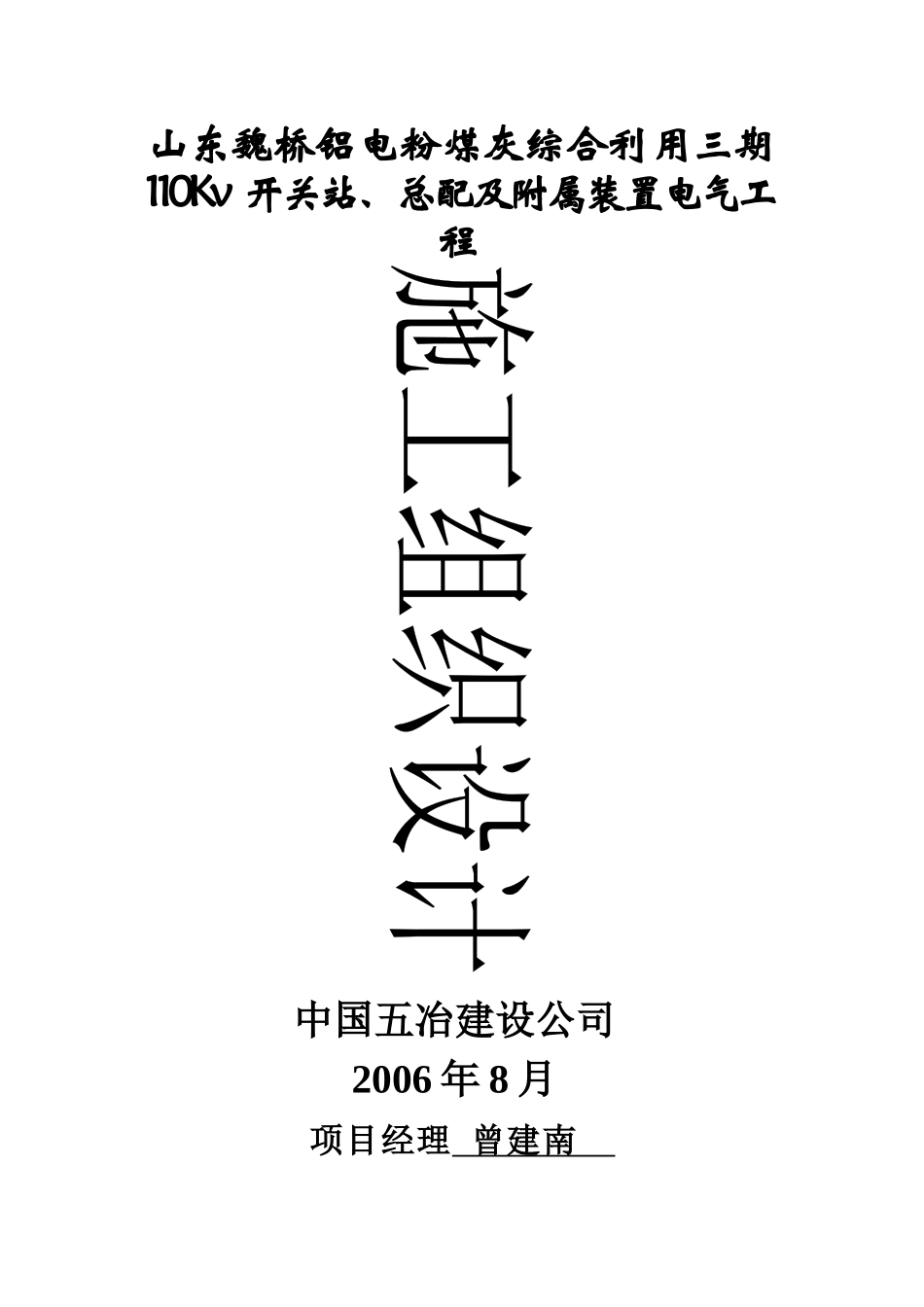

山东魏桥铝电粉煤灰综合利用三期110Kv 开关站、总配及附属装置电气工程 中国五冶建设公司 2006 年 8 月项目经理 曾建南 项目总工 许立 审 核 颉飞云 编 制 张俊祥 安 全 王田军 目录编制依据及说明 6 工程概况程特点 6工期和质量目标 7第一部分 110 开关站、110/10KV 总降压站工程⒈ 工作概况及施工内容 7⒉ 工期安排和保证措施 9⒊ 工期质量指标 11⒋ 质量保证措施 11⒌设备安装及调试工序 121⒌高压变压器安装、调试 122⒌高压电气设备安装、调试 18⒍铝镁管型母线安装 23⒎电缆敷设、接线及电缆通道安装 25⒏接地装置施工技术措施 27⒐高压盘柜安装 29⒑高压系统受电 30第二部分 附属设施电气/仪表及全厂电缆敷设工程⒈工程概况 31 ⒉工作内容 31⒊施工工艺流程图 31⒋盘、箱柜安装 32⒌电气构件安装 37⒍电气配管 39⒎电缆敷设及接线 40⒏照明系统安装 43⒐接地系统安装 45⒑防火工程 46⒒仪表设备安装 48⒓仪表管道安装 52⒔供配电调试 53⒕保护继电器单体试验 56⒖低压配电盘调试 56⒗低压试送电检查 56⒘受电运行 57⒙电气传动部分调试 57⒚MCC设备试验 58⒛ 电机 M 端单试 5921．硬件检查测试 6022．应用软件调试 6023．仪表调试 61工期及施工进度安排 64安全措施 64质量管理措施 66质量程序及检验项目 67安全目标、安全保证体系及材料组织措施 67重点专业的安全控制措施 70环境保护及文明施工 71文明施工目标及实施方案 71文明施工考核、管理办法 73劳动力人员 74主要施工机具及调试仪器 75 总工期计划网络图 76编制依据及说明 根据山东魏桥热电有限公司《山东魏桥铝电粉煤灰综合利用三期110KV 配电装置及附属工程施工招标文件》的要求和部分原邹平第三热电厂工程设计图纸及我公司多年的电气安装经验， 1.1 编制依据(1)山东魏桥热电有限公司《山东魏桥铝电粉煤灰综合利用三期110KV 配电装置及附属工程施工招标文件》。(2) 原邹平第三热电厂工程设计图纸。(3)建筑工业部颁布的现行工程建设施工标准、规程、规范和验评标准。(5)原电力工业部《施工组织设计导则》(6)原电力工业部《电力建设施工及验收技术规范》(电气篇)(7)原电力工业部《电力建设安全施工管理规定》1.2 编制说明本安装施工组织总设计是依据上述现有资料和我公司建设同类工程的经验编制的，如有与本工程实际情况不一致的地方，我们将随时对施工组织总设计进行修改和补充，以达...
