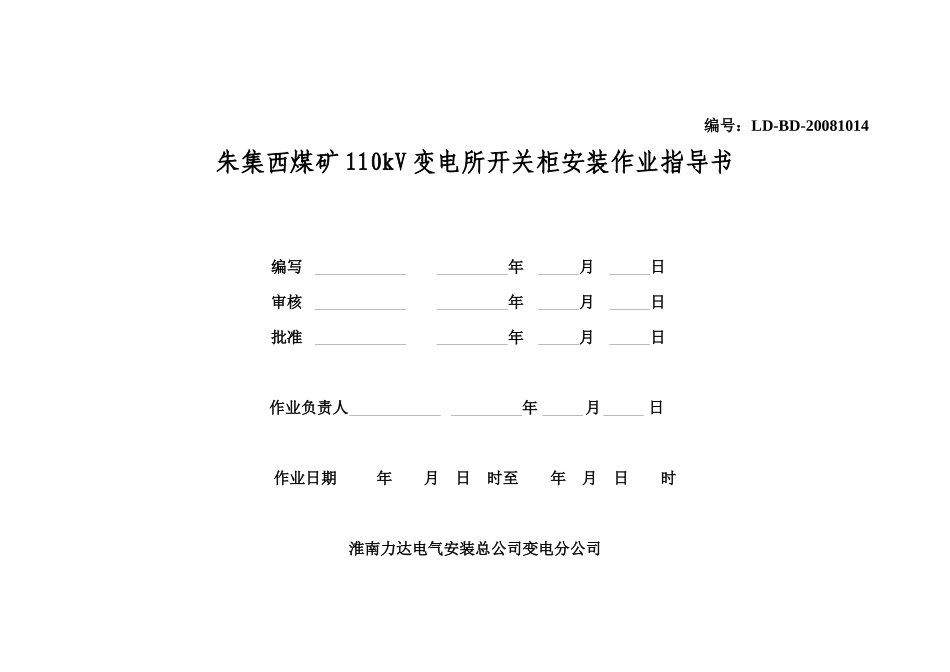

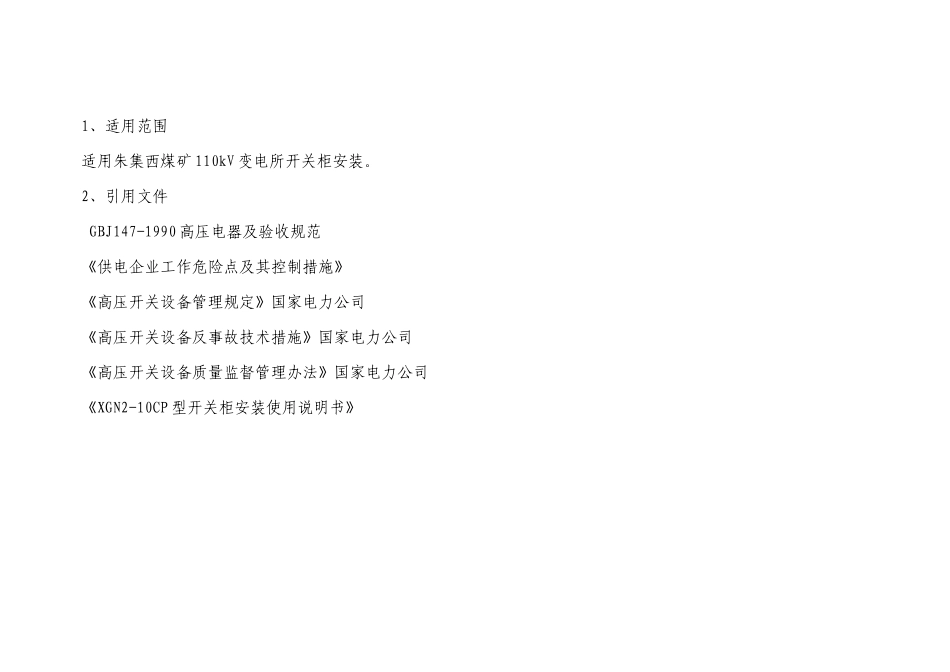

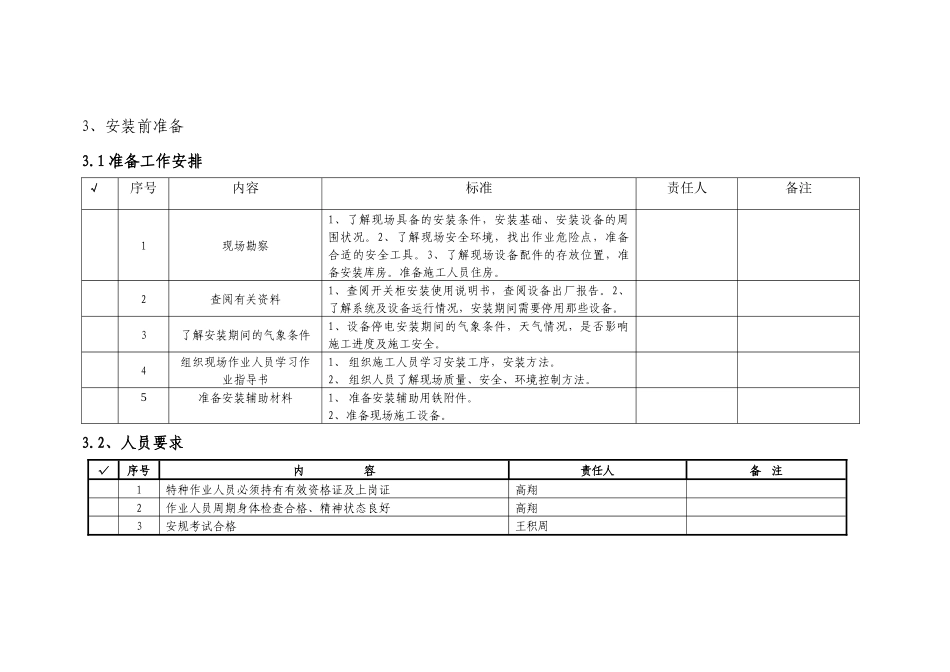

编号：LD-BD-20081014朱集西煤矿 110kV 变电所开关柜安装作业指导书编写 年 月 日审核 年 月 日批准 年 月 日作业负责人 年 月 日作业日期 年 月 日 时至 年 月 日 时淮南力达电气安装总公司变电分公司1、适用范围适用朱集西煤矿 110kV 变电所开关柜安装。2、引用文件GBJ147-1990 高压电器及验收规范《供电企业工作危险点及其控制措施》《高压开关设备管理规定》国家电力公司《高压开关设备反事故技术措施》国家电力公司《高压开关设备质量监督管理办法》国家电力公司《XGN2-10CP 型开关柜安装使用说明书》3、安装前准备3.1 准备工作安排√序号内容标准责任人备注1现场勘察1、了解现场具备的安装条件，安装基础、安装设备的周围状况。2、了解现场安全环境，找出作业危险点，准备合适的安全工具。3、了解现场设备配件的存放位置，准备安装库房。准备施工人员住房。2查阅有关资料1、查阅开关柜安装使用说明书，查阅设备出厂报告。2、了解系统及设备运行情况，安装期间需要停用那些设备。3了解安装期间的气象条件1、设备停电安装期间的气象条件，天气情况，是否影响施工进度及施工安全。4组织现场作业人员学习作业指导书1、 组织施工人员学习安装工序，安装方法。2、 组织人员了解现场质量、安全、环境控制方法。5准备安装辅助材料1、 准备安装辅助用铁附件。2、准备现场施工设备。3.2、人员要求√序号内 容责任人备 注1特种作业人员必须持有有效资格证及上岗证高翔2作业人员周期身体检查合格、精神状态良好高翔3安规考试合格王积周3.3 工器具√序号名 称型 号单 位数 量备 注1液压铲车台2车辆，需要准备货车及吊车2撬棍把43吊绳根44摇表台5直流电阻测试仪台6气焊、电焊套27切割机台18台钻台19绝缘绳、绝缘梯套310个人用安全工具套1211车辆辆根据工作需要定12母线加工机套113梅花扳手8-----32套214呆扳手8----24套215活动扳手8----15套216老虎钳8#把5以上绝缘工器具机械及电气强度均应满足安规要求，是按期进行了预防性试验及检查性试验的合格工器具3.4 材料√序号名 称规 格单 位数 量备 注1塑料带/圈32尼龙薄膜/m33棉纱头/kg54砂布#1张105铁丝#10kg16漆刷2″把67镀锌螺栓M16×40 套308镀锌螺栓M16×125套309镀锌螺栓M8×40、M10×40、M12×40套若干10导电膏袋511防绣漆/kg33.5 危险点分析及控制措施安全措施控制卡序号作业内容危险点控制措施一作业前的准备工作1、作业现场情况核查的不全面、不准确...
