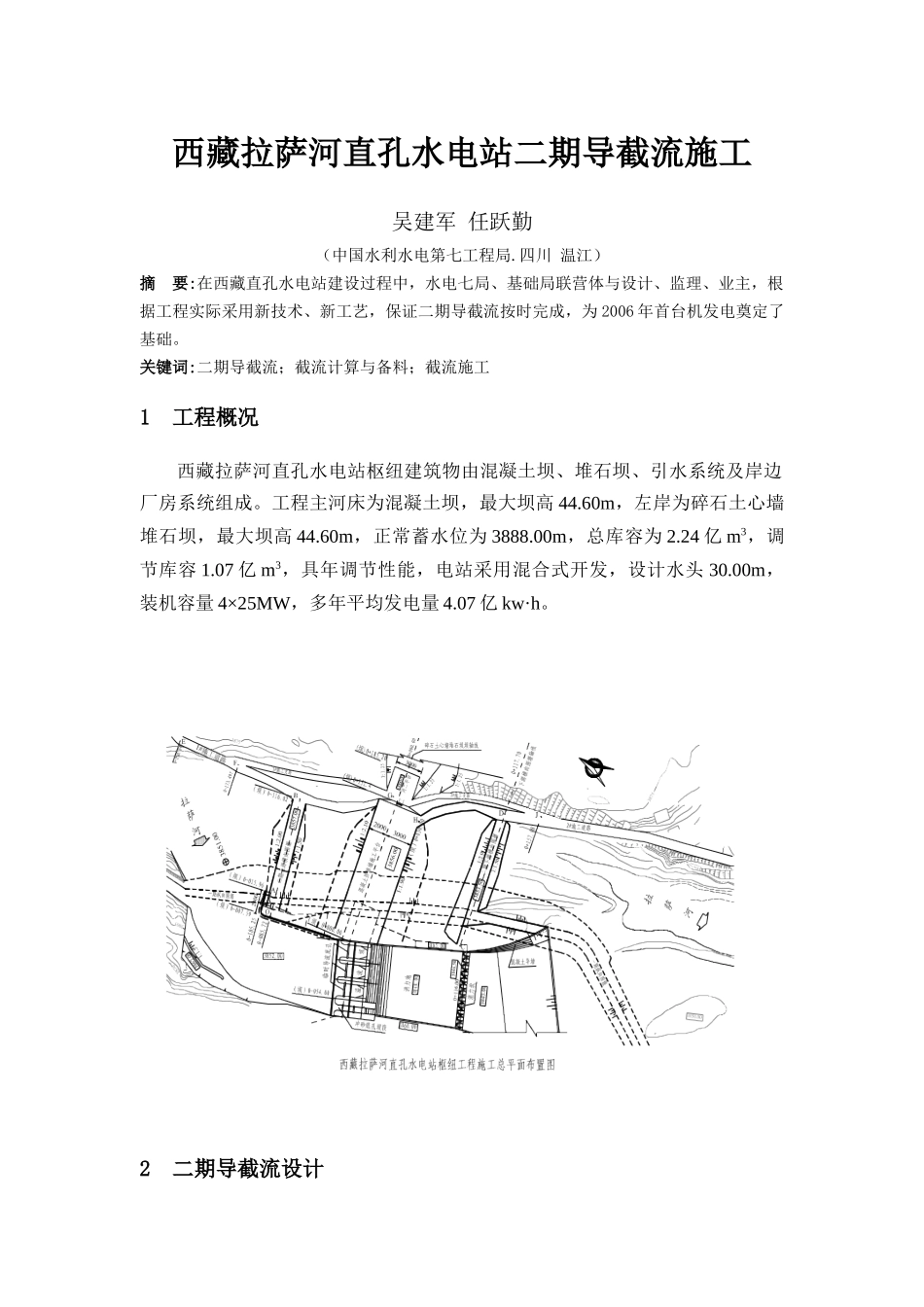

某河直孔水电站二期导截流施工_第1页
1/7

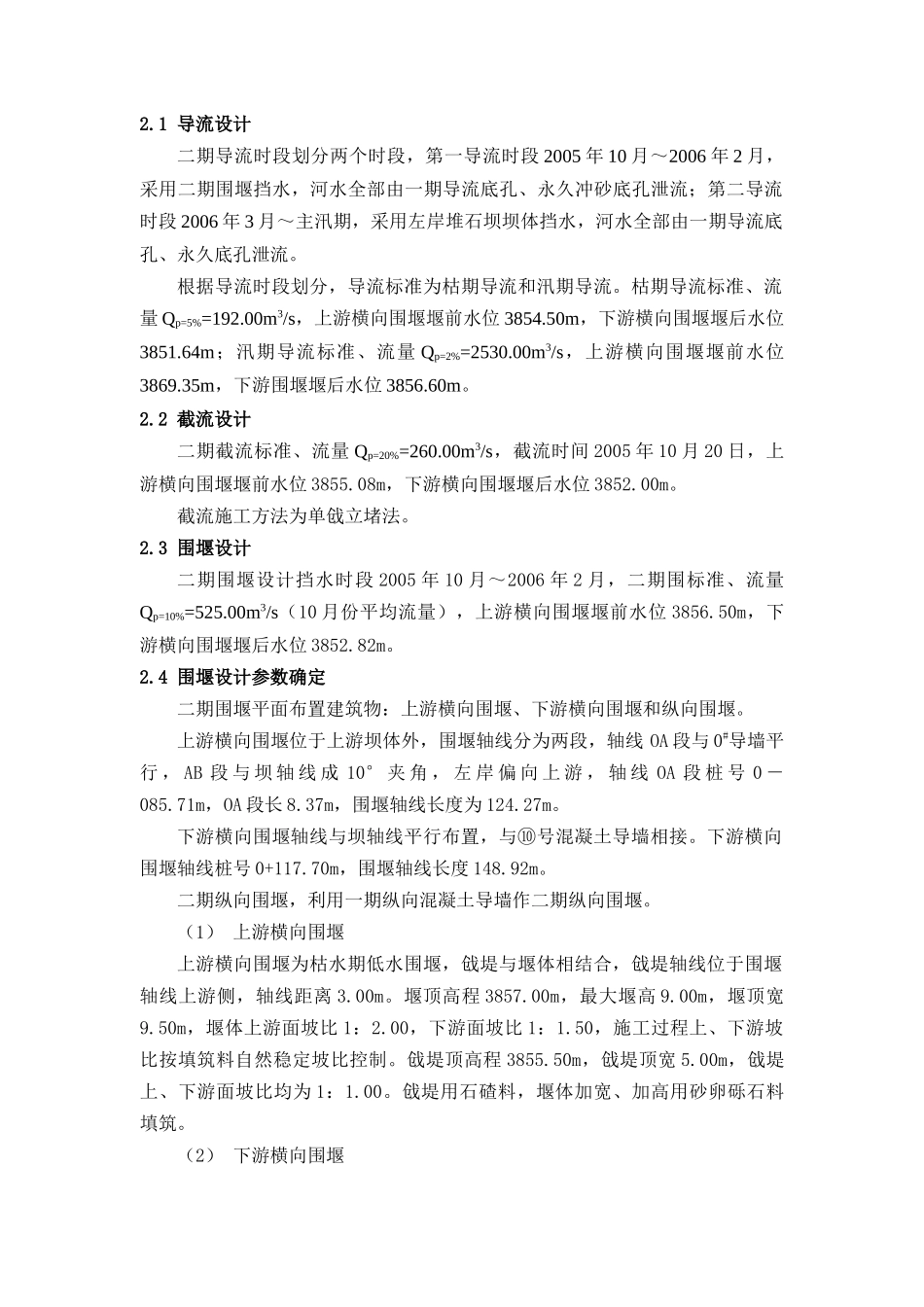

某河直孔水电站二期导截流施工_第2页
2/7

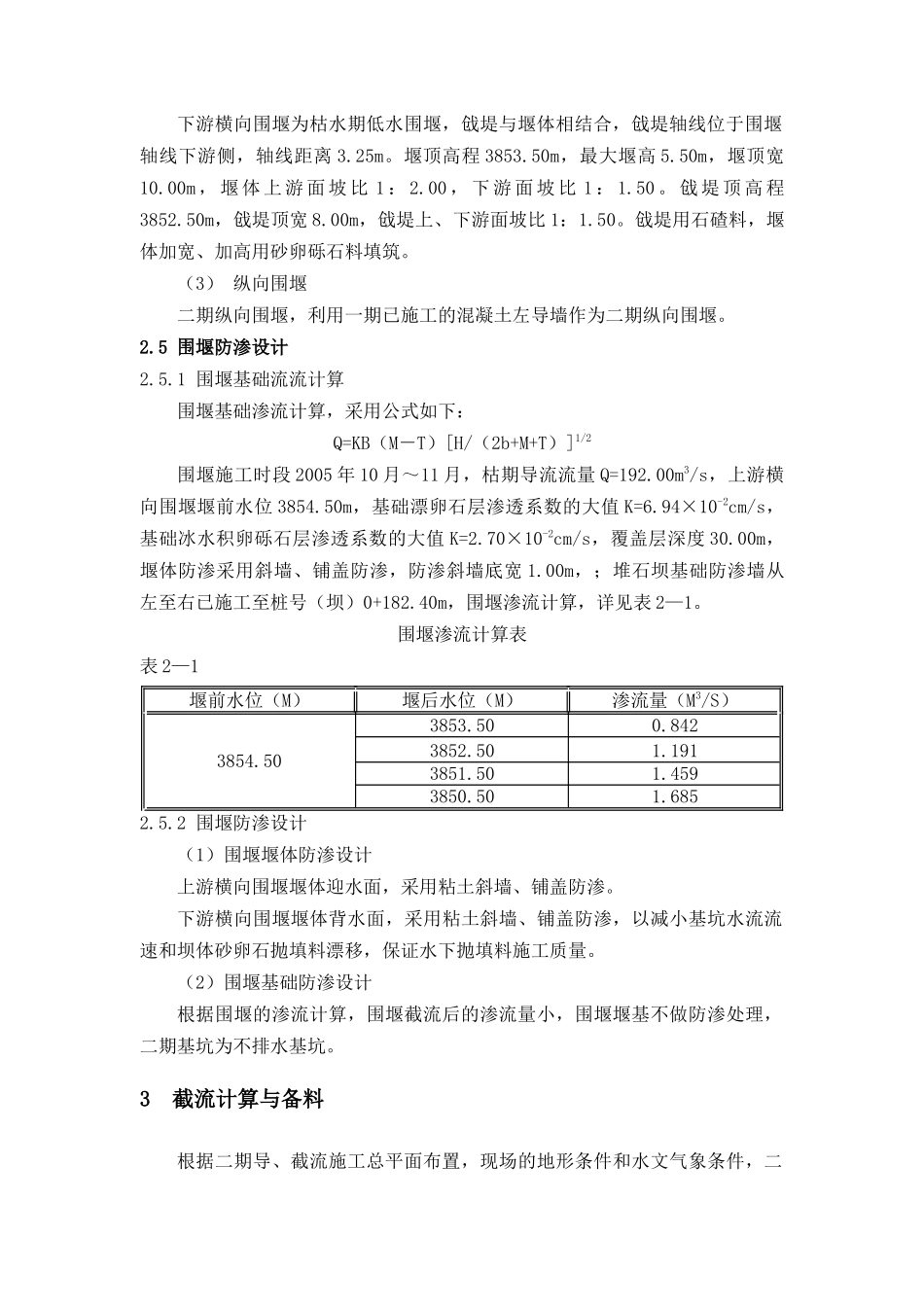

某河直孔水电站二期导截流施工_第3页
3/7
西藏拉萨河直孔水电站二期导截流施工吴建军 任跃勤(中国水利水电第七工程局.四川 温江)摘 要:在西藏直孔水电站建设过程中,水电七局、基础局联营体与设计、监理、业主,根据工程实际采用新技术、新工艺,保证二期导截流按时完成,为 2006 年首台机发电奠定了基础。关键词:二期导截流;截流计算与备料;截流施工1 工程概况西藏拉萨河直孔水电站枢纽建筑物由混凝土坝、堆石坝、引水系统及岸边厂房系统组成。工程主河床为混凝土坝,最大坝高 44.60m,左岸为碎石土心墙堆石坝,最大坝高 44.60m,正常蓄水位为 3888.00m,总库容为 2.24 亿 m3,调节库容 1.07 亿 m3,具年调节性能,电站采用混合式开发,设计水头 30.00m,装机容量 4×25MW,多年平均发电量 4.07 亿 kw·h。2 二期导截流设计2.1 导流设计二期导流时段划分两个时段,第一导流时段 2005 年 10 月~2006 年 2 月,采用二期围堰挡水,河水全部由一期导流底孔、永久冲砂底孔泄流;第二导流时段 2006 年 3 月~主汛期,采用左岸堆石坝坝体挡水,河水全部由一期导流底孔、永久底孔泄流。根据导流时段划分,导流标准为枯期导流和汛期导流。枯期导流标准、流量 Qp=5%=192.00m3/s,上游横向围堰堰前水位 3854.50m,下游横向围堰堰后水位3851.64m;汛期导流标准、流量 Qp=2%=2530.00m3/s,上游横向围堰堰前水位3869.35m,下游围堰堰后水位 3856.60m。2.2 截流设计二期截流标准、流量 Qp=20%=260.00m3/s,截流时间 2005 年 10 月 20 日,上游横向围堰堰前水位 3855.08m,下游横向围堰堰后水位 3852.00m。截流施工方法为单戗立堵法。2.3 围堰设计二期围堰设计挡水时段 2005 年 10 月~2006 年 2 月,二期围标准、流量Qp=10%=525.00m3/s(10 月份平均流量),上游横向围堰堰前水位 3856.50m,下游横向围堰堰后水位 3852.82m。2.4 围堰设计参数确定二期围堰平面布置建筑物:上游横向围堰、下游横向围堰和纵向围堰。上游横向围堰位于上游坝体外,围堰轴线分为两段,轴线 OA 段与 0#导墙平行 , AB 段 与 坝 轴 线 成 10° 夹 角 , 左 岸 偏 向 上 游 , 轴 线 OA 段 桩 号 0 -085.71m,OA 段长 8.37m,围堰轴线长度为 124.27m。下游横向围堰轴线与坝轴线平行布置,与⑩号混凝土导墙相接。下游横向围堰轴线桩号 0+117.70m,围堰轴线长度 148.92m。二期纵向围堰,利用一期纵向混凝土导墙作二期纵向围堰...
