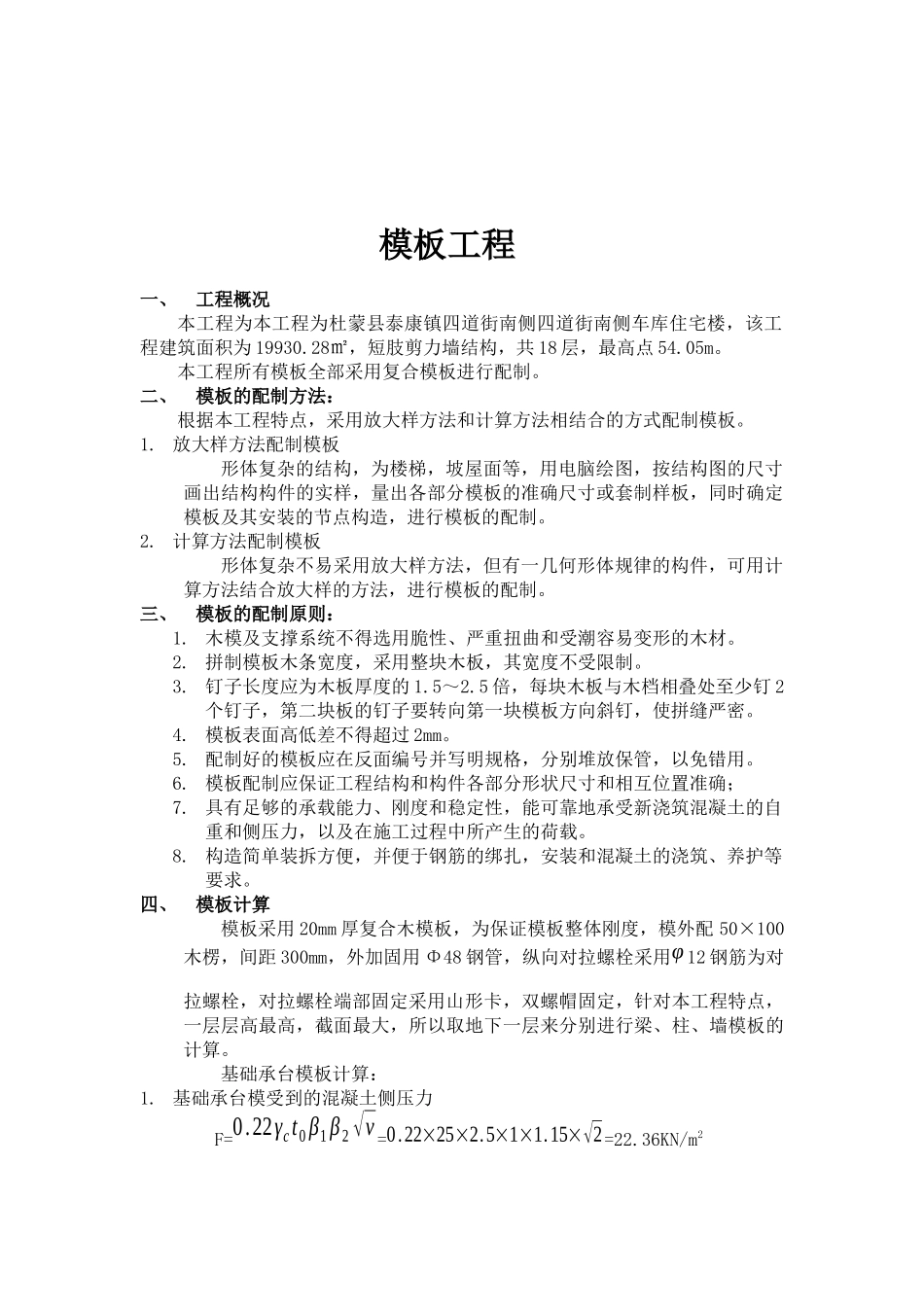

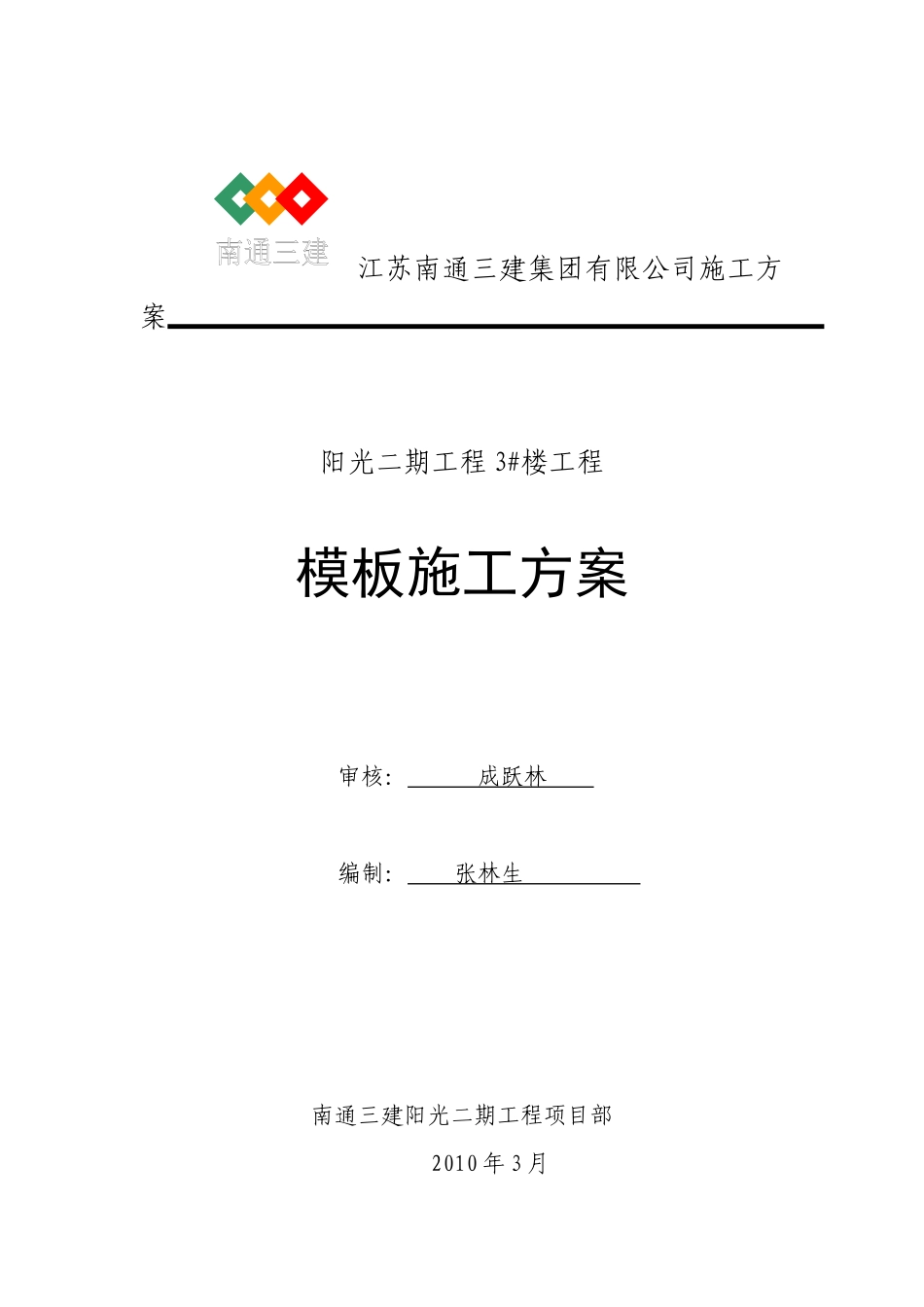

江苏南通三建集团有限公司施工方案阳光二期工程 3#楼工程模板施工方案 审核： 成跃林 编制： 张林生 南通三建阳光二期工程项目部2010 年 3 月模板工程一、工程概况本工程为本工程为杜蒙县泰康镇四道街南侧四道街南侧车库住宅楼，该工程建筑面积为 19930.28㎡，短肢剪力墙结构，共 18 层，最高点 54.05m。本工程所有模板全部采用复合模板进行配制。二、模板的配制方法：根据本工程特点，采用放大样方法和计算方法相结合的方式配制模板。1. 放大样方法配制模板形体复杂的结构，为楼梯，坡屋面等，用电脑绘图，按结构图的尺寸画出结构构件的实样，量出各部分模板的准确尺寸或套制样板，同时确定模板及其安装的节点构造，进行模板的配制。2. 计算方法配制模板形体复杂不易采用放大样方法，但有一几何形体规律的构件，可用计算方法结合放大样的方法，进行模板的配制。三、模板的配制原则：1. 木模及支撑系统不得选用脆性、严重扭曲和受潮容易变形的木材。2. 拼制模板木条宽度，采用整块木板，其宽度不受限制。3. 钉子长度应为木板厚度的 1.5～2.5 倍，每块木板与木档相叠处至少钉 2个钉子，第二块板的钉子要转向第一块模板方向斜钉，使拼缝严密。4. 模板表面高低差不得超过 2mm。5. 配制好的模板应在反面编号并写明规格，分别堆放保管，以免错用。6. 模板配制应保证工程结构和构件各部分形状尺寸和相互位置准确；7. 具有足够的承载能力、刚度和稳定性，能可靠地承受新浇筑混凝土的自重和侧压力，以及在施工过程中所产生的荷载。8. 构造简单装拆方便，并便于钢筋的绑扎，安装和混凝土的浇筑、养护等要求。四、模板计算模板采用 20mm 厚复合木模板，为保证模板整体刚度，模外配 50×100木楞，间距 300mm，外加固用 Φ48 钢管，纵向对拉螺栓采用φ 12 钢筋为对拉螺栓，对拉螺栓端部固定采用山形卡，双螺帽固定，针对本工程特点，一层层高最高，截面最大，所以取地下一层来分别进行梁、柱、墙模板的计算。基础承台模板计算：1. 基础承台模受到的混凝土侧压力F=0.22γct0β1β 2 √ν =0.22×25×2.5×1×1.15×√2=22.36KN/m2F=γ c H =25×1.1=27.5 KN/m2式中 F—新浇砼对模板的最大侧压力(KN/m2);γ c —混凝土的重力密度(KN/m3);t 0—新浇混凝土的初凝时间, 采用 2.5h 计算;T—混凝土的温度(℃);ν —混凝土的浇灌速度H—混凝土侧压力计算位置处至新浇混凝土顶面的总高度;β1—外加剂影响修正系统，...
