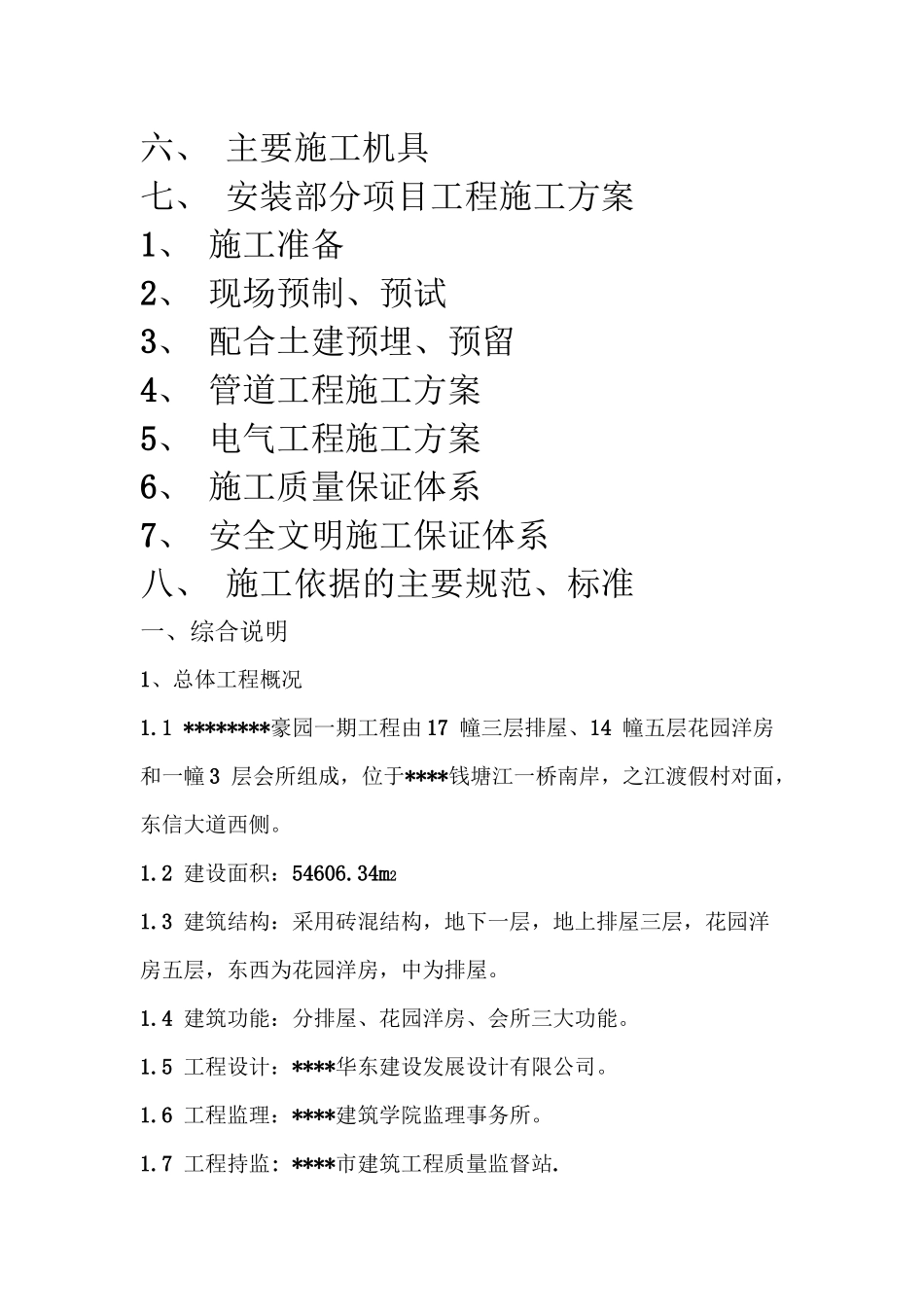

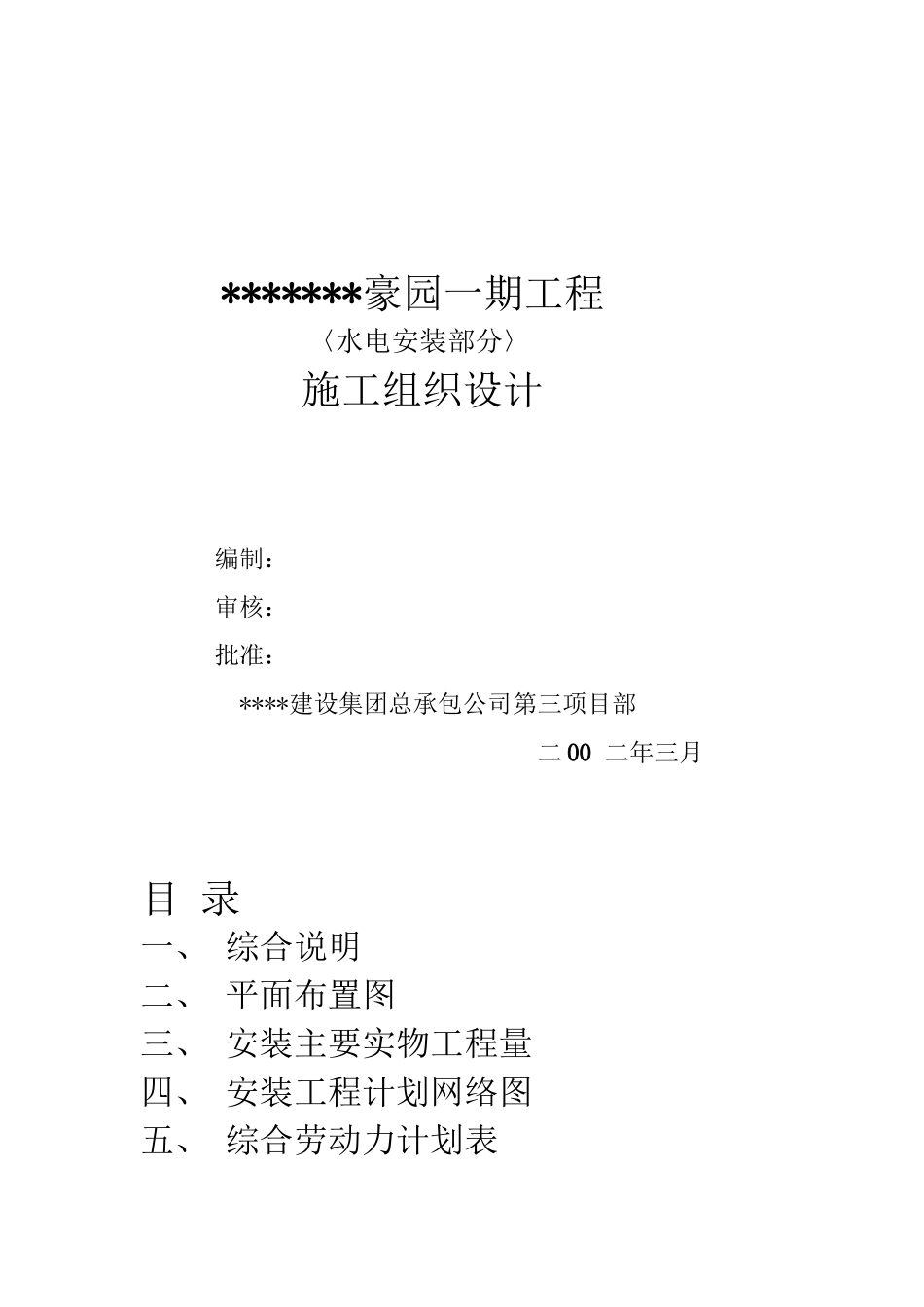

*******豪园一期工程〈水电安装部分〉施工组织设计编制：审核：批准：****建设集团总承包公司第三项目部二 00 二年三月目 录一、 综合说明二、 平面布置图三、 安装主要实物工程量四、 安装工程计划网络图五、 综合劳动力计划表六、 主要施工机具七、 安装部分项目工程施工方案1、 施工准备2、 现场预制、预试3、 配合土建预埋、预留4、 管道工程施工方案5、 电气工程施工方案6、 施工质量保证体系7、 安全文明施工保证体系八、 施工依据的主要规范、标准一、综合说明1、总体工程概况1.1 ********豪园一期工程由 17 幢三层排屋、14 幢五层花园洋房和一幢 3 层会所组成，位于****钱塘江一桥南岸，之江渡假村对面，东信大道西侧。1.2 建设面积：54606.34m21.3 建筑结构：采用砖混结构，地下一层，地上排屋三层，花园洋房五层，东西为花园洋房，中为排屋。1.4 建筑功能：分排屋、花园洋房、会所三大功能。1.5 工程设计：****华东建设发展设计有限公司。1.6 工程监理：****建筑学院监理事务所。1.7 工程持监: ****市建筑工程质量监督站.二、平面布置图见土建总平面布置图三、安装主要实物工程量（该工程量是估计值、仅作为制订进度计划、劳动力计划的参考）1、给排水1） UPVC 塑料管 约 25000 米2） 镀锌钢管 约 150 米3）无缝钢管 约 10 米4） ABS 管 约 10000 米5） 各类 阀门 龙头、角阀 约 4256 只6） 管 件 约 43559 只7） 法 兰 7 副8） 泵 类 2 台9 ）消防箱 9 只10） 卫生器具 约 220011） 水表 221 只12） 金属支架 2T13142、电气1 ）总配电柜（电表箱） 221 套2 ）各类配电箱 748 套3 ）各类 UPVC 电线管 约 35000 米4 ）各类电线 约 116000 米5 ）各类灯具、开关 约 10718 只6） 各类焊接钢管 约 7750 米7 ）接地干线 约 14500 米8 ）各类安全指示灯、照明灯9） 各类暗插座10） 等电位箱 约 974 只11）四、********豪园一期安装工程计划网络图（附后）五、综合劳动力计划表2002 年月 3 4 5 6 7 8 9 10管 工 2 4 8 16 16 16 16 10电 工 10 15 20 20 22 22 22 16电焊工 3 3 5 5 5 5 5 2油漆工 1 1 1 1 1 1 1 2气焊工 1 1 1 1 1 1 1 1维 修 1 1 2 2 2 2 2 2普 工 6 10 12 14 14 14 14 14起重工 1 1 1 1 1 1 1 1总 计 25 36 50 60 60 ...
