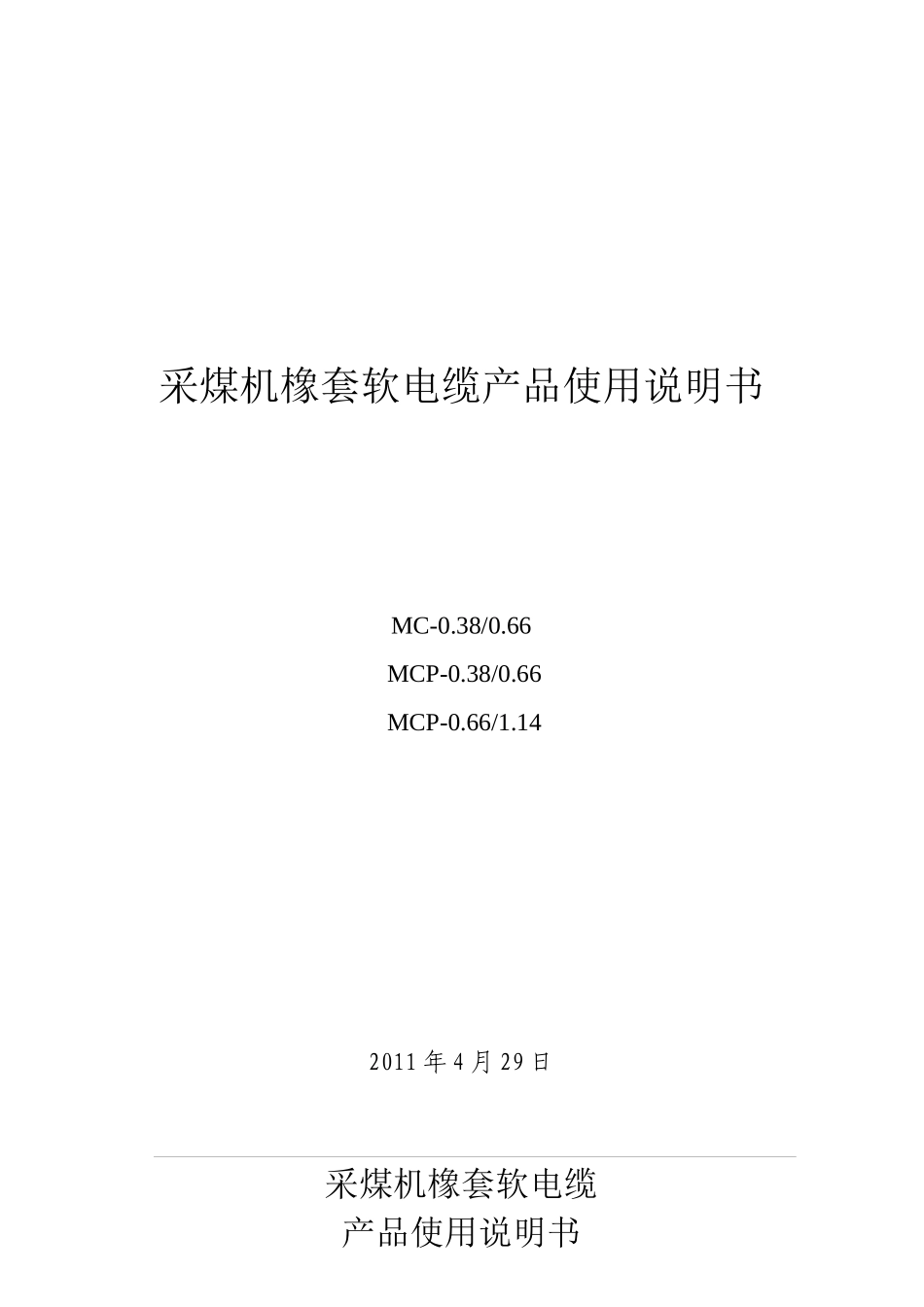

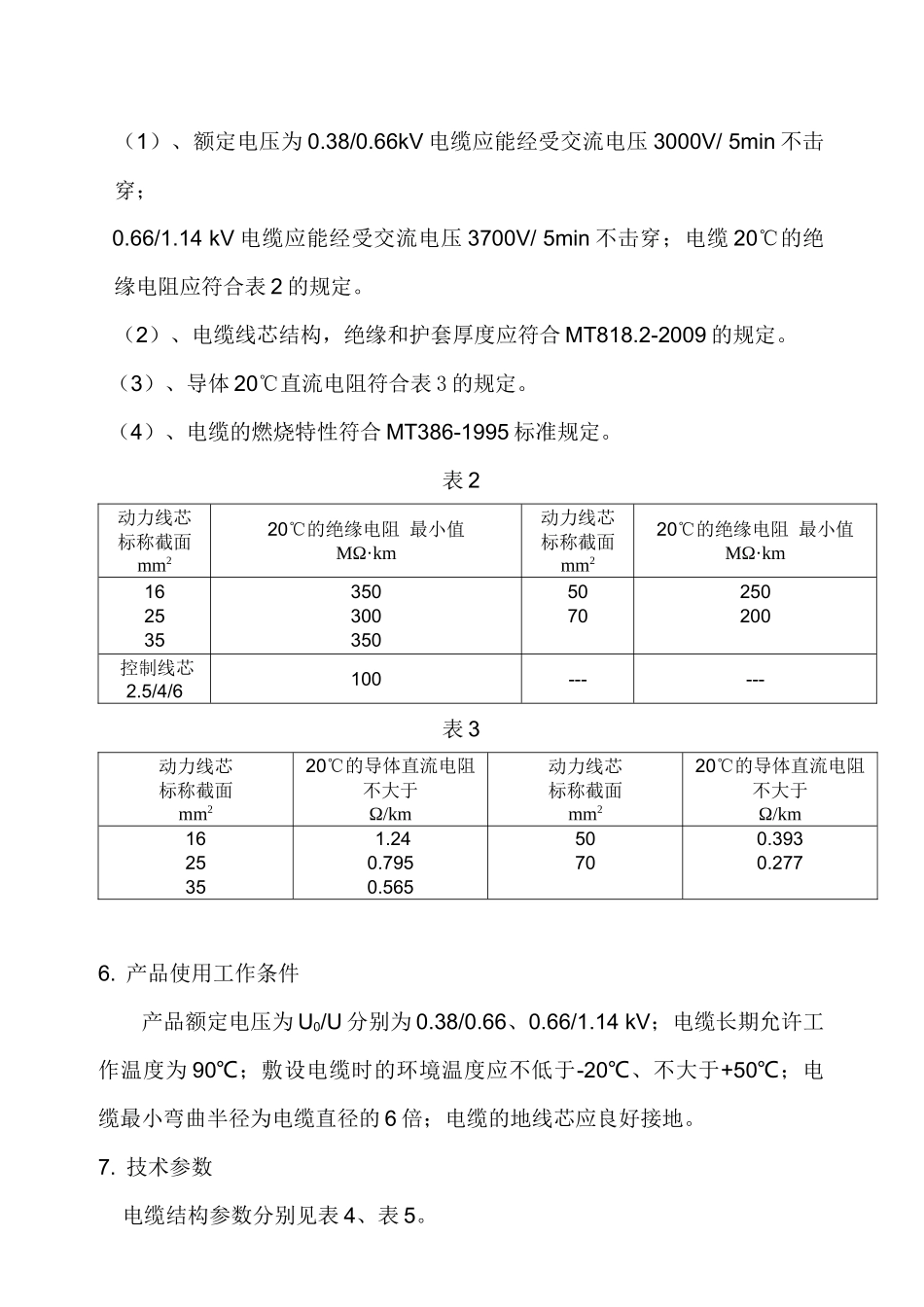

采煤机橡套软电缆产品使用说明书MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.142011 年 4 月 29 日采煤机橡套软电缆产品使用说明书1. 产品执行标准 产品执行标准见表 1。2. 用途本产品为额定电压 0.66/1.14kV 及以下采煤机及类似设备用铜芯橡皮护套软电缆，适用于额定电压 0.66/1.14kV 及以下采煤机及类似设备的电源连接，具有耐油、阻燃和抗冲击力、抗撕性等特点。3. 产品名称、型号、规格电缆的名称、型号、规格及执行标准见表 1。表 1型 号产 品 名 称 规 格 mm2执行标准MC-0.38/0.66采煤机橡套软电缆16-50MT818.2-2009MCP-0.38/0.66采煤机屏蔽橡套软电缆16-50MT818.2-2009MCP-0.66/1.14采煤机屏蔽橡套软电缆35-70MT818.2-20094. 产品结构图 MC-0.38/0.66 MCP-0.38/0.66 MCP-0.66/1.141－动力线芯导体；2－地线芯导体及半导电层（MC 型电缆可挤包绝缘层）；3－控制线芯导体；4－绝缘；5－动力线芯半导电屏蔽层（MC 型电缆无屏蔽层）；6－外护套。5. 技术要求（1）、额定电压为 0.38/0.66kV 电缆应能经受交流电压 3000V/ 5min 不击穿；0.66/1.14 kV 电缆应能经受交流电压 3700V/ 5min 不击穿；电缆 20℃的绝缘电阻应符合表 2 的规定。（2）、电缆线芯结构，绝缘和护套厚度应符合 MT818.2-2009 的规定。（3）、导体 20℃直流电阻符合表 3 的规定。（4）、电缆的燃烧特性符合 MT386-1995 标准规定。表 2动力线芯标称截面mm220℃的绝缘电阻 最小值MΩ·km动力线芯标称截面mm220℃的绝缘电阻 最小值MΩ·km1625353503003505070250200 控制线芯2.5/4/6100------表 3动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km动力线芯标称截面mm220℃的导体直流电阻不大于Ω/km162535 1.240.7950.56550700.3930.277 6. 产品使用工作条件产品额定电压为 U0/U 分别为 0.38/0.66、0.66/1.14 kV；电缆长期允许工作温度为 90℃；敷设电缆时的环境温度应不低于-20℃、不大于+50℃；电缆最小弯曲半径为电缆直径的 6 倍；电缆的地线芯应良好接地。7. 技术参数 电缆结构参数分别见表 4、表 5。表 4 额定电压 0.38/0.66 kV 电缆尺寸参数 芯数×导体标称截面mm2标称厚度mm电缆外径mm动力线芯地线芯动力线芯绝缘护套MC-0.38/0.66MCP-0.38/0.663×163×253×353×501×41×61×61×101.61.81.82.04.55.55.55.529.5~34.536.0~41.039.0~45.044.0~50.533.0~38.039.0~45.042.5~48.547.5~54.5表 5 ...
