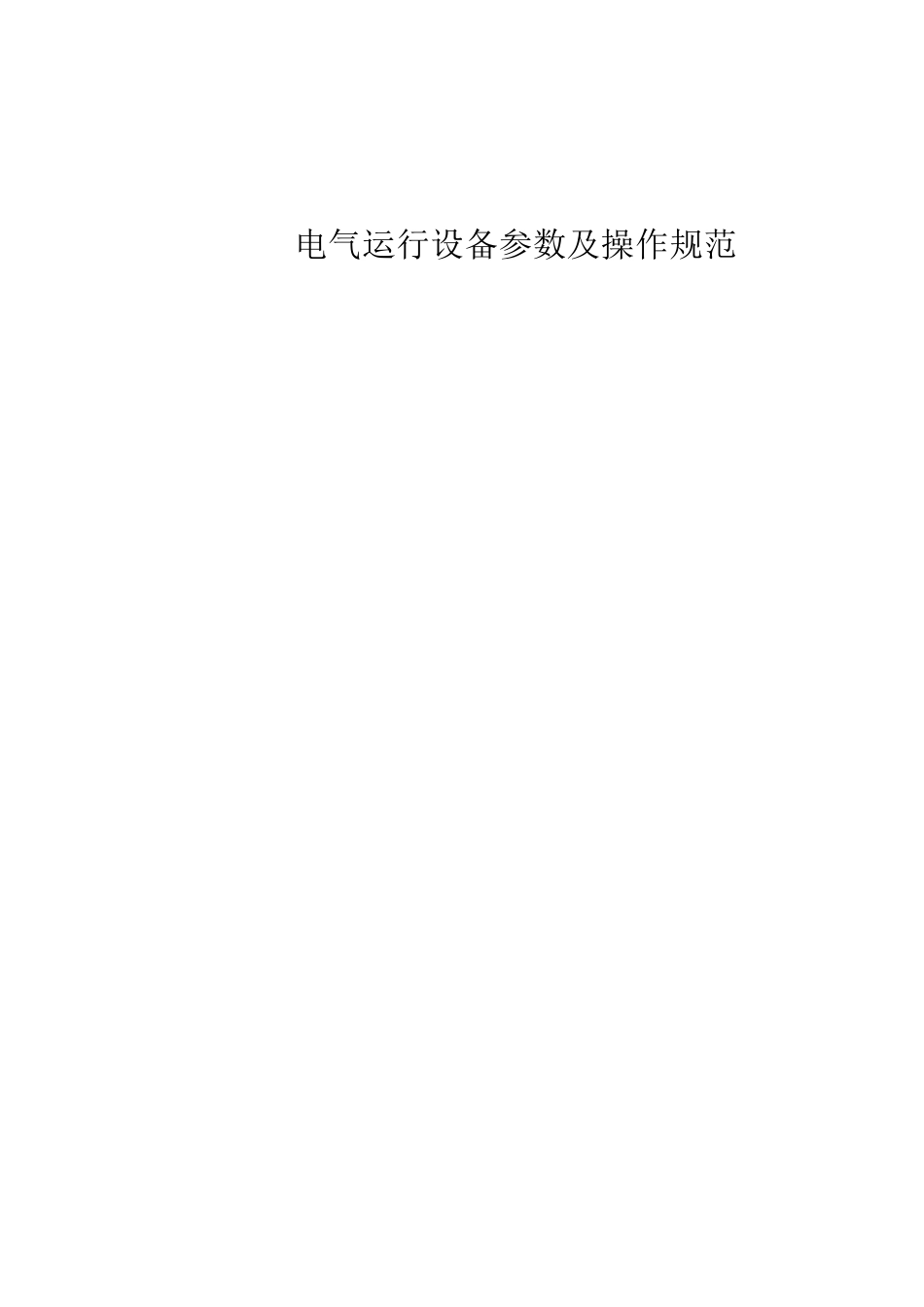

电气运行设备参数及操作规范VIP免费

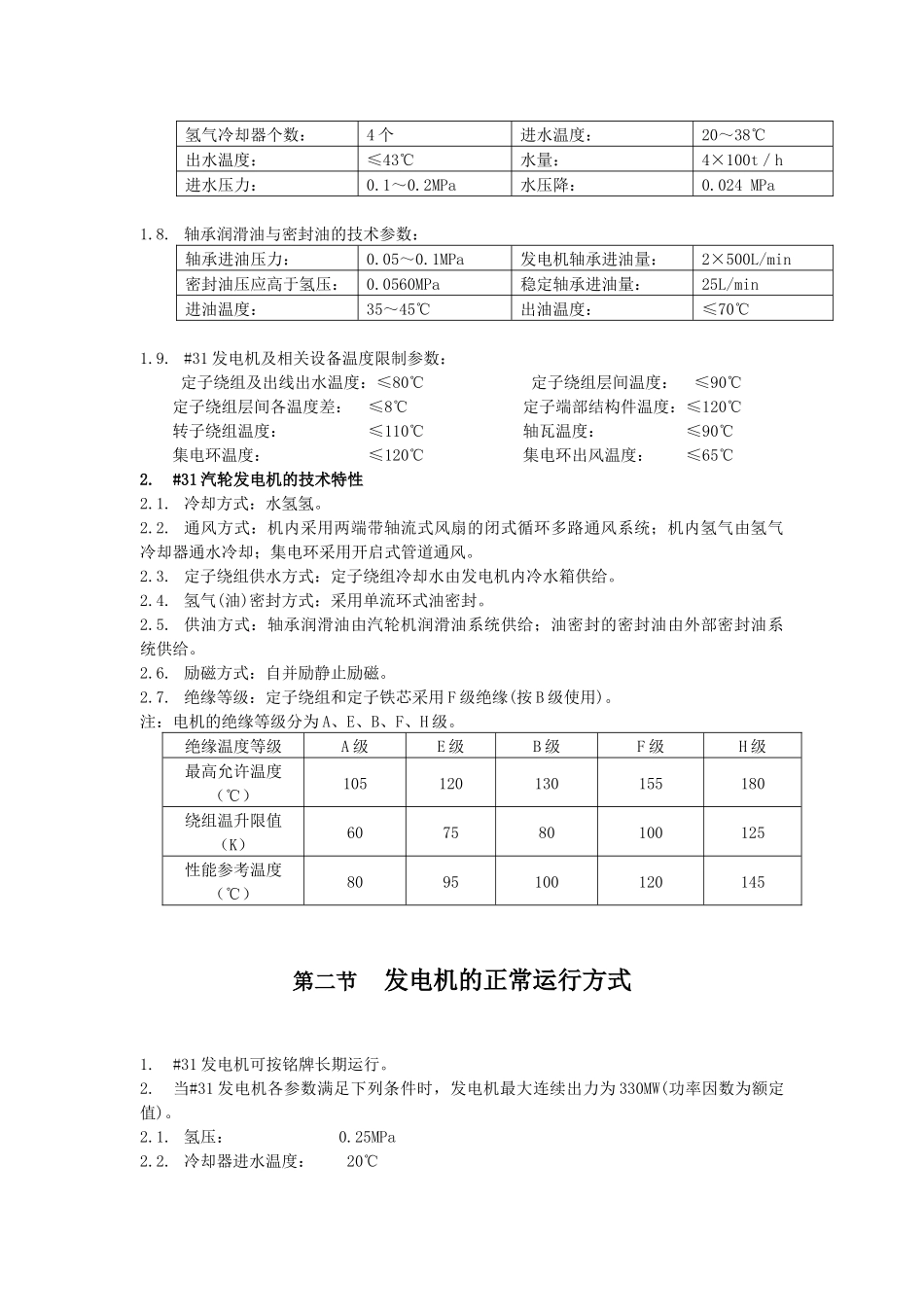

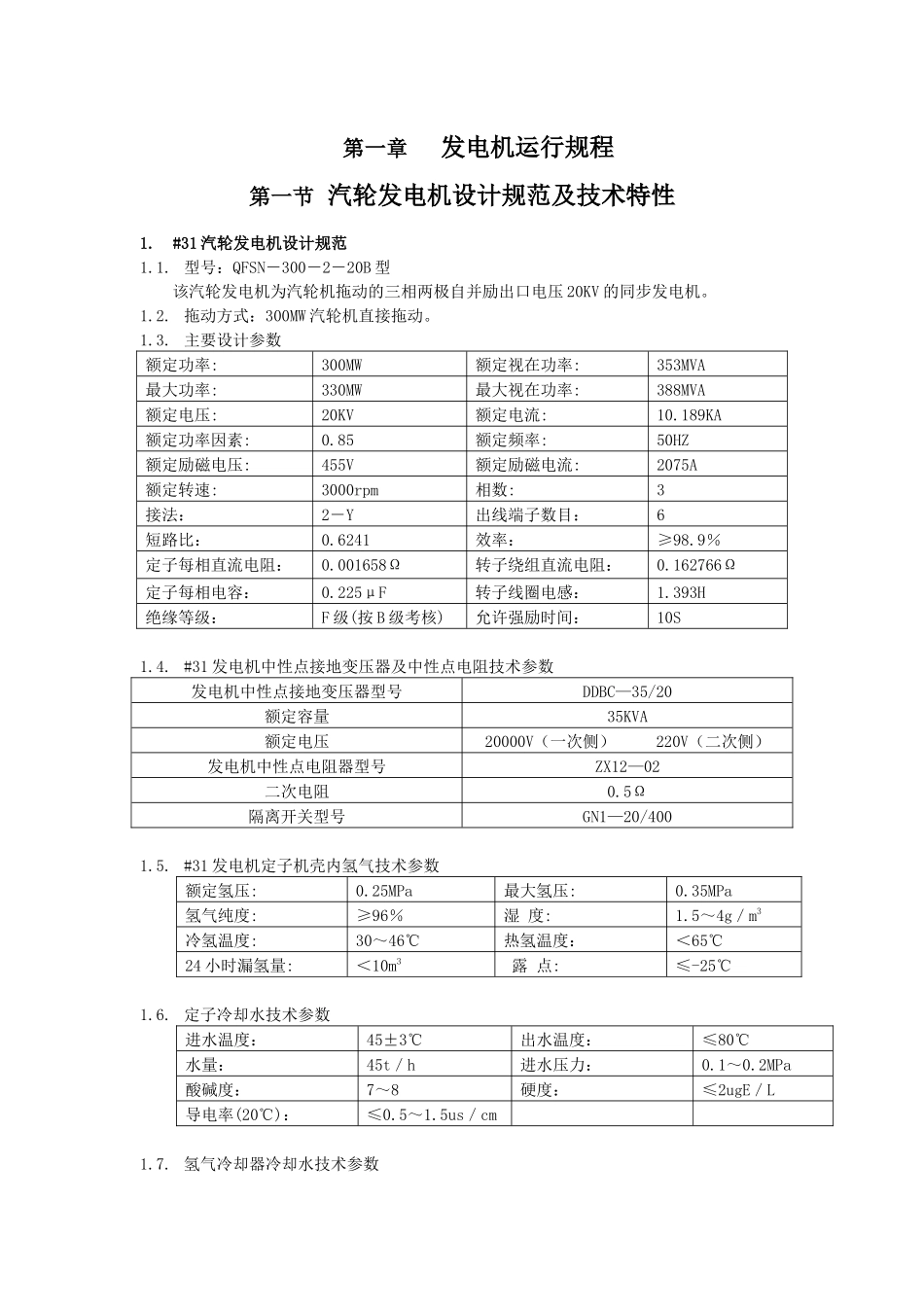

电气运行设备参数及操作规范第一章发电机运行规程第一节 汽轮发电机设计规范及技术特性1.#31 汽轮发电机设计规范1.1. 型号：QFSN－300－2－20B 型 该汽轮发电机为汽轮机拖动的三相两极自并励出口电压 20KV 的同步发电机。1.2. 拖动方式：300MW 汽轮机直接拖动。1.3. 主要设计参数额定功率:300MW额定视在功率:353MVA最大功率:330MW最大视在功率:388MVA额定电压:20KV额定电流:10.189KA额定功率因素:0.85额定频率:50HZ额定励磁电压:455V额定励磁电流:2075A额定转速:3000rpm相数:3接法：2－Y出线端子数目：6短路比：0.6241效率：≥98.9％定子每相直流电阻：0.001658Ω转子绕组直流电阻：0.162766Ω定子每相电容：0.225μF转子线圈电感：1.393H绝缘等级：F 级(按 B 级考核)允许强励时间：10S1.4. #31 发电机中性点接地变压器及中性点电阻技术参数发电机中性点接地变压器型号DDBC—35/20额定容量35KVA额定电压20000V（一次侧） 220V（二次侧）发电机中性点电阻器型号ZX12—02二次电阻0.5Ω隔离开关型号GN1—20/4001.5. #31 发电机定子机壳内氢气技术参数额定氢压:0.25MPa最大氢压:0.35MPa氢气纯度:≥96％湿 度:1.5～4g／m3冷氢温度:30～46℃热氢温度：＜65℃24 小时漏氢量:＜10m3 露 点:≤-25℃1.6. 定子冷却水技术参数进水温度：45±3℃出水温度：≤80℃水量：45t／h进水压力：0.1～0.2MPa酸碱度：7～8硬度：≤2ugE／L导电率(20℃)：≤0.5～1.5us／cm1.7. 氢气冷却器冷却水技术参数氢气冷却器个数：4 个进水温度：20～38℃出水温度：≤43℃水量：4×100t／h进水压力：0.1～0.2MPa水压降：0.024 MPa1.8. 轴承润滑油与密封油的技术参数： 轴承进油压力：0.05～0.1MPa发电机轴承进油量：2×500L/min密封油压应高于氢压：0.0560MPa稳定轴承进油量：25L/min进油温度：35～45℃出油温度：≤70℃1.9. #31 发电机及相关设备温度限制参数： 定子绕组及出线出水温度：≤80℃ 定子绕组层间温度： ≤90℃定子绕组层间各温度差： ≤8℃ 定子端部结构件温度：≤120℃ 转子绕组温度： ≤110℃ 轴瓦温度： ≤90℃ 集电环温度： ≤120℃ 集电环出风温度： ≤65℃2.#31 汽轮发电机的技术特性 2.1. 冷却方式：水氢氢。2.2. 通风方式：机内采用两端带轴流式风扇的闭式循环多路通风系统；机内氢气由氢气冷却器通水冷却；集电环采用开启式管道通风。2.3. 定子绕组供水方式：定子绕组冷却水由发电机内冷水箱供给。2.4. 氢气(...
