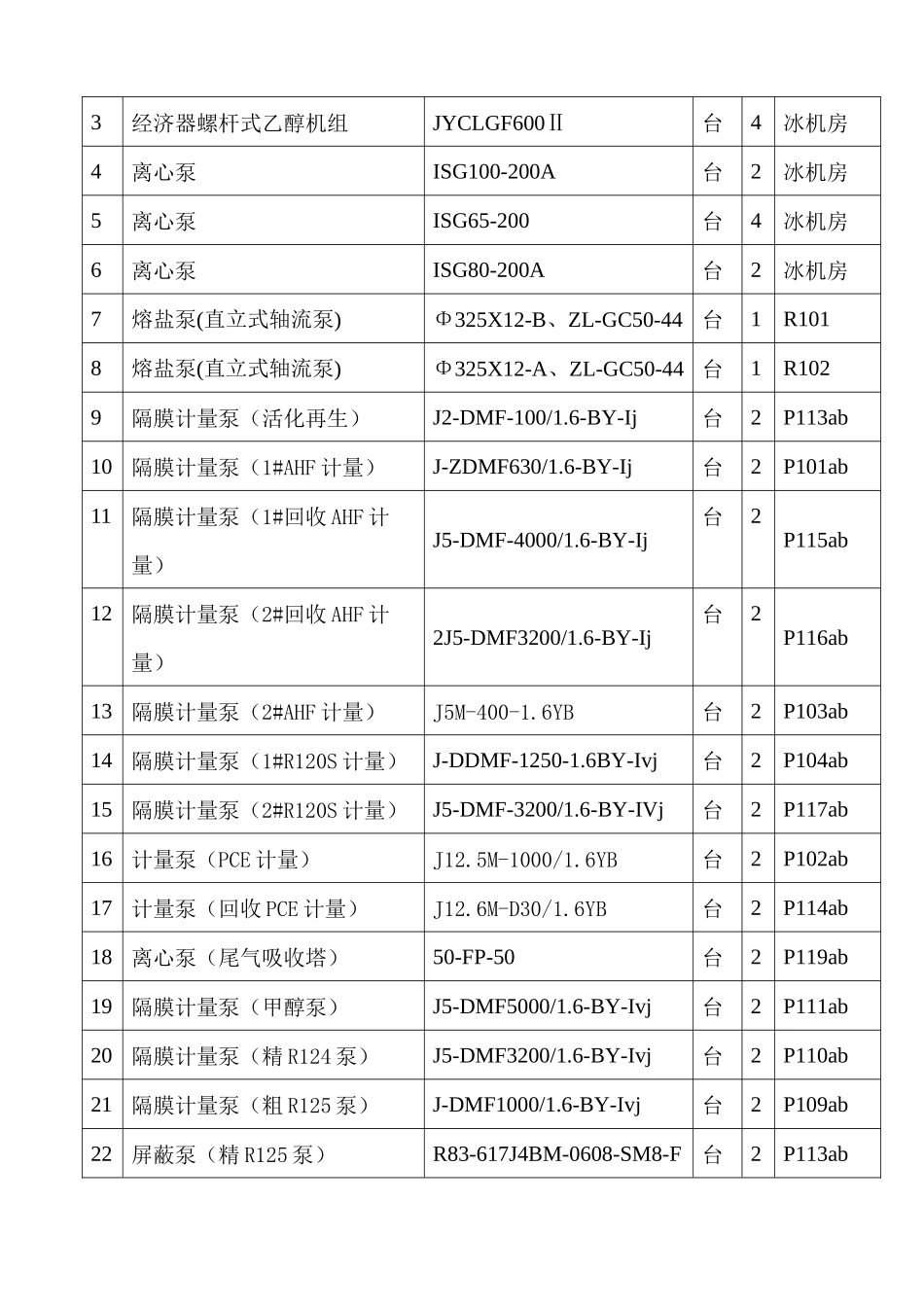

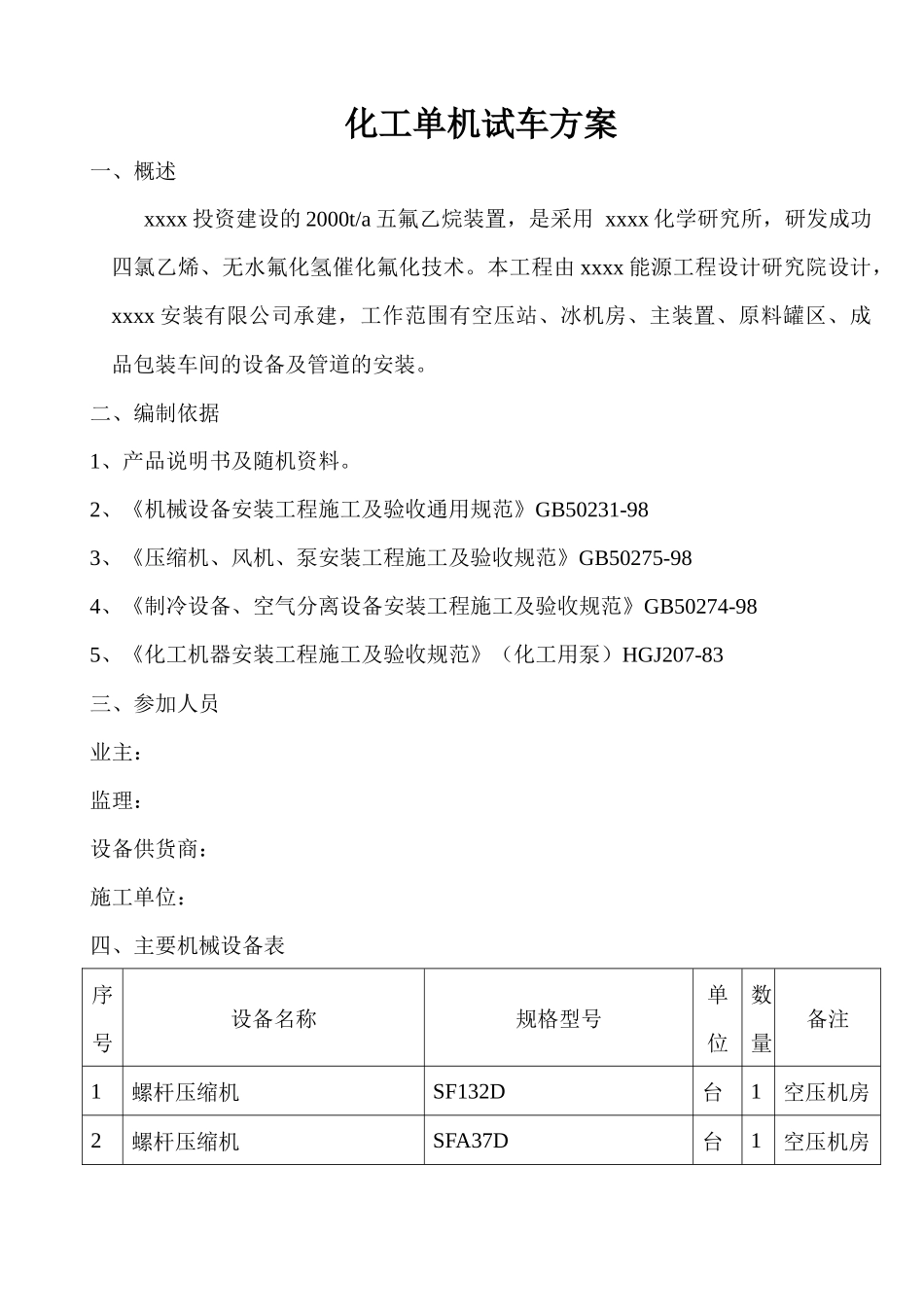

化工单机试车方案一、概述xxxx 投资建设的 2000t/a 五氟乙烷装置，是采用 xxxx 化学研究所，研发成功四氯乙烯、无水氟化氢催化氟化技术。本工程由 xxxx 能源工程设计研究院设计，xxxx 安装有限公司承建，工作范围有空压站、冰机房、主装置、原料罐区、成品包装车间的设备及管道的安装。二、编制依据1、产品说明书及随机资料。2、《机械设备安装工程施工及验收通用规范》GB50231-983、《压缩机、风机、泵安装工程施工及验收规范》GB50275-984、《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-985、《化工机器安装工程施工及验收规范》（化工用泵）HGJ207-83三、参加人员业主：监理：设备供货商：施工单位： 四、主要机械设备表序号设备名称规格型号单位数量备注1螺杆压缩机SF132D台1空压机房2螺杆压缩机SFA37D台1空压机房3经济器螺杆式乙醇机组JYCLGF600Ⅱ台4冰机房4离心泵ISG100-200A台2冰机房5离心泵ISG65-200台4冰机房6离心泵ISG80-200A台2冰机房7熔盐泵(直立式轴流泵)Φ325X12-B、ZL-GC50-44台1R1018熔盐泵(直立式轴流泵)Φ325X12-A、ZL-GC50-44台1R1029隔膜计量泵（活化再生）J2-DMF-100/1.6-BY-Ij台2P113ab10隔膜计量泵（1#AHF 计量）J-ZDMF630/1.6-BY-Ij台2P101ab11隔膜计量泵（1#回收 AHF 计量）J5-DMF-4000/1.6-BY-Ij台2P115ab12隔膜计量泵（2#回收 AHF 计量）2J5-DMF3200/1.6-BY-Ij台2P116ab13隔膜计量泵（2#AHF 计量）J5M-400-1.6YB台2P103ab14隔膜计量泵（1#R120S 计量）J-DDMF-1250-1.6BY-Ivj台2P104ab15隔膜计量泵（2#R120S 计量）J5-DMF-3200/1.6-BY-IVj台2P117ab16计量泵（PCE 计量）J12.5M-1000/1.6YB台2P102ab17计量泵（回收 PCE 计量）J12.6M-D30/1.6YB台2P114ab18离心泵（尾气吸收塔）50-FP-50台2P119ab19隔膜计量泵（甲醇泵）J5-DMF5000/1.6-BY-Ivj台2P111ab20隔膜计量泵（精 R124 泵）J5-DMF3200/1.6-BY-Ivj台2P110ab21隔膜计量泵（粗 R125 泵）J-DMF1000/1.6-BY-Ivj台2P109ab22屏蔽泵（精 R125 泵）R83-617J4BM-0608-SM8-F台2P113ab23屏蔽泵（精 R115 泵）R83-616J4BM-0608-SM8-F台2P112ab24离心泵（冷凝水）ISG50-200A台2 25盐酸循环泵IH50-32-200台2P105ab26水洗泵IH50-32-200台4P106abcd27碱洗泵（离心泵）KDWH50-200A台3P107abc28碱液配制泵（离心泵）KDWH50-200A台1P10829装置污水泵IH50-32-200台1 30五氟乙烷压缩机VW-4.5/16台2C101ab31R115 成品泵（屏蔽泵）R83-516J4BM-0...
