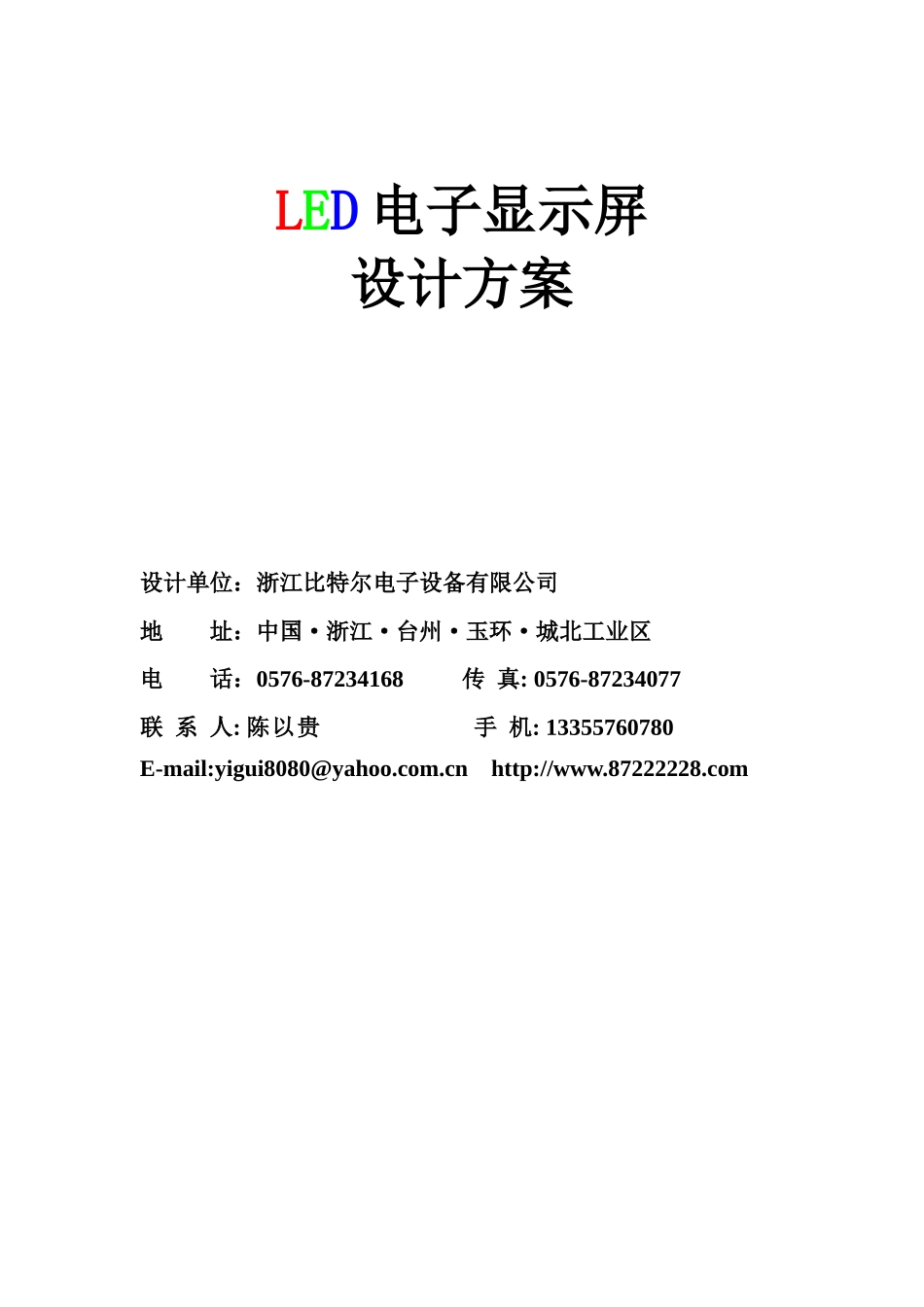

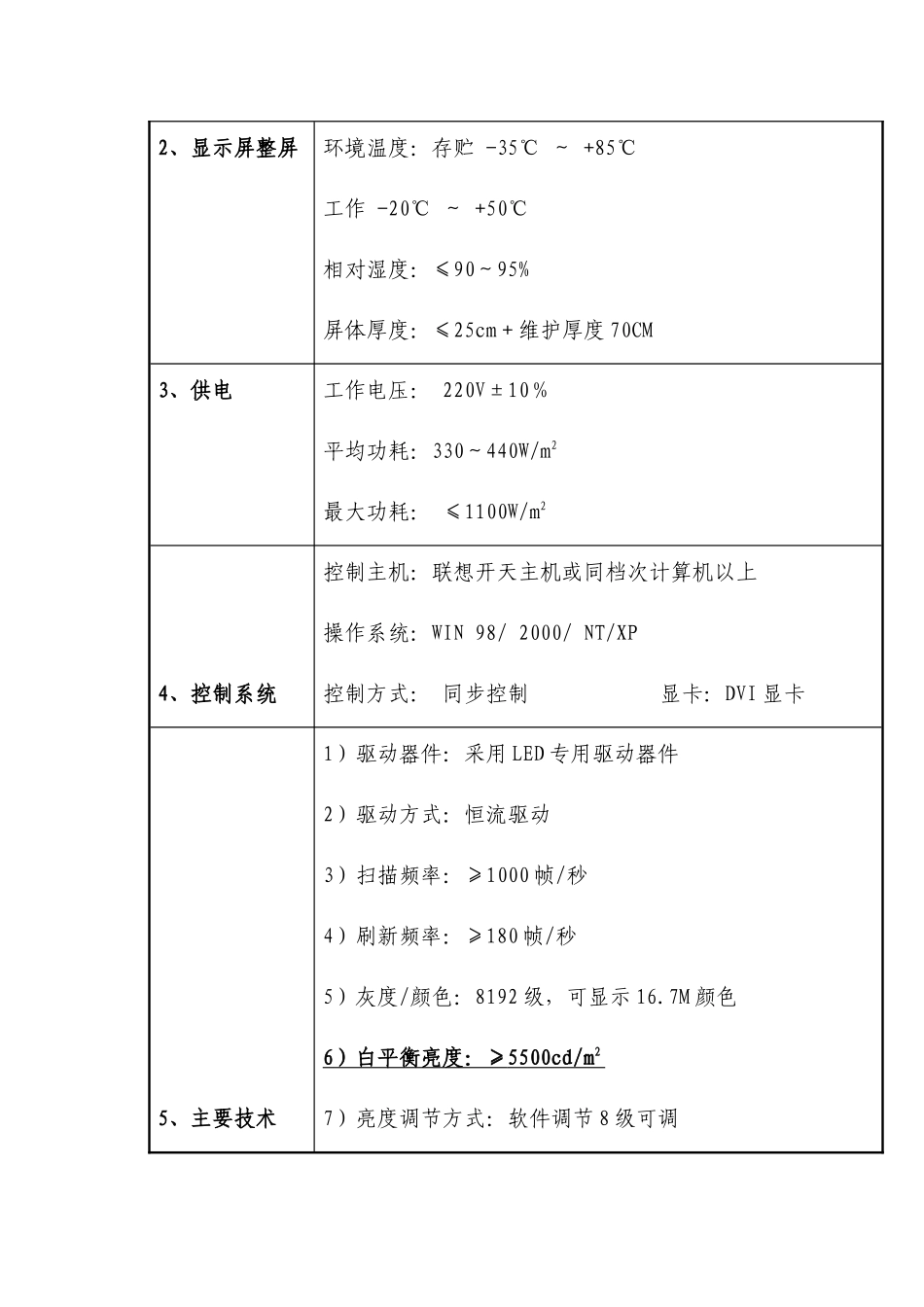

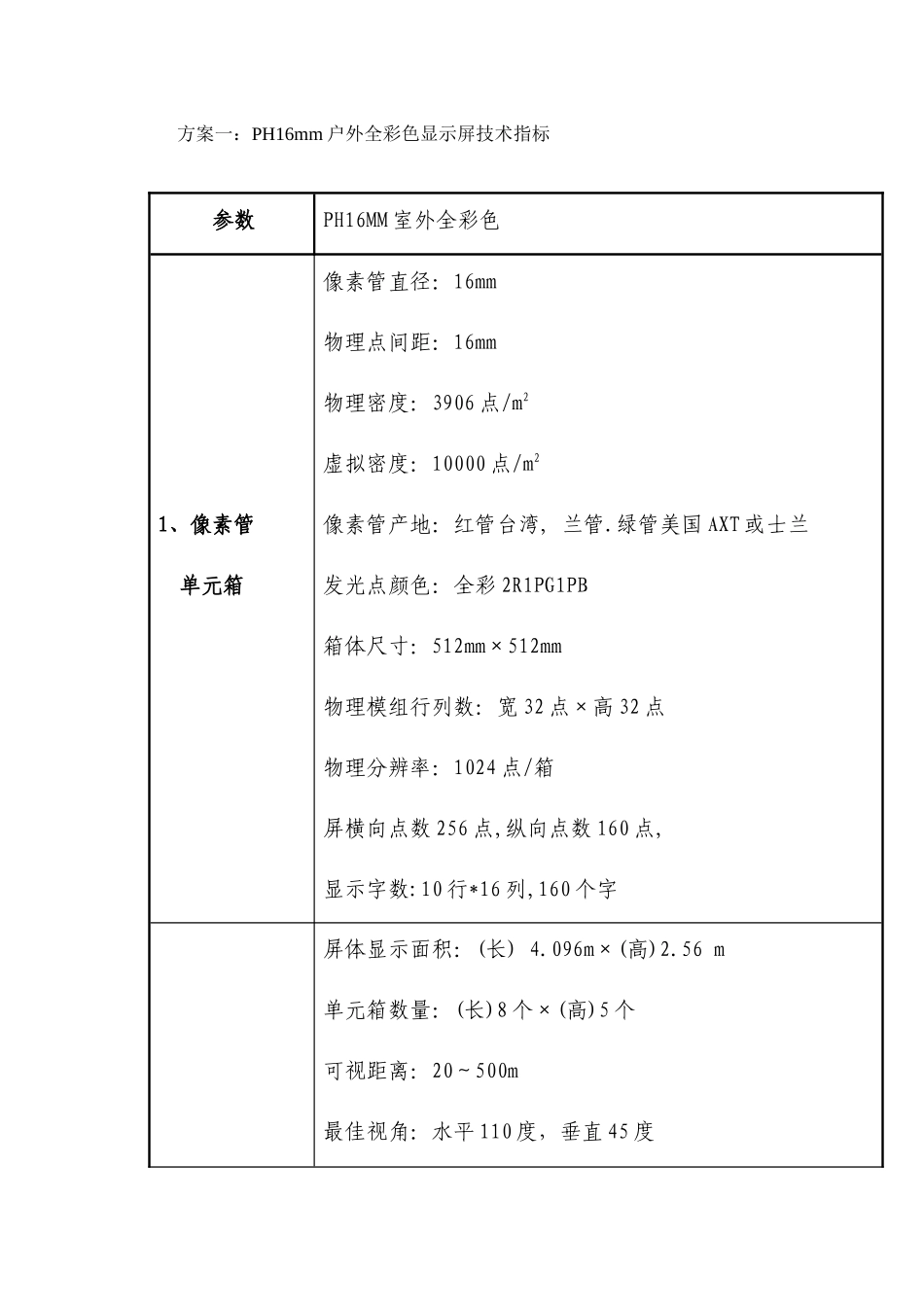

LED 电子显示屏设计方案设计单位：浙江比特尔电子设备有限公司地 址：中国·浙江·台州·玉环·城北工业区电 话：0576-87234168 传 真: 0576-87234077联 系 人: 陈以贵 手 机: 13355760780E-mail:yigui8080@yahoo.com.cn http://www.87222228.com方案一：PH16mm 户外全彩色显示屏技术指标参数PH16MM 室外全彩色1、像素管单元箱像素管直径：16mm物理点间距：16mm 物理密度：3906 点/m2 虚拟密度：10000 点/m2像素管产地：红管台湾, 兰管.绿管美国 AXT 或士兰发光点颜色：全彩 2R1PG1PB箱体尺寸：512mm×512mm物理模组行列数：宽 32 点×高 32 点物理分辨率：1024 点/箱屏横向点数 256 点,纵向点数 160 点,显示字数:10 行*16 列,160 个字屏体显示面积：(长) 4.096m×(高)2.56 m 单元箱数量：(长)8 个×(高)5 个可视距离：20～500m最佳视角：水平 110 度，垂直 45 度2、显示屏整屏环境温度：存贮 -35℃ ～ +85℃工作 -20℃ ～ +50℃相对湿度：≤90～95%屏体厚度：≤25cm＋维护厚度 70CM3、供电工作电压： 220V±10％平均功耗：330～440W/m2最大功耗： ≤1100W/m24、控制系统控制主机：联想开天主机或同档次计算机以上操作系统：WIN 98/ 2000/ NT/XP控制方式： 同步控制 显卡：DVI 显卡5、主要技术1）驱动器件：采用 LED 专用驱动器件2）驱动方式：恒流驱动3）扫描频率：≥1000 帧/秒4）刷新频率：≥180 帧/秒5）灰度/颜色：8192 级，可显示 16.7M 颜色6 ）白平衡亮度：≥ 5500cd/m 2 7）亮度调节方式：软件调节 8 级可调参数8）视频信号：PAL/NTSC9）视频输入/输出方式：八路输入/八路输出10）控制系统采用：PCTV 非线性编辑卡＋DVI 显卡＋全彩控制卡＋光纤传输11）平均无故障时间：≥20000 小时 12）寿命：10 万小时13）平整度：任意相邻像素间≤0.5mm；模块拼接间隙<1mm ；14）均匀性：像素光强、模块亮度均匀15）电源开关：自动开关 16）开关电源负荷：5V/40A17）计算机显示模式：800×600;1024×76第一章室外全彩 LED 显示屏设备清单及价格组成（1）室外全彩屏工程报价室外显示屏类型PH16(3906 点/M2)（二红一纯绿一纯蓝）箱体尺寸：512MM X 512MM显示屏体费用显示尺寸长 4.096m x 宽 2.56m 显示面积10.486m2单价13000 元合 价 136000 元系统软件开发费通用播放软件赠送系统设备费用计 算 机万/套(客户自理或代购)避雷针万/套(客户自理或代购)配...
