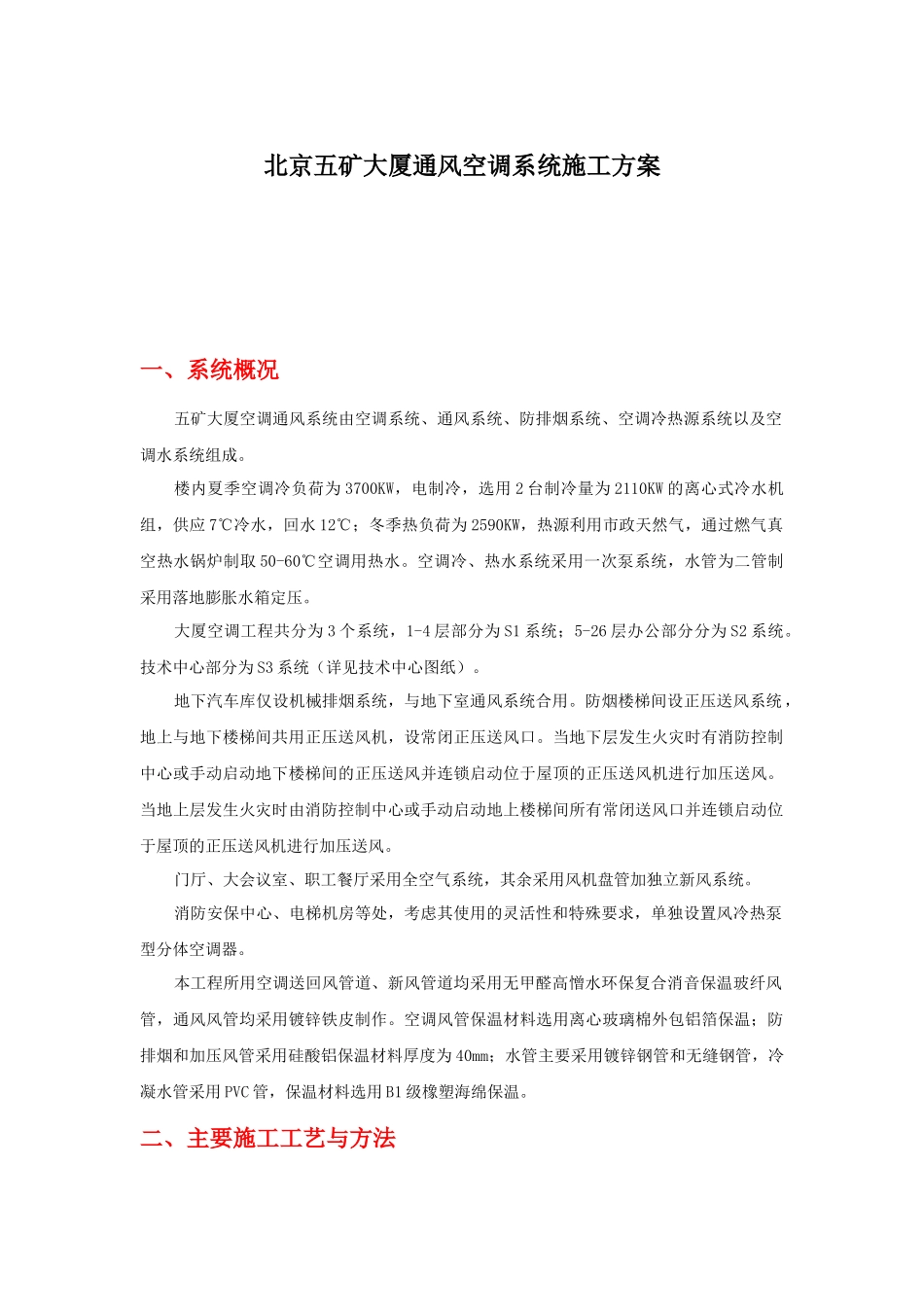

北京五矿大厦通风空调系统施工方案一、系统概况五矿大厦空调通风系统由空调系统、通风系统、防排烟系统、空调冷热源系统以及空调水系统组成。楼内夏季空调冷负荷为 3700KW，电制冷，选用 2 台制冷量为 2110KW 的离心式冷水机组，供应 7℃冷水，回水 12℃；冬季热负荷为 2590KW，热源利用市政天然气，通过燃气真空热水锅炉制取 50-60℃空调用热水。空调冷、热水系统采用一次泵系统，水管为二管制采用落地膨胀水箱定压。大厦空调工程共分为 3 个系统，1-4 层部分为 S1 系统；5-26 层办公部分分为 S2 系统。技术中心部分为 S3 系统（详见技术中心图纸）。地下汽车库仅设机械排烟系统，与地下室通风系统合用。防烟楼梯间设正压送风系统，地上与地下楼梯间共用正压送风机，设常闭正压送风口。当地下层发生火灾时有消防控制中心或手动启动地下楼梯间的正压送风并连锁启动位于屋顶的正压送风机进行加压送风。当地上层发生火灾时由消防控制中心或手动启动地上楼梯间所有常闭送风口并连锁启动位于屋顶的正压送风机进行加压送风。门厅、大会议室、职工餐厅采用全空气系统，其余采用风机盘管加独立新风系统。消防安保中心、电梯机房等处，考虑其使用的灵活性和特殊要求，单独设置风冷热泵型分体空调器。本工程所用空调送回风管道、新风管道均采用无甲醛高憎水环保复合消音保温玻纤风管，通风风管均采用镀锌铁皮制作。空调风管保温材料选用离心玻璃棉外包铝箔保温；防排烟和加压风管采用硅酸铝保温材料厚度为 40mm；水管主要采用镀锌钢管和无缝钢管，冷凝水管采用 PVC 管，保温材料选用 B1 级橡塑海绵保温。二、主要施工工艺与方法空调系统施工工艺流程图：施工准备施工前，安装专业工程师根据设计图纸、施工方案、施工验收规范，对参与安装工程施工的现场操作人员进行工程技术交底和质量安全交底，并办理安装工程施工技术交底手续。会同土建专业，按设计图纸、施工规范验收设备基础、预埋构件、预留孔洞、预埋件、有关的沟槽，进行位置及尺寸确认，为下一步安装工程施工打下良好的基础。三、空调、通风系统风管及配件制作安装3.1 施工准备现场放线测量板材下料板材制作咬口拼接压骨折角辘骨法兰制作法兰铆接配件安装风机安装风口安装系统调试支架制安风管安装风管严密性试验风管保温所使用板材、型钢材料（包括附材）、保温材料、各类阀件等应具有出厂合格证书或质量鉴定文件。制作风管及配件的钢板厚度应符合设计要求。镀锌钢板表面...
