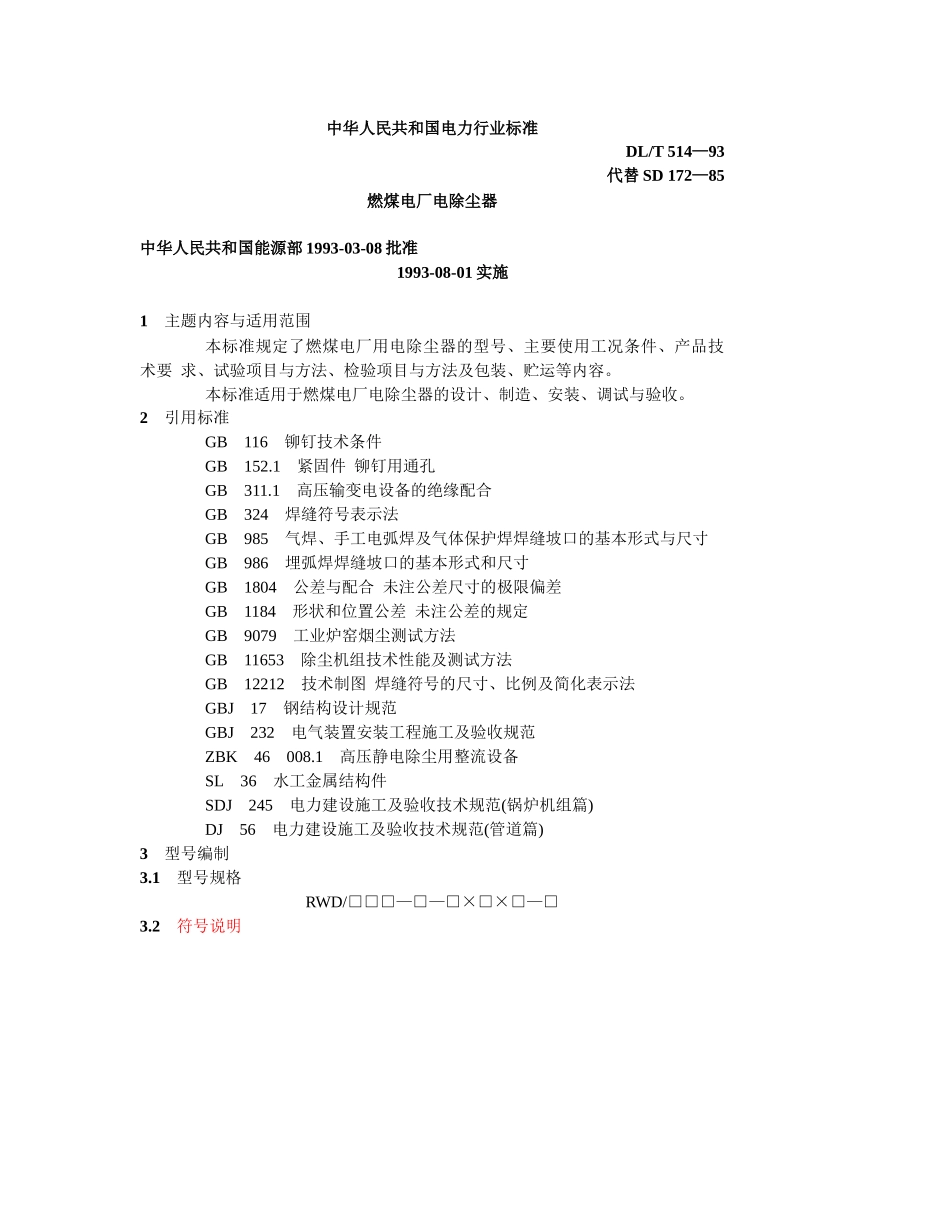

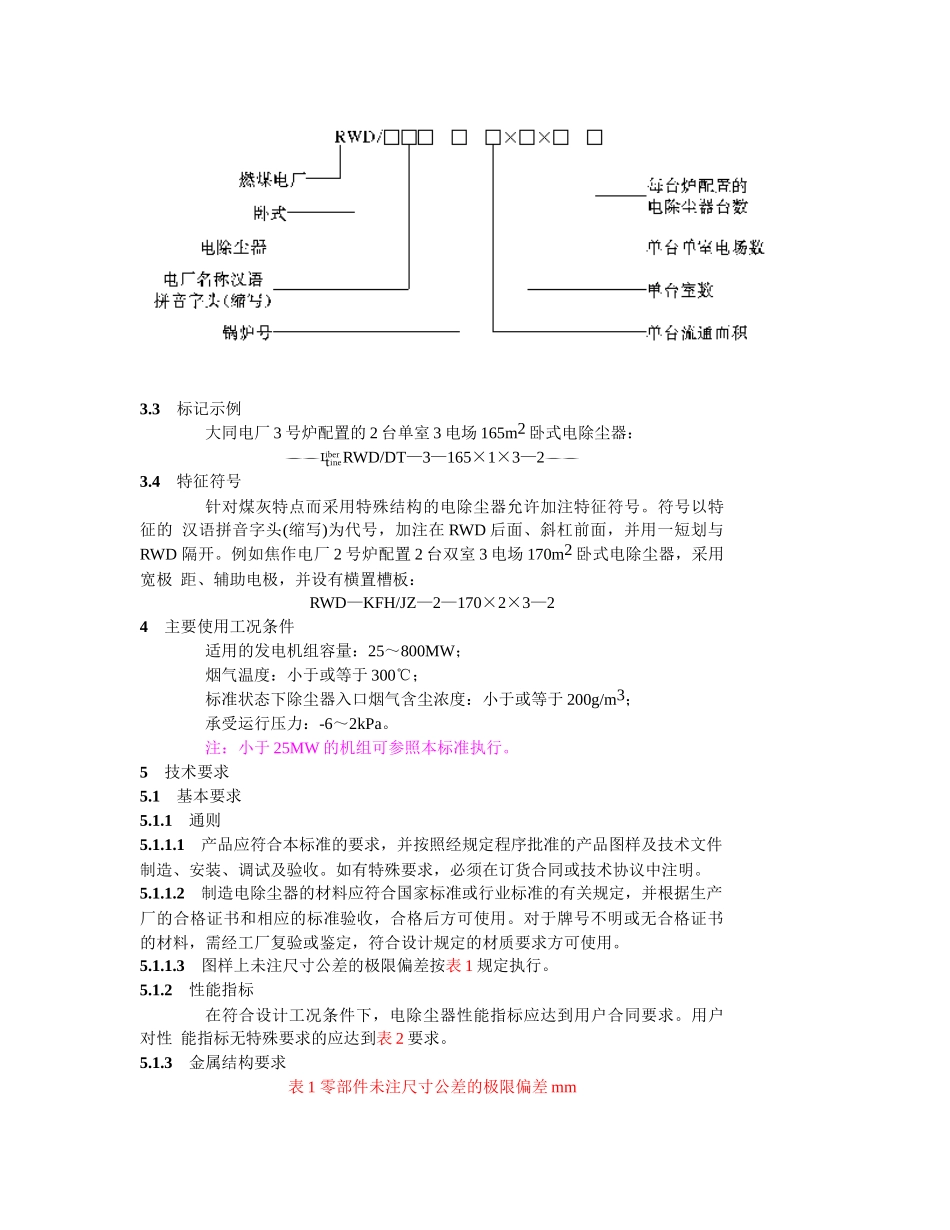

中华人民共和国电力行业标准 DL/T 514—93 代替 SD 172—85 燃煤电厂电除尘器 中华人民共和国能源部 1993-03-08 批准 1993-08-01 实施 1 主题内容与适用范围 本标准规定了燃煤电厂用电除尘器的型号、主要使用工况条件、产品技术要 求、试验项目与方法、检验项目与方法及包装、贮运等内容。 本标准适用于燃煤电厂电除尘器的设计、制造、安装、调试与验收。 2 引用标准 GB 116 铆钉技术条件 GB 152.1 紧固件 铆钉用通孔 GB 311.1 高压输变电设备的绝缘配合 GB 324 焊缝符号表示法 GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB 986 埋弧焊焊缝坡口的基本形式和尺寸 GB 1804 公差与配合 未注公差尺寸的极限偏差 GB 1184 形状和位置公差 未注公差的规定 GB 9079 工业炉窑烟尘测试方法 GB 11653 除尘机组技术性能及测试方法 GB 12212 技术制图 焊缝符号的尺寸、比例及简化表示法 GBJ 17 钢结构设计规范 GBJ 232 电气装置安装工程施工及验收规范 ZBK 46 008.1 高压静电除尘用整流设备 SL 36 水工金属结构件 SDJ 245 电力建设施工及验收技术规范(锅炉机组篇) DJ 56 电力建设施工及验收技术规范(管道篇) 3 型号编制 3.1 型号规格 RWD/□□□—□—□×□×□—□ 3.2 符号说明 3.3 标记示例 大同电厂 3 号炉配置的 2 台单室 3 电场 165m2 卧式电除尘器： RWD/DT—3—165×1×3—2 3.4 特征符号 针对煤灰特点而采用特殊结构的电除尘器允许加注特征符号。符号以特征的 汉语拼音字头(缩写)为代号，加注在 RWD 后面、斜杠前面，并用一短划与RWD 隔开。例如焦作电厂 2 号炉配置 2 台双室 3 电场 170m2 卧式电除尘器，采用宽极 距、辅助电极，并设有横置槽板： RWD—KFH/JZ—2—170×2×3—2 4 主要使用工况条件 适用的发电机组容量：25～800MW； 烟气温度：小于或等于 300℃； 标准状态下除尘器入口烟气含尘浓度：小于或等于 200g/m3； 承受运行压力：-6～2kPa。 注：小于 25MW 的机组可参照本标准执行。 5 技术要求 5.1 基本要求 5.1.1 通则 5.1.1.1 产品应符合本标准的要求，并按照经规定程序批准的产品图样及技术文件 制造、安装、调试及验收。如有特殊要求，必须在订货合同或技术协议中注明。 5.1.1.2 制造电除尘器的材料应符合国家标准或行业标准的有关规定，并根据生产 厂的合格证...
