电气系统、给排水管道系统、消防管道系统、通风空调系统施工方案VIP专享VIP免费

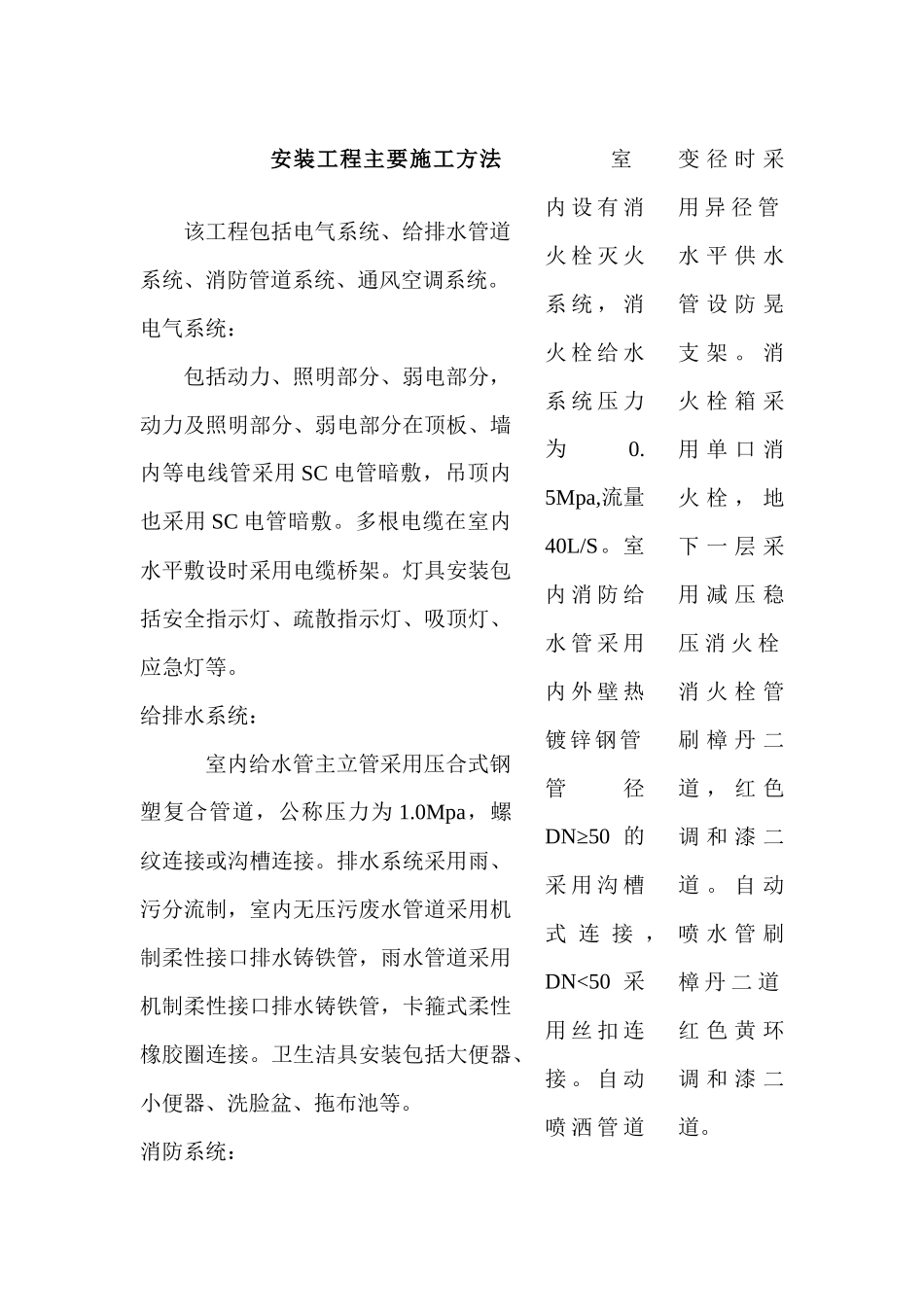

安装工程主要施工方法该工程包括电气系统、给排水管道系统、消防管道系统、通风空调系统。电气系统：包括动力、照明部分、弱电部分，动力及照明部分、弱电部分在顶板、墙内等电线管采用 SC 电管暗敷，吊顶内也采用 SC 电管暗敷。多根电缆在室内水平敷设时采用电缆桥架。灯具安装包括安全指示灯、疏散指示灯、吸顶灯、应急灯等。给排水系统：室内给水管主立管采用压合式钢塑复合管道，公称压力为 1.0Mpa，螺纹连接或沟槽连接。排水系统采用雨、污分流制，室内无压污废水管道采用机制柔性接口排水铸铁管，雨水管道采用机制柔性接口排水铸铁管，卡箍式柔性橡胶圈连接。卫生洁具安装包括大便器、小便器、洗脸盆、拖布池等。消防系统：室内 设 有 消火 栓 灭 火系 统 ， 消火 栓 给 水系 统 压 力为0. 5Mpa,流量40L/S。室内 消 防 给水 管 采 用内 外 壁 热镀锌钢管管径DN≥50 的采 用 沟 槽式 连 接 ，DN<50 采用 丝 扣 连接 。 自 动喷 洒 管 道变 径 时 采用 异 径 管水 平 供 水管 设 防 晃支 架 。 消火 栓 箱 采用 单 口 消火 栓 ， 地下 一 层 采用 减 压 稳压 消 火 栓消 火 栓 管刷 樟 丹 二道 ， 红 色调 和 漆 二道 。 自 动喷 水 管 刷樟 丹 二 道红 色 黄 环调 和 漆 二道。空调水系统：商业空调水系统采用两管制。空调水系统均采用一次泵变流量系统；循环水泵采用变频泵。空调冷冻水管、热水管、冷热水合用管：DN≤200mm，供回水主立管及支管均采用阻氧型铝合金衬PE-RT 管材，dn63（含 dn63）以上采用同材质曲弹电熔管件连接，dn63 以下采 用 同 材 质 管 件 承 插 热 熔 连 接 。DN>200mm 采用无缝钢管焊接或法兰接。风机盘管柔性连接/空调机组、新风机组进出水管软接头：不锈钢波纹管/不锈钢泵连管。空调冷凝水管、空调排水管：镀锌钢管丝扣连接。1．1 电气安装方案 该工程包括强电部分和弱电部分，其中强电部分包括变配电系统、动力配电系统、照明配电系统、防雷与接地系统，弱电部分包括火灾自动报警联动控制系统，火灾应急广播及消防专用电话系统。本工程电气采用 TN -S 系统,电源进户 线 处 须做 重 复 接地 ， 接 地极 与 防 雷系 统 共 用建 筑 物 基础 钢 筋 。本 工 程 电力 照 明 配电 系 统 均采 用 三 相四 线 制 加PE 保护线，插 座 接 地端...
