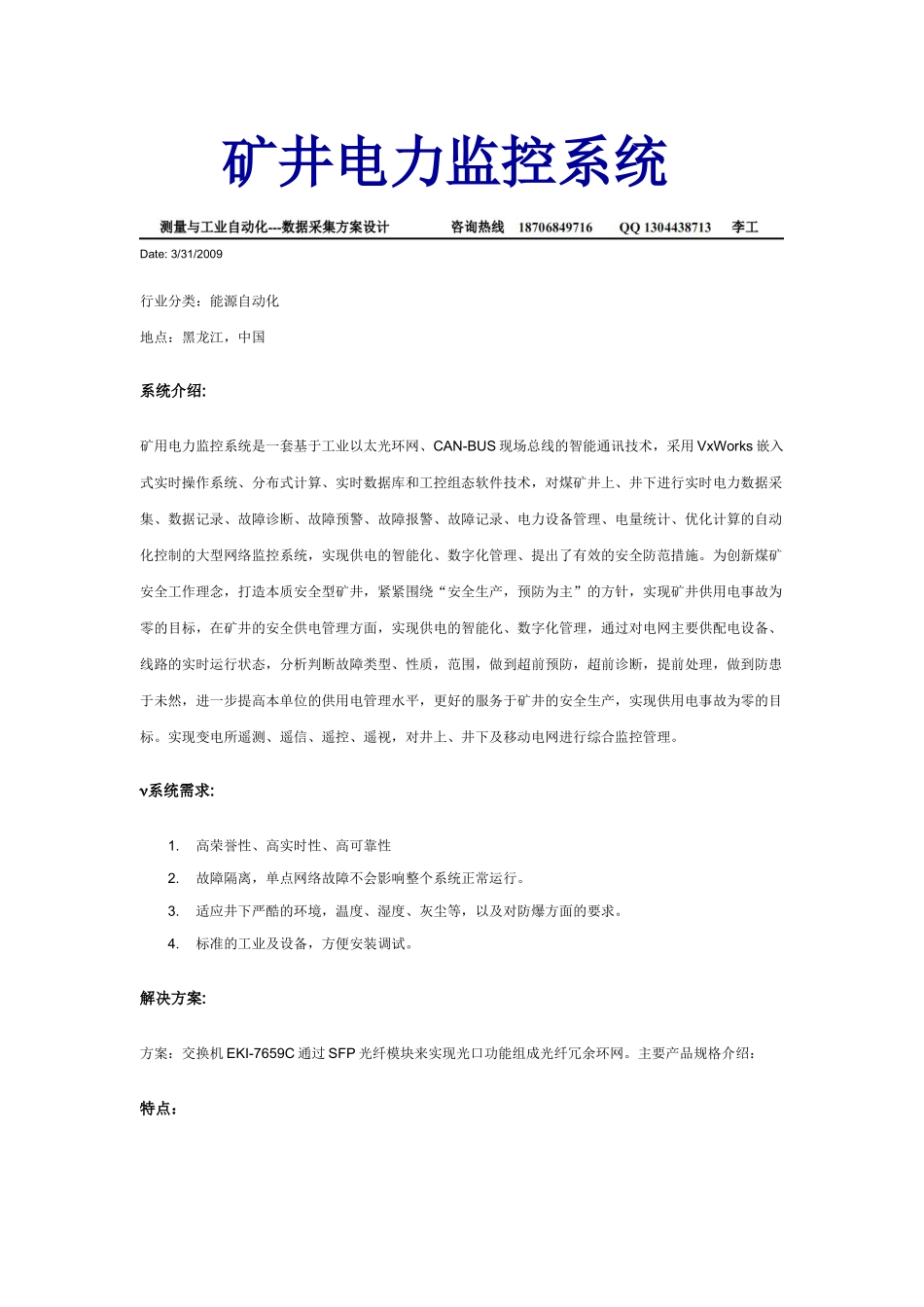

矿井电力监控系统 Date: 3/31/2009 行业分类：能源自动化地点：黑龙江，中国系统介绍:矿用电力监控系统是一套基于工业以太光环网、CAN-BUS 现场总线的智能通讯技术，采用 VxWorks 嵌入式实时操作系统、分布式计算、实时数据库和工控组态软件技术，对煤矿井上、井下进行实时电力数据采集、数据记录、故障诊断、故障预警、故障报警、故障记录、电力设备管理、电量统计、优化计算的自动化控制的大型网络监控系统，实现供电的智能化、数字化管理、提出了有效的安全防范措施。为创新煤矿安全工作理念，打造本质安全型矿井，紧紧围绕“安全生产，预防为主”的方针，实现矿井供用电事故为零的目标，在矿井的安全供电管理方面，实现供电的智能化、数字化管理，通过对电网主要供配电设备、线路的实时运行状态，分析判断故障类型、性质，范围，做到超前预防，超前诊断，提前处理，做到防患于未然，进一步提高本单位的供用电管理水平，更好的服务于矿井的安全生产，实现供用电事故为零的目标。实现变电所遥测、遥信、遥控、遥视，对井上、井下及移动电网进行综合监控管理。系统需求:1.高荣誉性、高实时性、高可靠性2.故障隔离，单点网络故障不会影响整个系统正常运行。3.适应井下严酷的环境，温度、湿度、灰尘等，以及对防爆方面的要求。4.标准的工业及设备，方便安装调试。解决方案:方案：交换机 EKI-7659C 通过 SFP 光纤模块来实现光口功能组成光纤冗余环网。主要产品规格介绍：特点：2 个千兆电口/SFP 光纤组合端口，16 个快速以太网插口SFP 插槽可进行简单灵活的光纤扩展冗余：千兆 X-Ring(超高速自愈时间<10 毫秒)RSTP/STP（802.1W/1D）管理：Web、Telnet、串口控制、Windows 程序、SNMP控制：VLAN/GVRP、QOS、IGMP SNOOPING、LACP、限速安全：IP/MAC 与端口绑定、DHCP 服务器、IP 访问列表、802.1X、SNMPv3诊断：端口统计、端口镜像、RMON、Trap、E-mail 报警、系统日志双+12～48VDC 冗余电源输入，1 路继电器输出工业等级外壳及特殊散热设计在许多自动化应用中，冗余功能可以帮助网络提高可靠性。EKI-7656C 使用 X-Ring 协议，为您搭建可靠的工业网络，帮助用户非常轻松地建立冗余的以太网，具有超快的小于 10 毫秒的自愈时间。此外 EKI-7656C 支持的高级网络标准能够优化网络的性能、增强网络的安全及简化维护程序。方案描述 应用目前最领先最先进的光纤以太环网技术，有机地将下层设备和中控室有机的结合起来。通...
