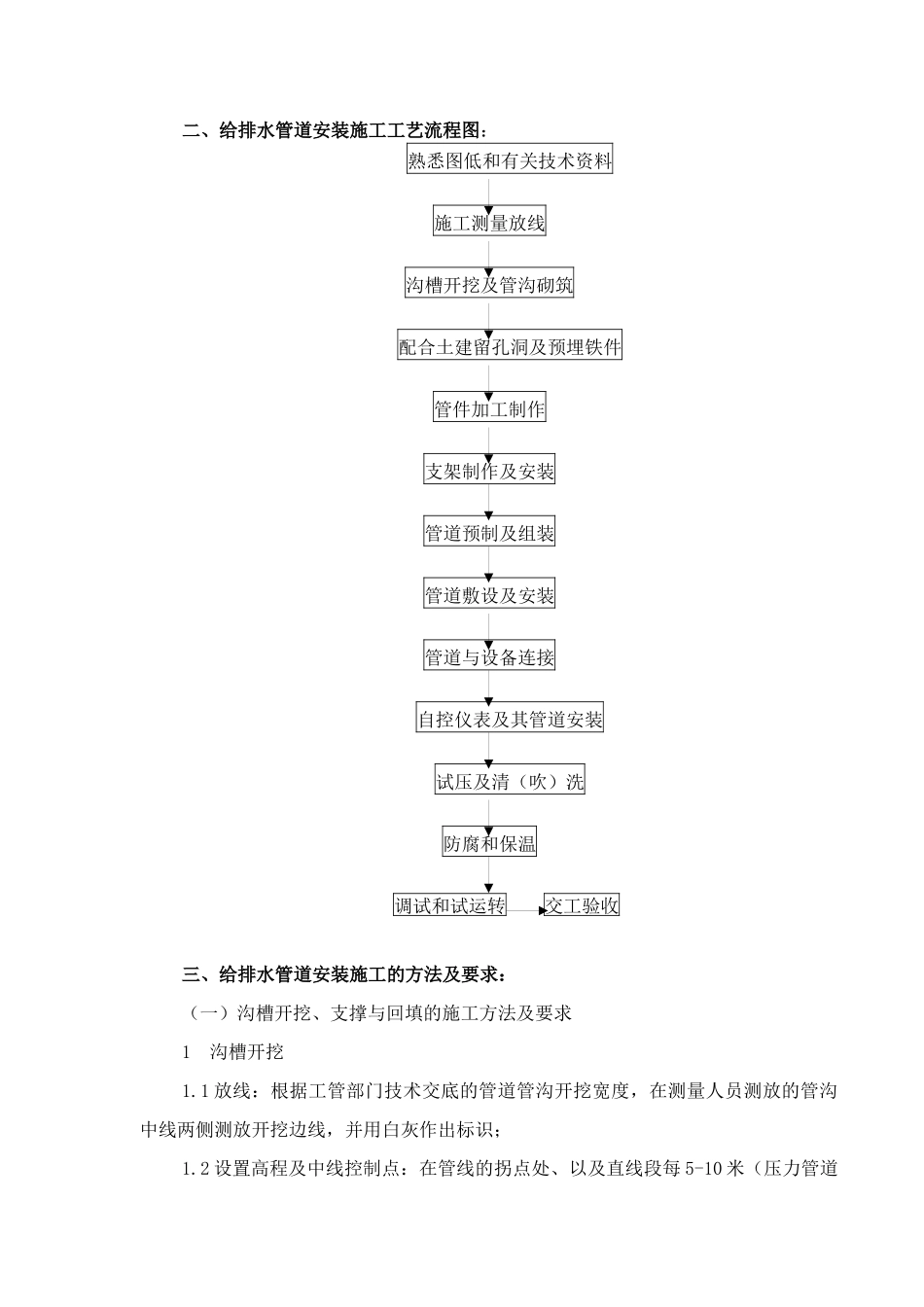

给排水管道安装施工技术要求一、施工前准备工作 （一） 给水排水管道工程施工前应由设计单位进行设计交底。当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。（二）给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料： 1.现场地形、地貌、建筑物各种管线和其他设施的情况；2.工程地质和水文地质资料； 3.气象资料 ；4.工程用地交通运输及排水条件； 5.施工供水供电条件； 6.工程材料施工机械供应条件； 7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；8.结合工程特点和现场条件的其他情况和资料。（三）给水排水管道工程施工前应编制施工组织设计。施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。对主要施工方法，尚应分别编制施工设计。（四）施工测量应符合下列规定： 1.施工前 建设单位应组织有关单位向施工单位进行现场交桩； 2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。开槽铺设管道的沿线临时水准点，每 200m 不宜少于 1 个； 3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核； 4.已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。 二、给排水管道安装施工工艺流程图： 熟悉图低和有关技术资料施工测量放线沟槽开挖及管沟砌筑配合土建留孔洞及预埋铁件管件加工制作支架制作及安装管道预制及组装管道敷设及安装管道与设备连接自控仪表及其管道安装试压及清（吹）洗防腐和保温调试和试运转 交工验收三、给排水管道安装施工的方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1 放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2 设置高程及中线控制点：在管线的拐点处、以及直线段每 5-10 米（压力管道不大于 15 米），作一高程及中线控制桩。1.2.1 控制桩可用方木制作，截面宜为 4*4cm，长 50cm，打入土层后，地面露出长度为 10-15cm。1.2.2 控制桩必须稳固，不被扰动，最好有保护措施。控制桩中心 1.0 米范围内的土方应在沟槽验收完或控制桩已转移...
