高层住宅楼模板施工方案(DOC32页)VIP免费

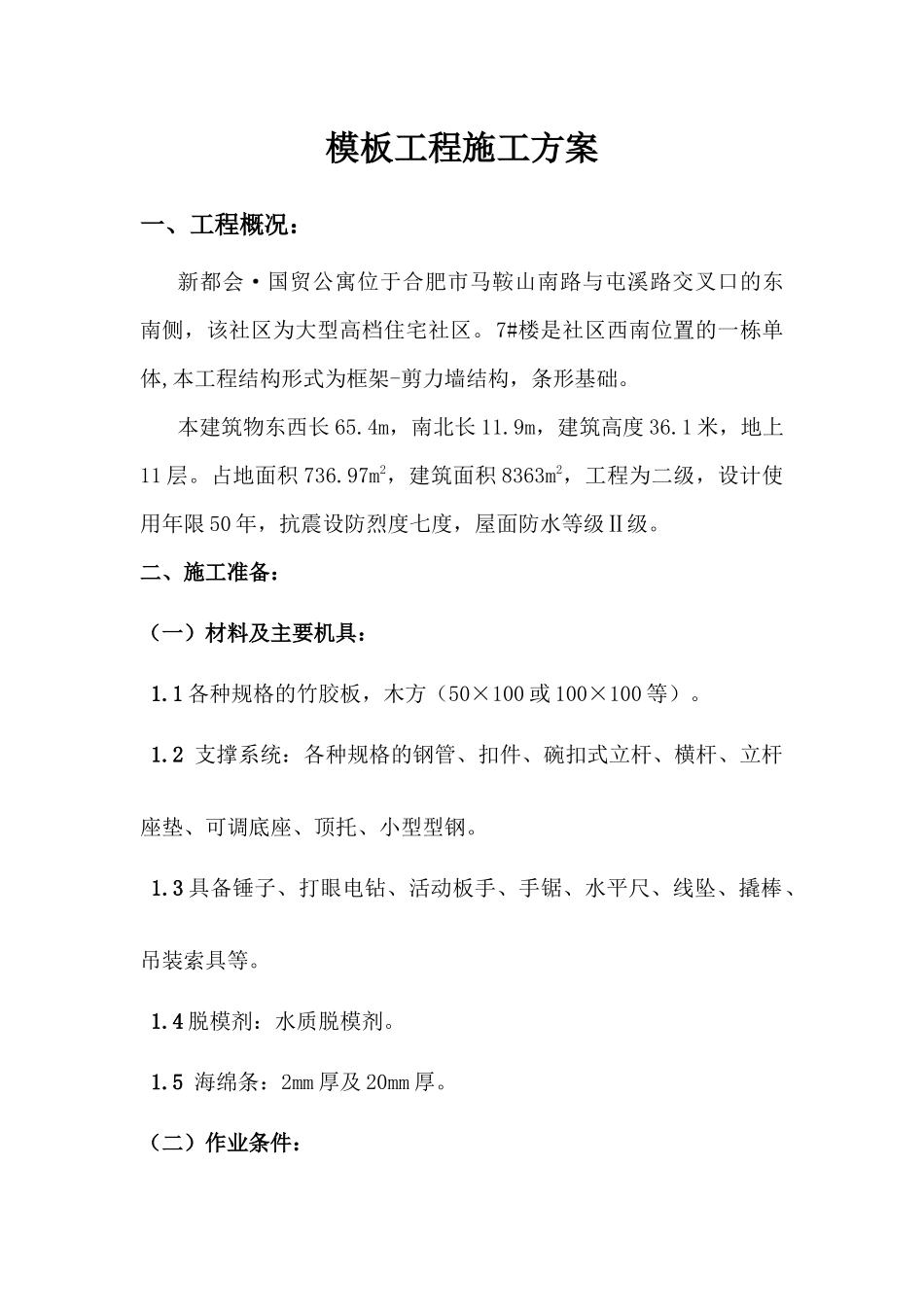

高层住宅楼模板施工方案(DOC32页)_第1页
1/40

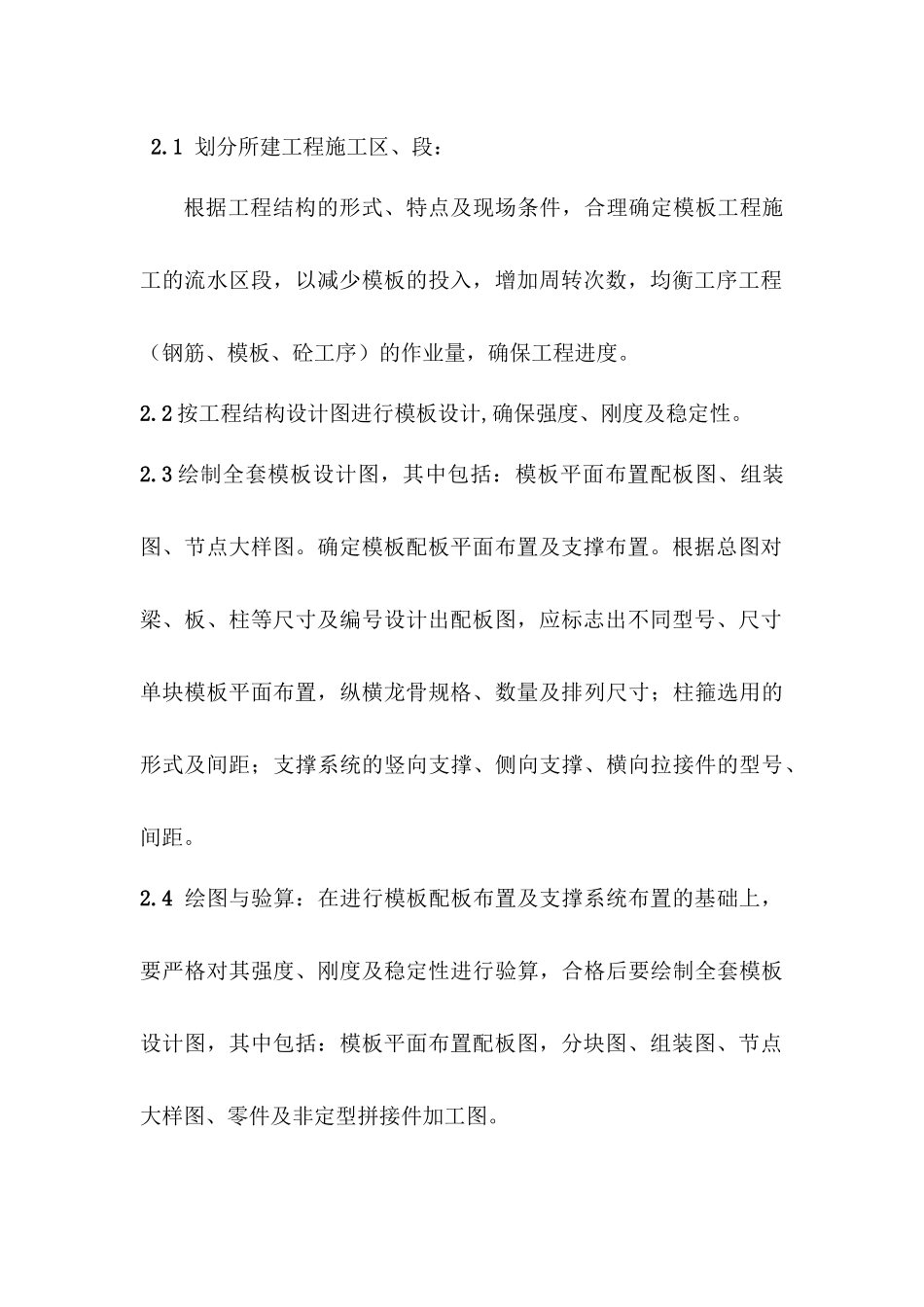

高层住宅楼模板施工方案(DOC32页)_第2页
2/40

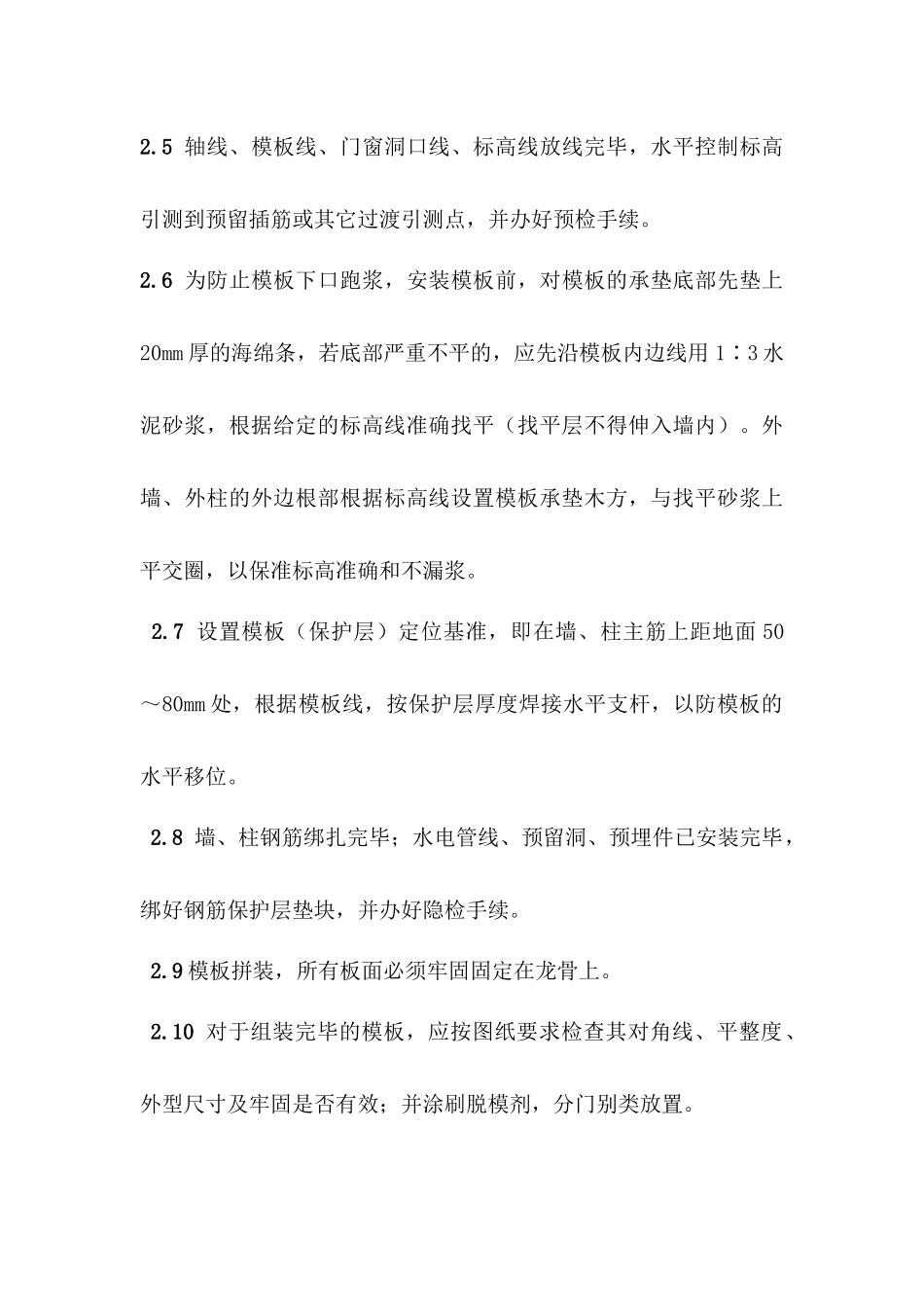

高层住宅楼模板施工方案(DOC32页)_第3页
3/40
模板工程施工方案一、工程概况:新都会·国贸公寓位于合肥市马鞍山南路与屯溪路交叉口的东南侧,该社区为大型高档住宅社区。7#楼是社区西南位置的一栋单体,本工程结构形式为框架-剪力墙结构,条形基础。本建筑物东西长 65.4m,南北长 11.9m,建筑高度 36.1 米,地上11 层。占地面积 736.97m2,建筑面积 8363m2,工程为二级,设计使用年限 50 年,抗震设防烈度七度,屋面防水等级Ⅱ级。二、施工准备:(一)材料及主要机具: 1.1 各种规格的竹胶板,木方(50×100 或 100×100 等)。 1.2 支撑系统:各种规格的钢管、扣件、碗扣式立杆、横杆、立杆座垫、可调底座、顶托、小型型钢。 1.3 具备锤子、打眼电钻、活动板手、手锯、水平尺、线坠、撬棒、吊装索具等。 1.4 脱模剂:水质脱模剂。 1.5 海绵条:2mm 厚及 20mm 厚。(二)作业条件: 2.1 划分所建工程施工区、段:根据工程结构的形式、特点及现场条件,合理确定模板工程施工的流水区段,以减少模板的投入,增加周转次数,均衡工序工程(钢筋、模板、砼工序)的作业量,确保工程进度。2.2 按工程结构设计图进行模板设计,确保强度、刚度及稳定性。2.3 绘制全套模板设计图,其中包括:模板平面布置配板图、组装图、节点大样图。确定模板配板平面布置及支撑布置。根据总图对梁、板、柱等尺寸及编号设计出配板图,应标志出不同型号、尺寸单块模板平面布置,纵横龙骨规格、数量及排列尺寸;柱箍选用的形式及间距;支撑系统的竖向支撑、侧向支撑、横向拉接件的型号、间距。2.4 绘图与验算:在进行模板配板布置及支撑系统布置的基础上,要严格对其强度、刚度及稳定性进行验算,合格后要绘制全套模板设计图,其中包括:模板平面布置配板图,分块图、组装图、节点大样图、零件及非定型拼接件加工图。2.5 轴线、模板线、门窗洞口线、标高线放线完毕,水平控制标高引测到预留插筋或其它过渡引测点,并办好预检手续。2.6 为防止模板下口跑浆,安装模板前,对模板的承垫底部先垫上20mm 厚的海绵条,若底部严重不平的,应先沿模板内边线用 1∶3 水泥砂浆,根据给定的标高线准确找平(找平层不得伸入墙内)。外墙、外柱的外边根部根据标高线设置模板承垫木方,与找平砂浆上平交圈,以保准标高准确和不漏浆。 2.7 设置模板(保护层)定位基准,即在墙、柱主筋上距地面 50~80mm 处,根据模板线,按保护层厚度焊接水平支杆,以防模板的水平移位。2.8 墙、柱钢筋绑扎完毕...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

高层住宅楼模板施工方案(DOC32页)
