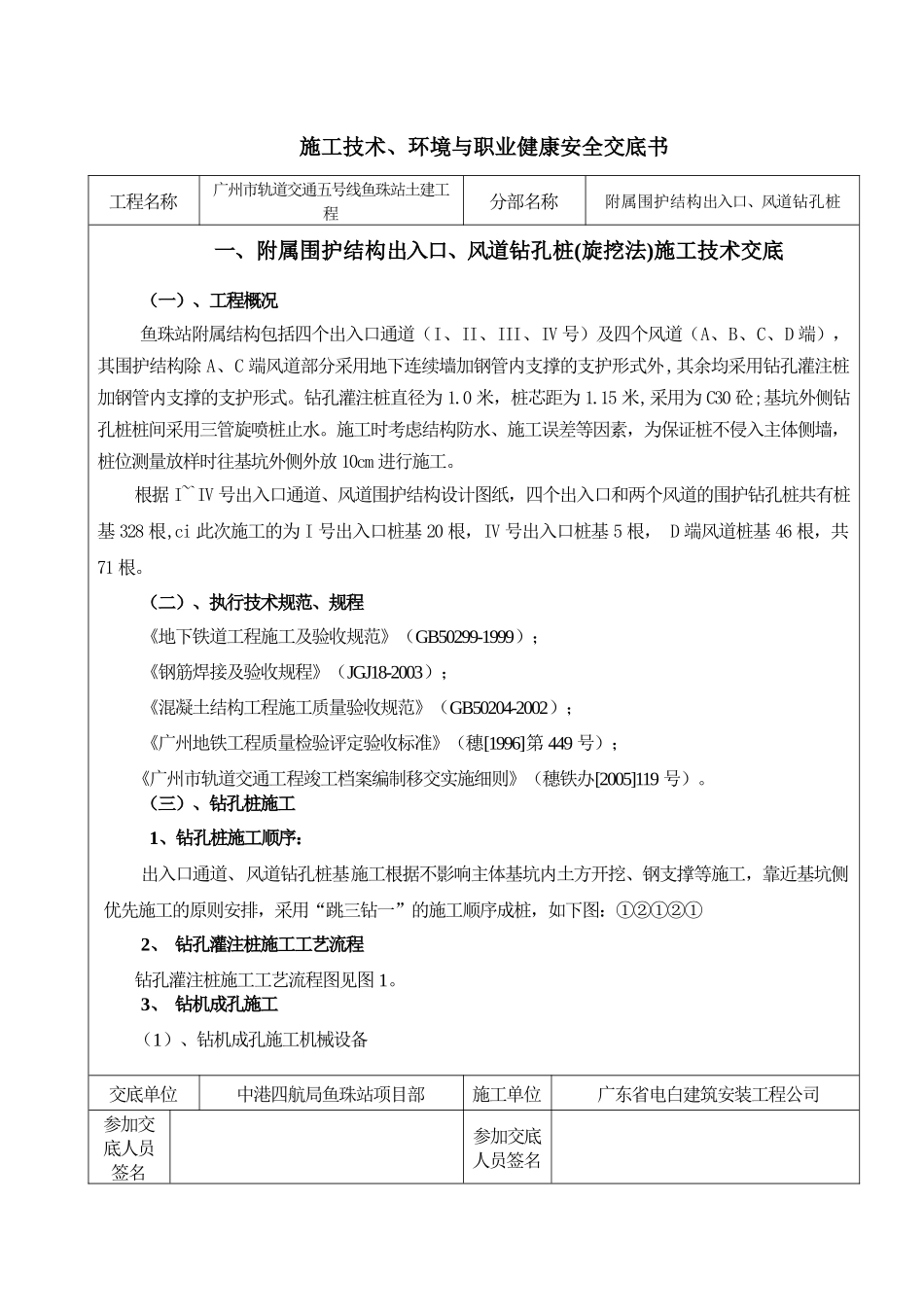

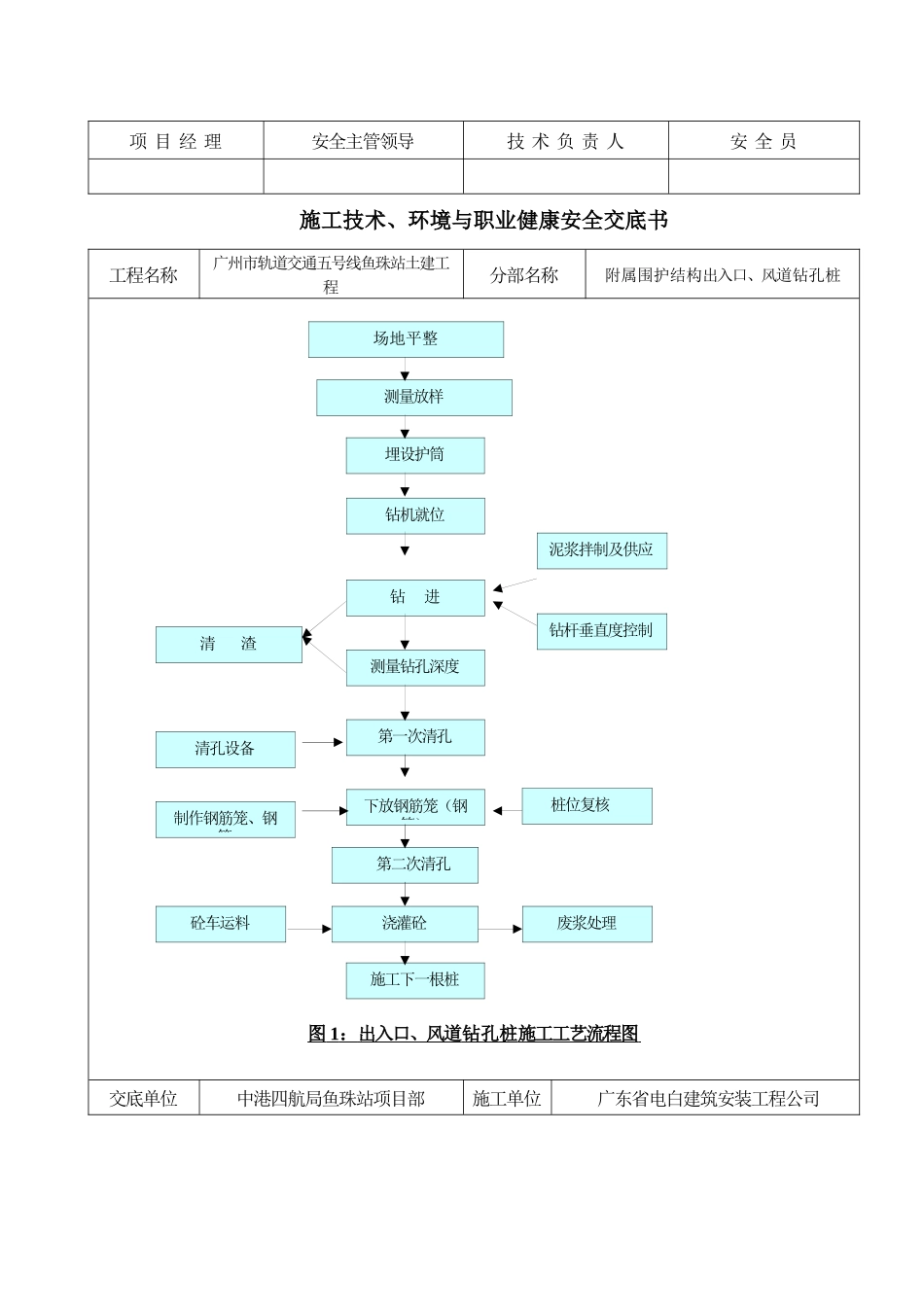

施工技术、环境与职业健康安全交底书工程名称广州市轨道交通五号线鱼珠站土建工程分部名称附属围护结构出入口、风道钻孔桩一、附属围护结构出入口、风道钻孔桩(旋挖法)施工技术交底（一）、工程概况 鱼珠站附属结构包括四个出入口通道（I、II、III、IV 号）及四个风道（A、B、C、D 端），其围护结构除 A、C 端风道部分采用地下连续墙加钢管内支撑的支护形式外,其余均采用钻孔灌注桩加钢管内支撑的支护形式。钻孔灌注桩直径为 1.0 米，桩芯距为 1.15 米,采用为 C30 砼;基坑外侧钻孔桩桩间采用三管旋喷桩止水。施工时考虑结构防水、施工误差等因素，为保证桩不侵入主体侧墙，桩位测量放样时往基坑外侧外放 10cm 进行施工。根据 I~`IV 号出入口通道、风道围护结构设计图纸，四个出入口和两个风道的围护钻孔桩共有桩基 328 根,ci 此次施工的为 I 号出入口桩基 20 根，IV 号出入口桩基 5 根， D 端风道桩基 46 根，共71 根。（二）、执行技术规范、规程《地下铁道工程施工及验收规范》（GB50299-1999）；《钢筋焊接及验收规程》（JGJ18-2003）；《混凝土结构工程施工质量验收规范》（GB50204-2002）；《广州地铁工程质量检验评定验收标准》（穗[1996]第 449 号）；《广州市轨道交通工程竣工档案编制移交实施细则》（穗铁办[2005]119 号）。（三）、钻孔桩施工 1、钻孔桩施工顺序：出入口通道、风道钻孔桩基施工根据不影响主体基坑内土方开挖、钢支撑等施工，靠近基坑侧优先施工的原则安排，采用“跳三钻一”的施工顺序成桩，如下图：①②①②①2、 钻孔灌注桩施工工艺流程钻孔灌注桩施工工艺流程图见图 1。3、 钻机成孔施工（1）、钻机成孔施工机械设备交底单位中港四航局鱼珠站项目部施工单位广东省电白建筑安装工程公司参加交底人员签名参加交底人员签名项 目 经 理安全主管领导技 术 负 责 人安 全 员施工技术、环境与职业健康安全交底书工程名称广州市轨道交通五号线鱼珠站土建工程分部名称附属围护结构出入口、风道钻孔桩图 1 ： 出入口、风道 钻孔桩 施工工艺流程图 交底单位中港四航局鱼珠站项目部施工单位广东省电白建筑安装工程公司场地平整测量放样埋设护筒钻机就位钻 进测量钻孔深度清 渣第一次清孔下放钢筋笼（钢管）第二次清孔施工下一根桩清孔设备制作钢筋笼、钢管砼车运料桩位复核废浆处理泥浆拌制及供应浇灌砼钻杆垂直度控制参加交底人员签名参加交底人员签名项 目 经 理安全...
