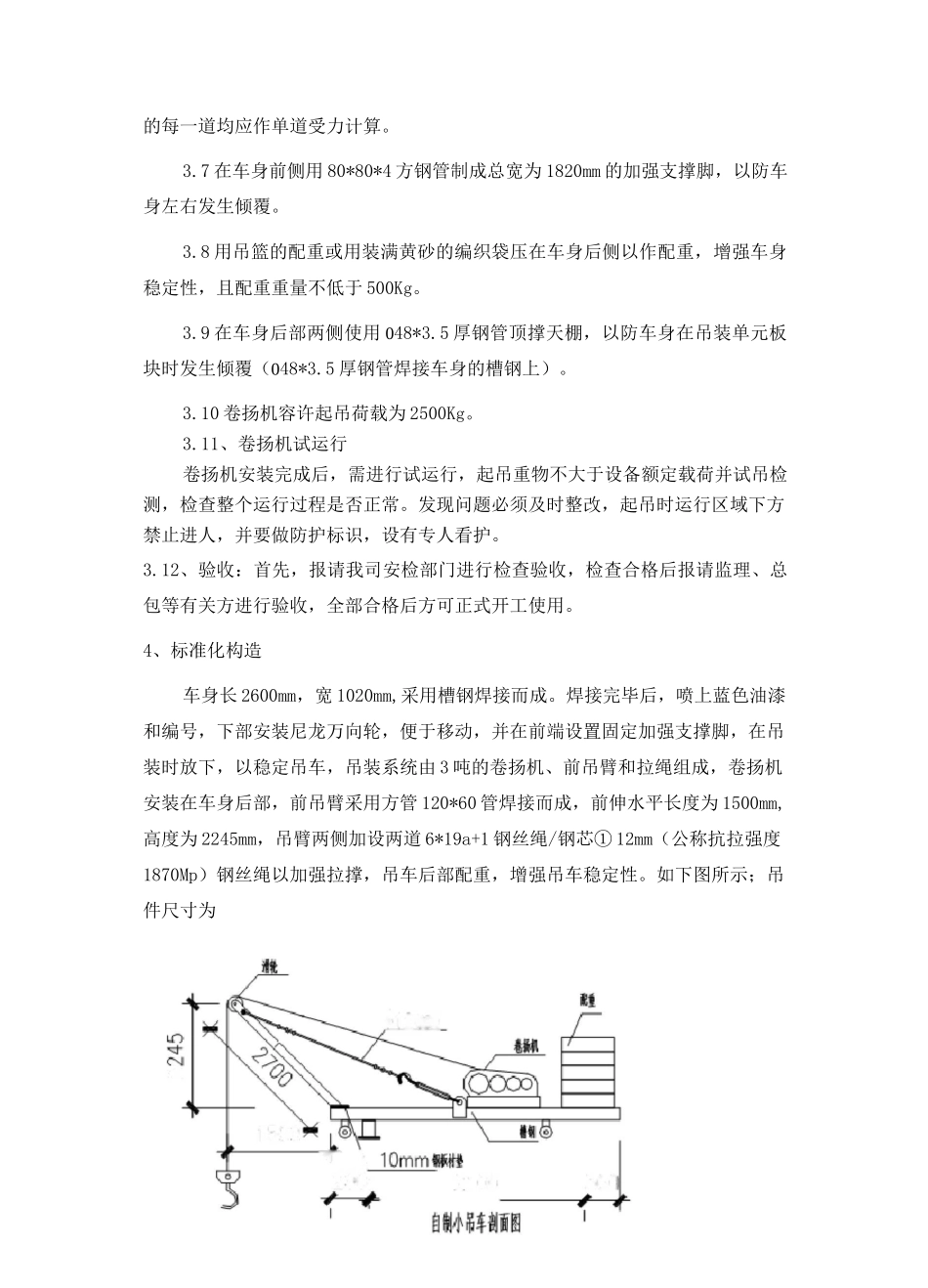

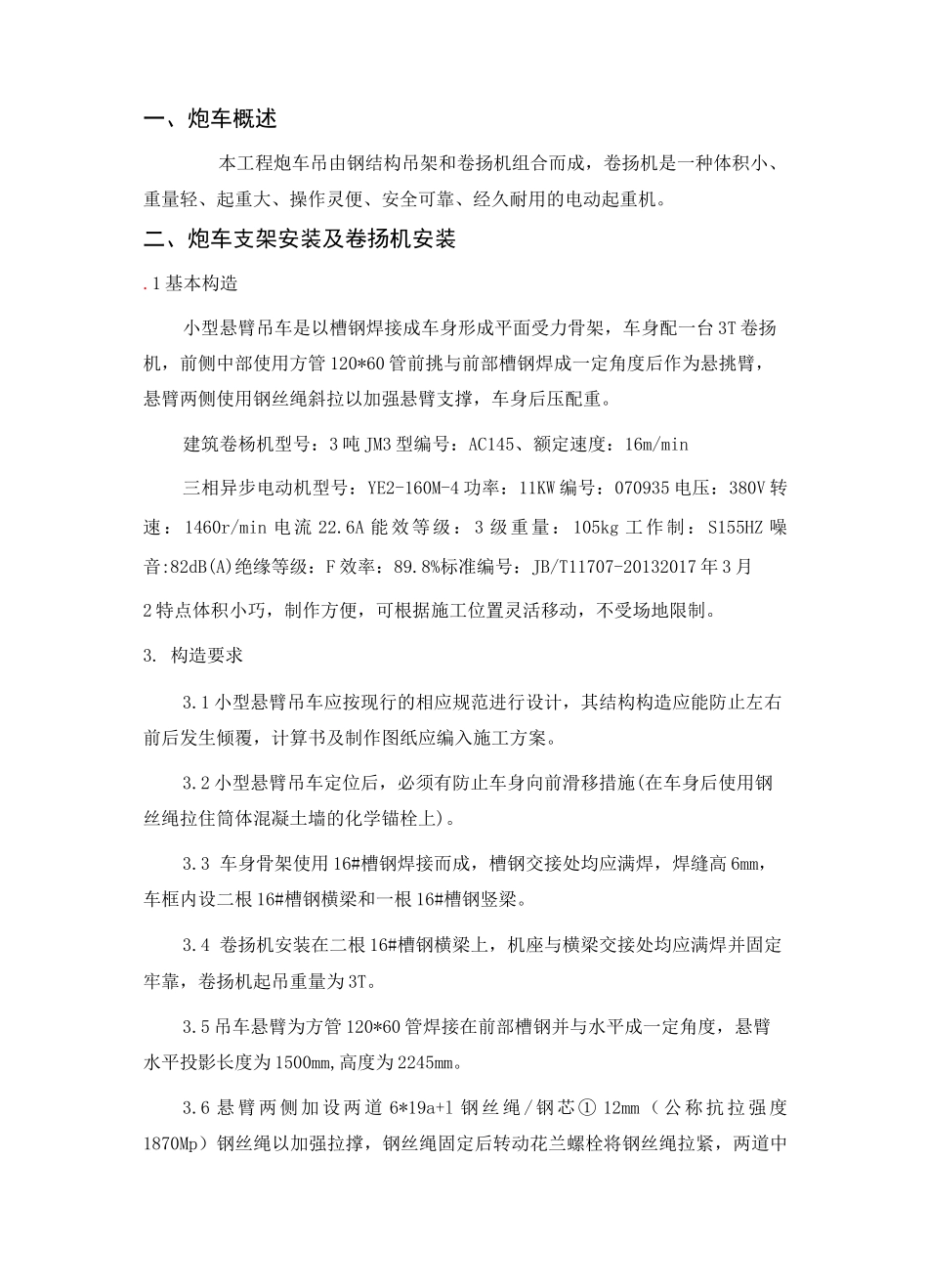

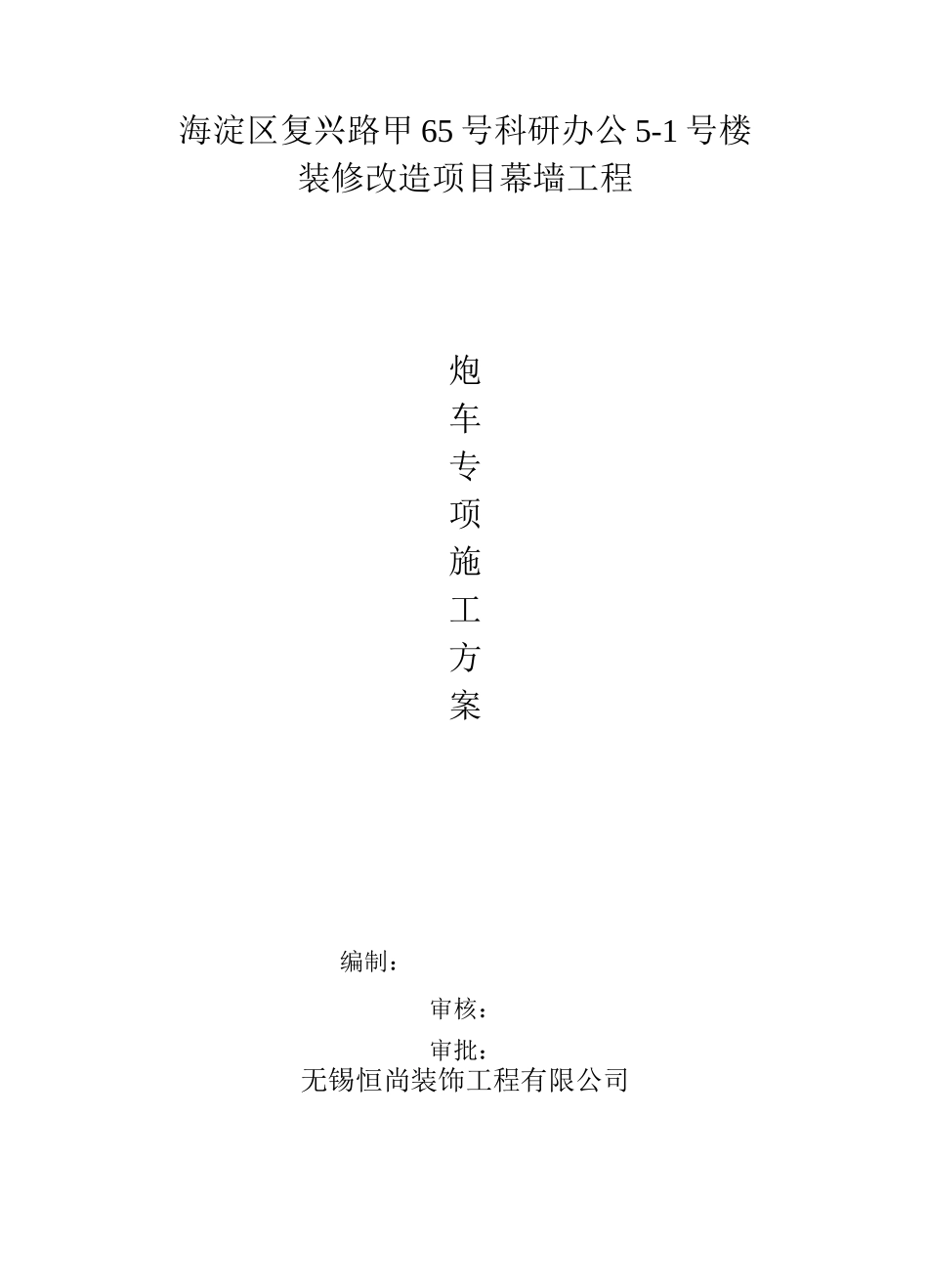

海淀区复兴路甲 65 号科研办公 5-1 号楼装修改造项目幕墙工程炮车专项施工方案编制：审核：审批：无锡恒尚装饰工程有限公司一、炮车概述本工程炮车吊由钢结构吊架和卷扬机组合而成，卷扬机是一种体积小、重量轻、起重大、操作灵便、安全可靠、经久耐用的电动起重机。二、炮车支架安装及卷扬机安装.1 基本构造小型悬臂吊车是以槽钢焊接成车身形成平面受力骨架，车身配一台 3T 卷扬机，前侧中部使用方管 120*60 管前挑与前部槽钢焊成一定角度后作为悬挑臂，悬臂两侧使用钢丝绳斜拉以加强悬臂支撑，车身后压配重。建筑卷杨机型号：3 吨 JM3 型编号：AC145、额定速度：16m/min三相异步电动机型号：YE2-160M-4 功率：11KW 编号：070935 电压：380V 转速：1460r/min 电流 22.6A 能效等级：3 级重量：105kg 工作制：S155HZ 噪音:82dB(A)绝缘等级：F 效率：89.8%标准编号：JB/T11707-20132017 年 3 月2 特点体积小巧，制作方便，可根据施工位置灵活移动，不受场地限制。3. 构造要求3.1 小型悬臂吊车应按现行的相应规范进行设计，其结构构造应能防止左右前后发生倾覆，计算书及制作图纸应编入施工方案。3.2 小型悬臂吊车定位后，必须有防止车身向前滑移措施(在车身后使用钢丝绳拉住筒体混凝土墙的化学锚栓上)。3.3 车身骨架使用 16#槽钢焊接而成，槽钢交接处均应满焊，焊缝高 6mm，车框内设二根 16#槽钢横梁和一根 16#槽钢竖梁。3.4 卷扬机安装在二根 16#槽钢横梁上，机座与横梁交接处均应满焊并固定牢靠，卷扬机起吊重量为 3T。3.5 吊车悬臂为方管 120*60 管焊接在前部槽钢并与水平成一定角度，悬臂水平投影长度为 1500mm,高度为 2245mm。3.6 悬 臂 两 侧 加 设 两 道 6*19a+l 钢 丝 绳 / 钢 芯 ① 12mm （ 公 称 抗 拉 强 度1870Mp）钢丝绳以加强拉撑，钢丝绳固定后转动花兰螺栓将钢丝绳拉紧，两道中g!2ia3000150*\2OOi2100的每一道均应作单道受力计算。3.7 在车身前侧用 80*80*4 方钢管制成总宽为 1820mm 的加强支撑脚，以防车身左右发生倾覆。3.8 用吊篮的配重或用装满黄砂的编织袋压在车身后侧以作配重，增强车身稳定性，且配重重量不低于 500Kg。3.9 在车身后部两侧使用 048*3.5 厚钢管顶撑天棚，以防车身在吊装单元板块时发生倾覆（048*3.5 厚钢管焊接车身的槽钢上）。3.10 卷扬机容许起吊荷载为 2500Kg。3.11、卷扬机试运行卷扬机安装完成后，需进行试运行，起吊...
