余热锅炉及烟囱基础土方工程VIP免费

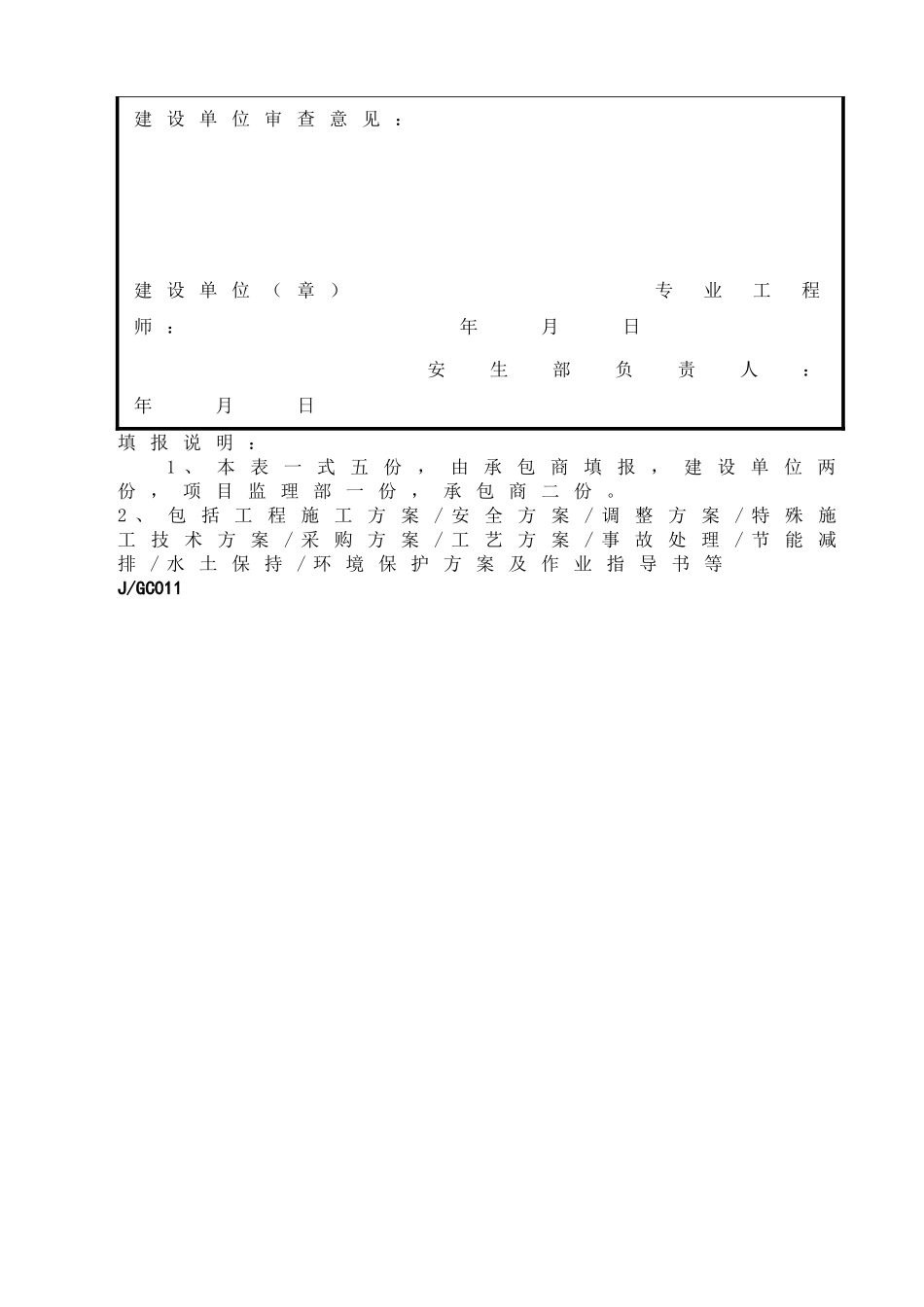

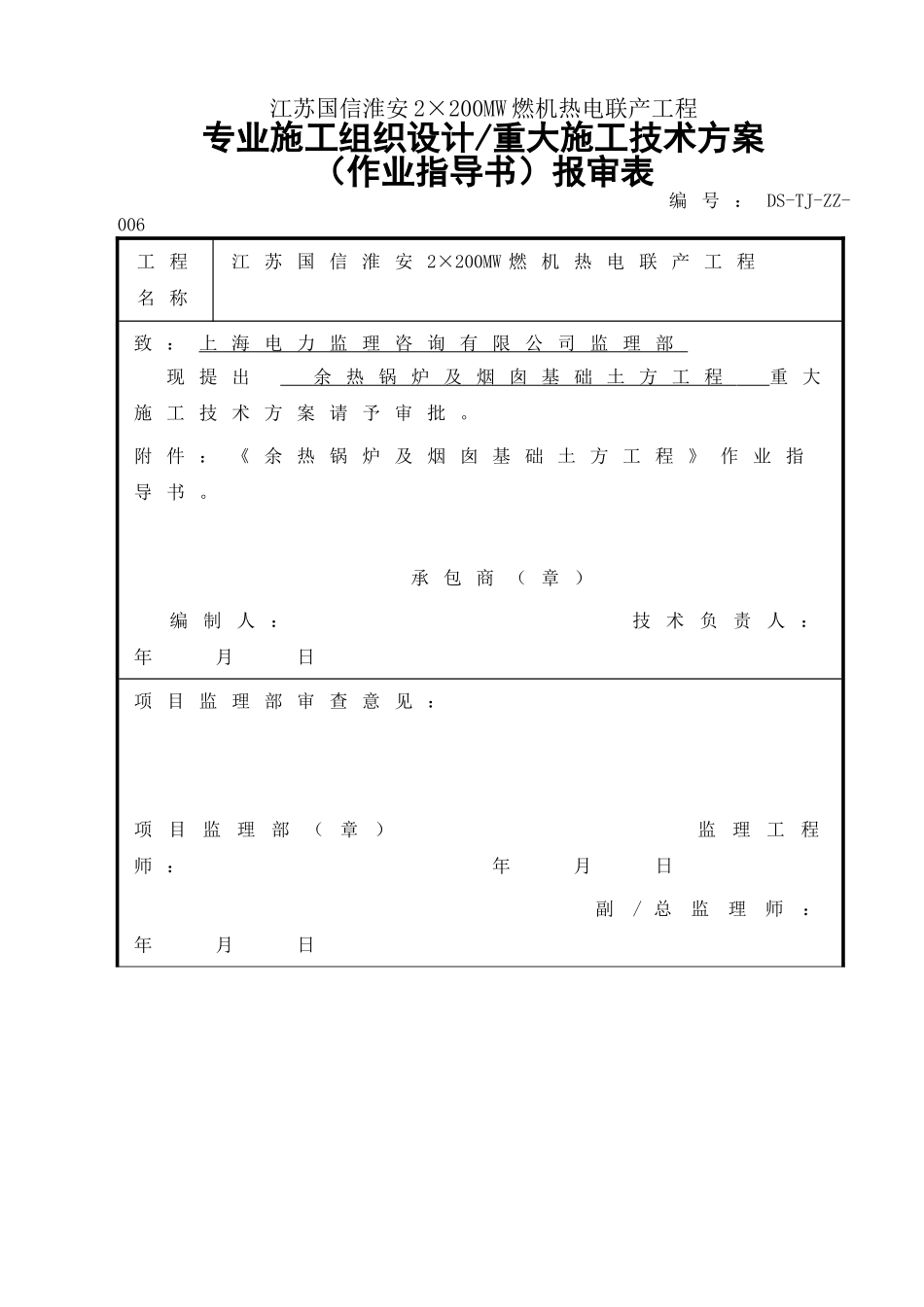

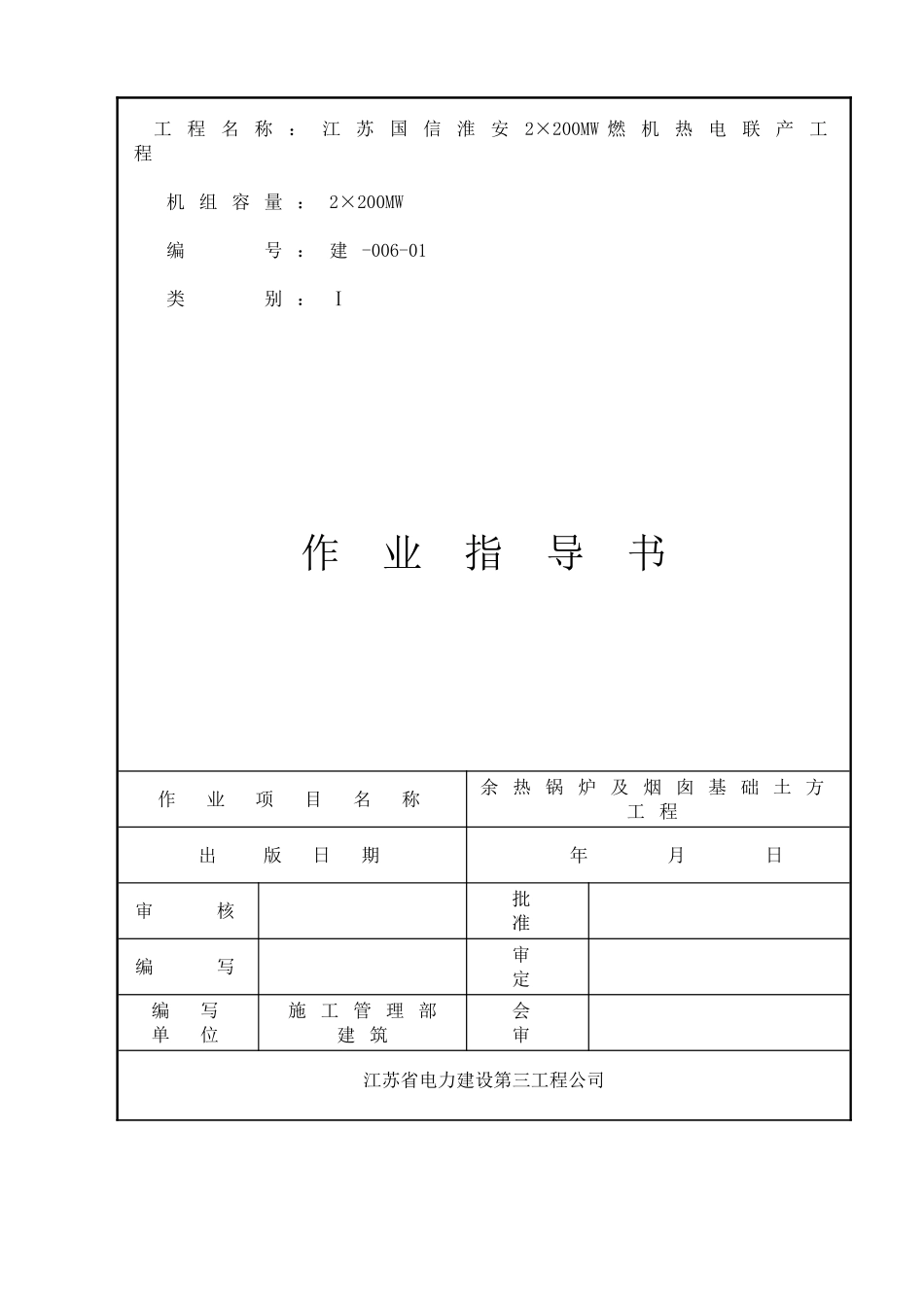

江苏国信淮安2×200MW燃机热电联产工程专业施工组织设计/重大施工技术方案（作业指导书）报审表编号：DS-TJ-ZZ-006工程名称江苏国信淮安2×200MW燃机热电联产工程致：上海电力监理咨询有限公司监理部现提出余热锅炉及烟囱基础土方工程重大施工技术方案请予审批。附件：《余热锅炉及烟囱基础土方工程》作业指导书。承包商（章）编制人：技术负责人：年月日项目监理部审查意见：项目监理部（章）监理工程师：年月日副/总监理师：年月日建设单位审查意见：建设单位（章）专业工程师：年月日安生部负责人：年月日填报说明：1、本表一式五份，由承包商填报，建设单位两份，项目监理部一份，承包商二份。2、包括工程施工方案/安全方案/调整方案/特殊施工技术方案/采购方案/工艺方案/事故处理/节能减排/水土保持/环境保护方案及作业指导书等J/GC011工程名称：江苏国信淮安2×200MW燃机热电联产工程机组容量：2×200MW编号：建-006-01类别：Ⅰ作业指导书作业项目名称余热锅炉及烟囱基础土方工程出版日期年月日审核批准编写审定编写单位施工管理部建筑会审江苏省电力建设第三工程公司编写内容1、工程概况2、编制依据3、开工条件及进度计划4、主要工程量5、劳动力组织6、机具、仪器配备7、作业程序8、施工技术措施9、质量标准10、安全文明施工11、环境管理措施及成品保护12、附图附件1：危险因素控制计划表附件2：环境因素控制计划表一、工程概况本工程为江苏国信淮安2×200MW燃机热电联产工程余热锅炉及烟囱基础土方工程，由江苏电力设计院设计。±0.00米相对于绝对标高7.400米（1985年国家高程系），本工程余热锅炉基础为独立基础,烟囱基础为圆形基础直径为8.6米，基础底标高均为-3.00m，基础先开挖1#，再开挖2#，由西向东进行开挖，基础开挖为整体开挖，开挖至-3.00米处，预留10cm人工铲底。二、编制依据2.1施工图纸2.1.1《余热锅炉及烟囱基础图》32-F2031S-T03062.1.2《厂区总平面规划图》32-F2013S-T0201-012.2技术规范引用标准2.2.1《电力建设施工质量验收及评定规程》（土建部分）（DL/T5210.1-2005）2.2.2《电力建设安全工作规范》（火电发电厂部分）—DL5009.1-20022.2.3《地基与基础施工及验收规范》（GB50202-2002）2.2.4《建筑工程施工及验收规范汇编》2.2.5《工程建设标准强制性条文》房屋建筑部分2009年版2.2.6《国家电网公司基建安全管理规定》国家电网基建(2010)1020号2.2.7《建筑施工手册》第四版三、开工条件及进度计划3.1开工条件3.1.1混凝土桩已施工结束，孔隙水压力及现场基坑均满足开挖条件。3.1.2作业区域范围内障碍物已清理，现场施工电源已接通，机械准备齐全，具备施工条件，可进行土方开挖。3.1.3弃土区域已确定，行走路线已确认畅通，具体见附图。3.1.4分包队伍已确定，施工资质报审合格，人员、机具已报验通过审批。3.2施工进度计划土方开挖：2010年12月15日~2010年12月25日垫层、桩基处理、检测：2010年12月20日~2010年12月31日四、主要工作量序号建构筑物名称项目数量（m3）1余热锅炉及烟囱基础机械挖方42802余热锅炉及烟囱基础回填（砂石或石屑）3570五、劳动力组织5.1主要工种及人数六、机具、仪器配备进场机械应通过必要的检查、保养，处于完好状态；种类规格单位数量挖掘机/台2推土机（用于弃土）/台1自卸汽车12t辆8电源箱/只3钢卷尺50m把2潜水泵2.2KW台4电源线/M200经纬仪/台1水准仪/台1镝灯/只2标尺5M把1测量放线仪器需有计量合格证，并在有效期内使用，均被受理审查通过。七、作业程序主要作业顺序：定位放线→土方开挖（开挖至垫层底标高）→验槽→浇筑垫层→地基处理→基础施工→回填八、施工技术措施8.1定位及高程控制：根据现场方格网放出基础开挖边线，并设置控制轴线和高程控制桩。8.2土方开挖：8.2.1在具备开工条件后，选择连续晴好天气开始土方开挖，采用反铲挖掘机进行，有效挖土半径9m，深度4～6m，在挖机旋转有效半径内严禁有人作业，一次开挖至-3.100m；开挖时，技术人员跟班测标高，控制超挖与欠挖，并观测边坡和桩位移情况。8.2.2土方开挖顺序由西向东，在每台机各布置1台挖机，同时挖土。8.3边坡按1：1放坡，边坡在机械挖过后，随即进...
