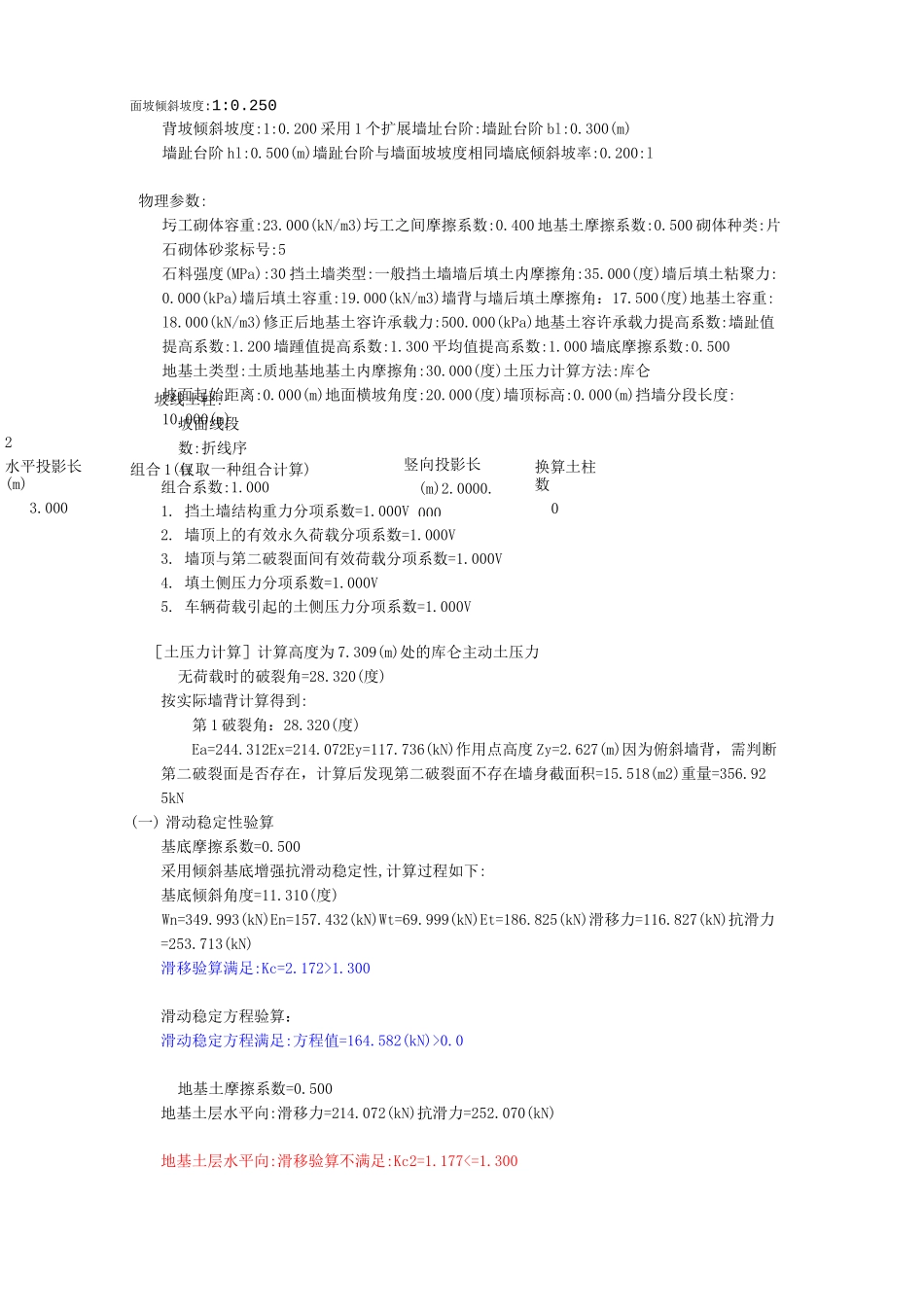

挡土墙设计实例挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基地；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。本实例中主要讲述了 5 种常见挡土墙的设计计算实例。1、重力式挡土墙原始条件:墙身尺寸:墙身高:6.500(m)墙顶宽:0.660(m)坡线土柱:坡面线段数:折线序号2水平投影长(m)3.000竖向投影长(m)2.0000.000换算土柱数0面坡倾斜坡度:1:0.250背坡倾斜坡度:1:0.200 采用 1 个扩展墙址台阶:墙趾台阶 bl:0.300(m)墙趾台阶 hl:0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率:0.200:l物理参数:圬工砌体容重:23.000(kN/m3)圬工之间摩擦系数:0.400 地基土摩擦系数:0.500 砌体种类:片石砌体砂浆标号:5石料强度(MPa):30 挡土墙类型:一般挡土墙墙后填土内摩擦角:35.000(度)墙后填土粘聚力:0.000(kPa)墙后填土容重:l9.000(kN/m3)墙背与墙后填土摩擦角：17.500(度)地基土容重:l8.000(kN/m3)修正后地基土容许承载力:500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数:1.200 墙踵值提高系数:1.300 平均值提高系数:1.000 墙底摩擦系数:0.500地基土类型:土质地基地基土内摩擦角:30.000(度)土压力计算方法:库仑坡面起始距离:0.000(m)地面横坡角度:20.000(度)墙顶标高:0.000(m)挡墙分段长度:10.000(m)组合 1(仅取一种组合计算)组合系数:1.0001. 挡土墙结构重力分项系数=1.000V2. 墙顶上的有效永久荷载分项系数=1.000V3. 墙顶与第二破裂面间有效荷载分项系数=1.000V4. 填土侧压力分项系数=1.000V5. 车辆荷载引起的土侧压力分项系数=1.000V［土压力计算］计算高度为 7.309(m)处的库仑主动土压力无荷载时的破裂角=28.320(度)按实际墙背计算得到:第 1 破裂角：28.320(度)Ea=244.312Ex=214.072Ey=117.736(kN)作用点高度 Zy=2.627(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积=15.518(m2)重量=356.925kN(一) 滑动稳定性验算基底摩擦系数=0.500采用倾斜基底增强抗滑动稳定...
