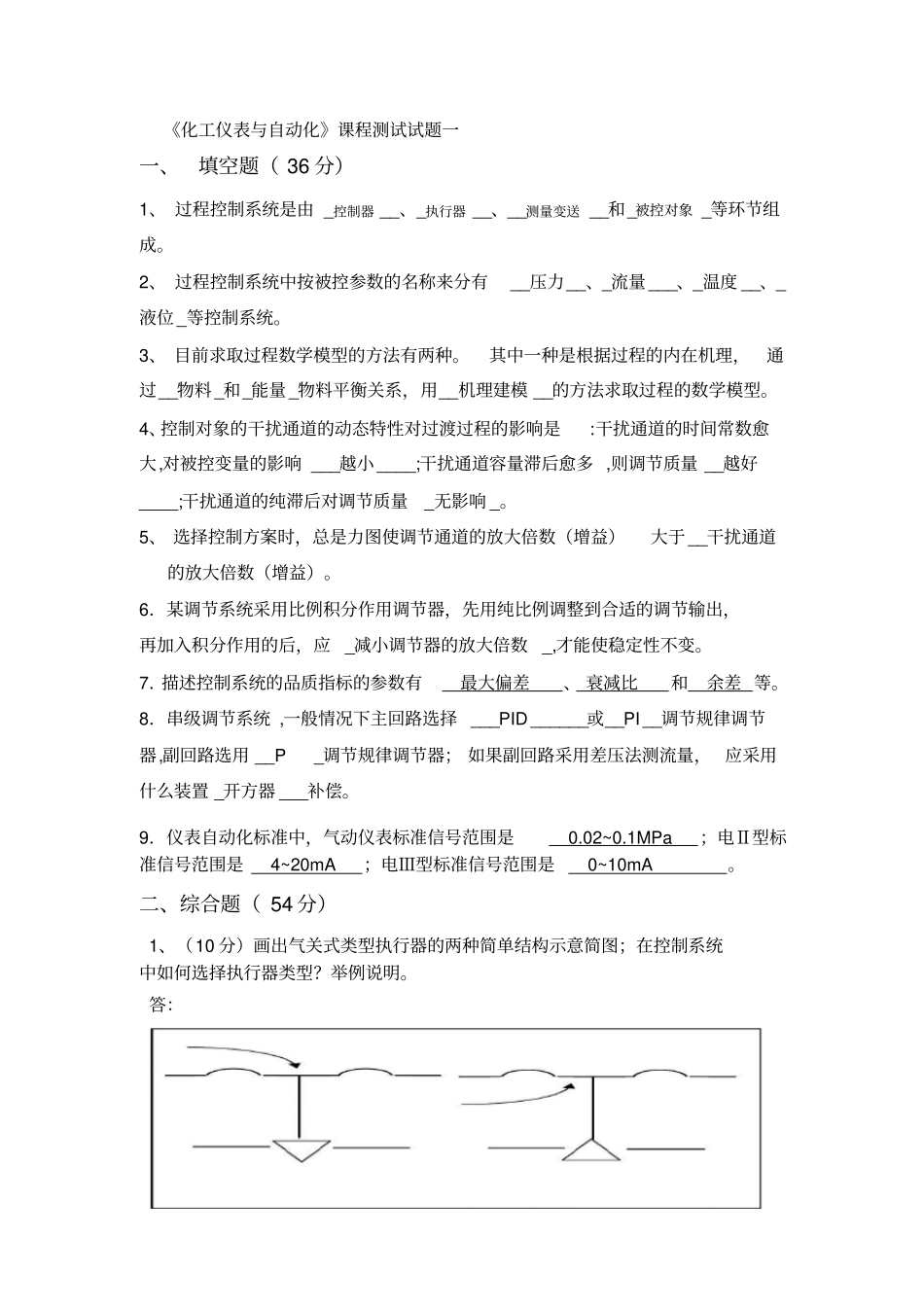

《化工仪表与自动化》课程测试试题一一、填空题（ 36 分）1、 过程控制系统是由 _控制器 __、_执行器 __、__测量变送 __和_被控对象 _等环节组成
2、 过程控制系统中按被控参数的名称来分有__压力__、_流量 ___、_温度 __、_液位 _等控制系统
3、 目前求取过程数学模型的方法有两种
其中一种是根据过程的内在机理，通过__物料 _和_能量 _物料平衡关系，用__机理建模 __的方法求取过程的数学模型
4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响 ___越小 ____;干扰通道容量滞后愈多 ,则调节质量 __越好____;干扰通道的纯滞后对调节质量_无影响 _
5、 选择控制方案时，总是力图使调节通道的放大倍数（增益）大于 __干扰通道的放大倍数（增益）
6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应_减小调节器的放大倍数_,才能使稳定性不变
7．描述控制系统的品质指标的参数有最大偏差、 衰减比和余差 等
8．串级调节系统 ,一般情况下主回路选择 ___PID ______或__PI __调节规律调节器,副回路选用 __P_调节规律调节器； 如果副回路采用差压法测流量， 应采用什么装置 _开方器 ___补偿
9．仪表自动化标准中，气动仪表标准信号范围是0
1MPa；电Ⅱ型标准信号范围是4~20mA；电Ⅲ型标准信号范围是0~10mA
二、综合题（ 54 分）1、（10 分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型

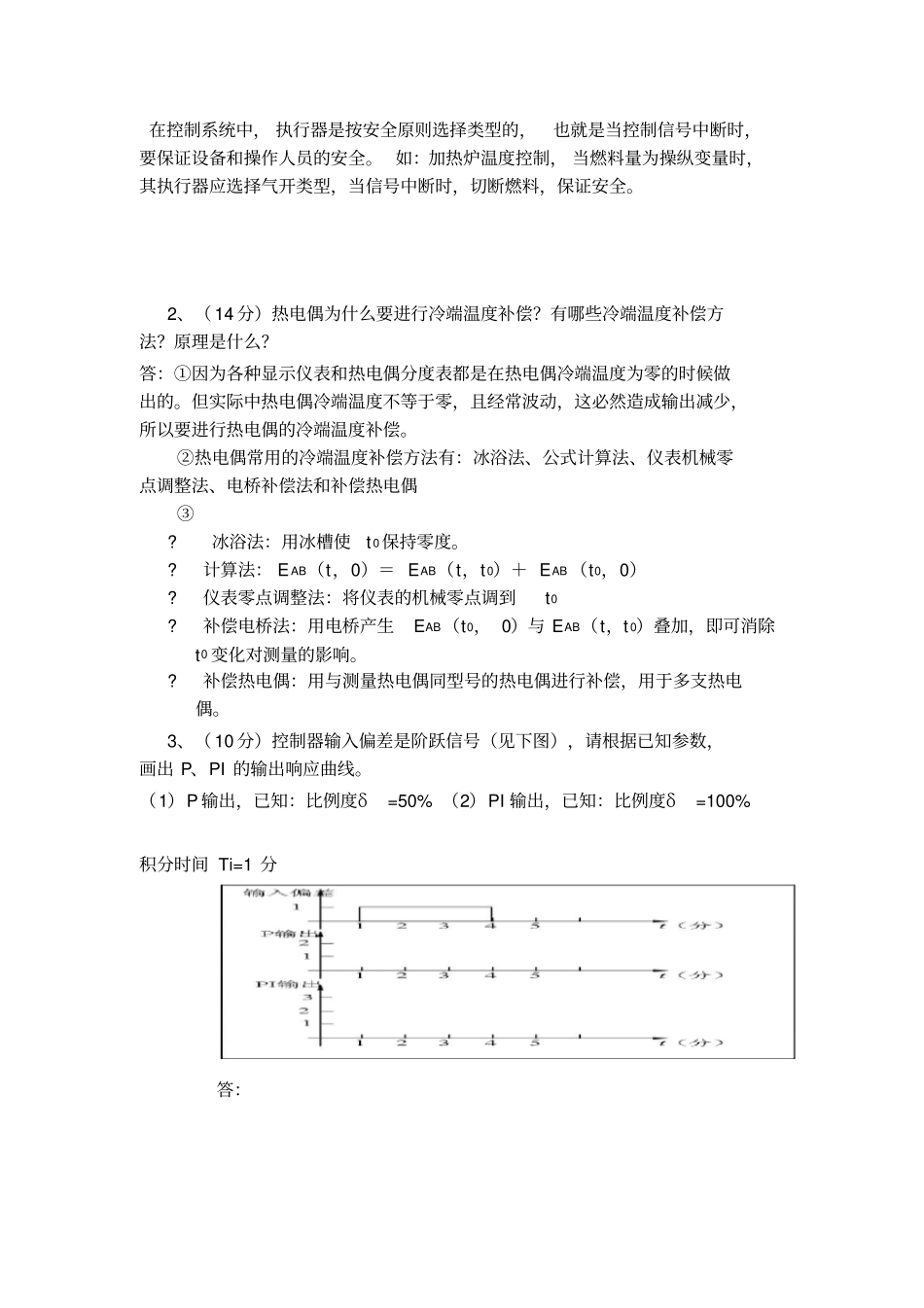

答：在控制系统中， 执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全
如：加热炉温度控制， 当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证
