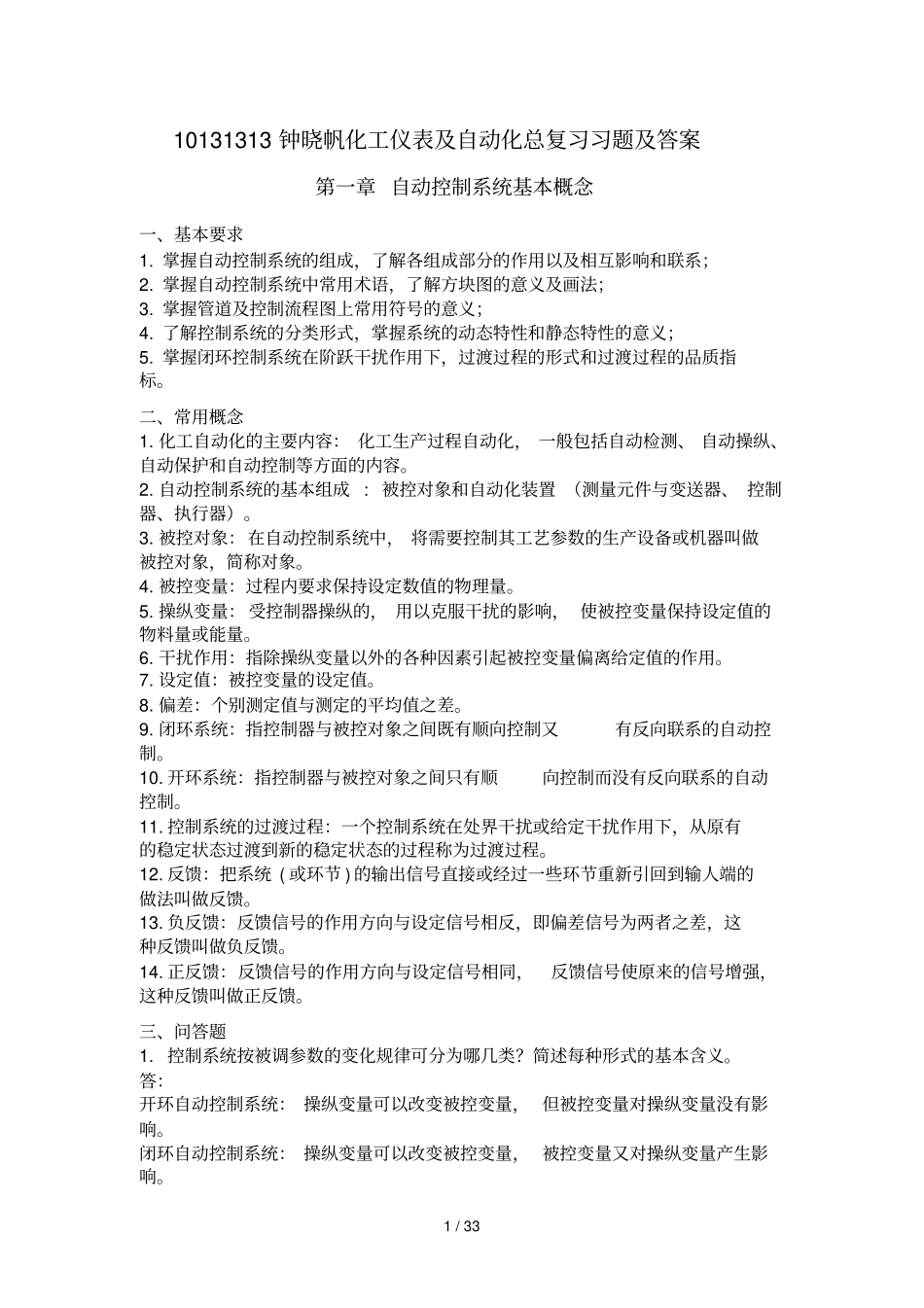

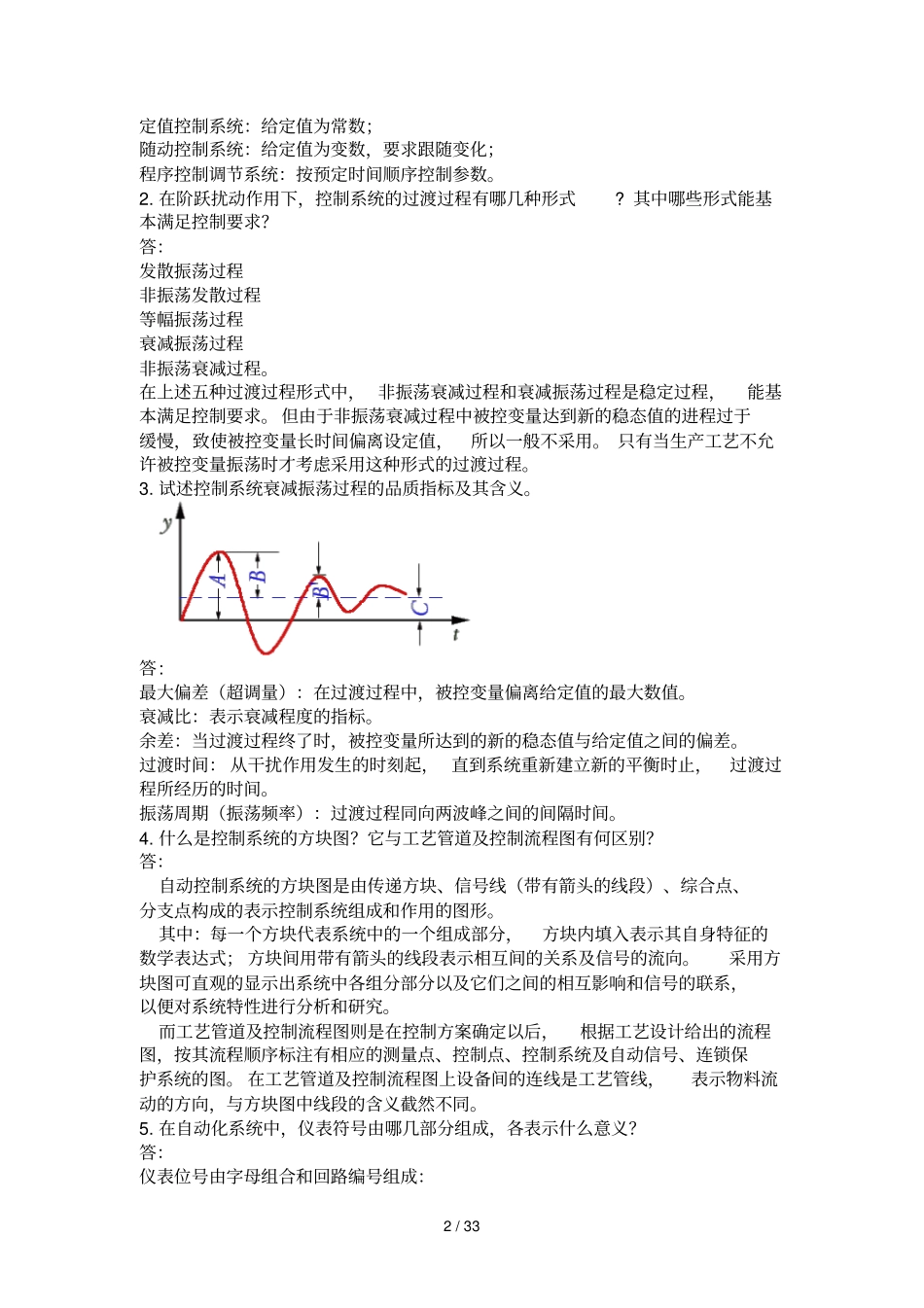

1 / 33 10131313 钟晓帆化工仪表及自动化总复习习题及答案第一章 自动控制系统基本概念一、基本要求1. 掌握自动控制系统的组成，了解各组成部分的作用以及相互影响和联系；2. 掌握自动控制系统中常用术语，了解方块图的意义及画法；3. 掌握管道及控制流程图上常用符号的意义；4. 了解控制系统的分类形式，掌握系统的动态特性和静态特性的意义；5. 掌握闭环控制系统在阶跃干扰作用下，过渡过程的形式和过渡过程的品质指标。二、常用概念1. 化工自动化的主要内容： 化工生产过程自动化， 一般包括自动检测、 自动操纵、自动保护和自动控制等方面的内容。2. 自动控制系统的基本组成 : 被控对象和自动化装置 （测量元件与变送器、 控制器、执行器）。3. 被控对象：在自动控制系统中， 将需要控制其工艺参数的生产设备或机器叫做被控对象，简称对象。4. 被控变量：过程内要求保持设定数值的物理量。5. 操纵变量： 受控制器操纵的， 用以克服干扰的影响， 使被控变量保持设定值的物料量或能量。6. 干扰作用：指除操纵变量以外的各种因素引起被控变量偏离给定值的作用。7. 设定值：被控变量的设定值。8. 偏差：个别测定值与测定的平均值之差。9. 闭环系统：指控制器与被控对象之间既有顺向控制又有反向联系的自动控制。10. 开环系统：指控制器与被控对象之间只有顺向控制而没有反向联系的自动控制。11. 控制系统的过渡过程：一个控制系统在处界干扰或给定干扰作用下，从原有的稳定状态过渡到新的稳定状态的过程称为过渡过程。12. 反馈：把系统 ( 或环节 ) 的输出信号直接或经过一些环节重新引回到输人端的做法叫做反馈。13. 负反馈：反馈信号的作用方向与设定信号相反，即偏差信号为两者之差，这种反馈叫做负反馈。14. 正反馈：反馈信号的作用方向与设定信号相同，反馈信号使原来的信号增强，这种反馈叫做正反馈。三、问答题1. 控制系统按被调参数的变化规律可分为哪几类？简述每种形式的基本含义。答：开环自动控制系统： 操纵变量可以改变被控变量， 但被控变量对操纵变量没有影响。闭环自动控制系统： 操纵变量可以改变被控变量， 被控变量又对操纵变量产生影响。2 / 33 定值控制系统：给定值为常数；随动控制系统：给定值为变数，要求跟随变化；程序控制调节系统：按预定时间顺序控制参数。2. 在阶跃扰动作用下，控制系统的过渡过程有哪几种形式? 其中哪些形式能基本满足控制要求？答：发散振荡过程...
