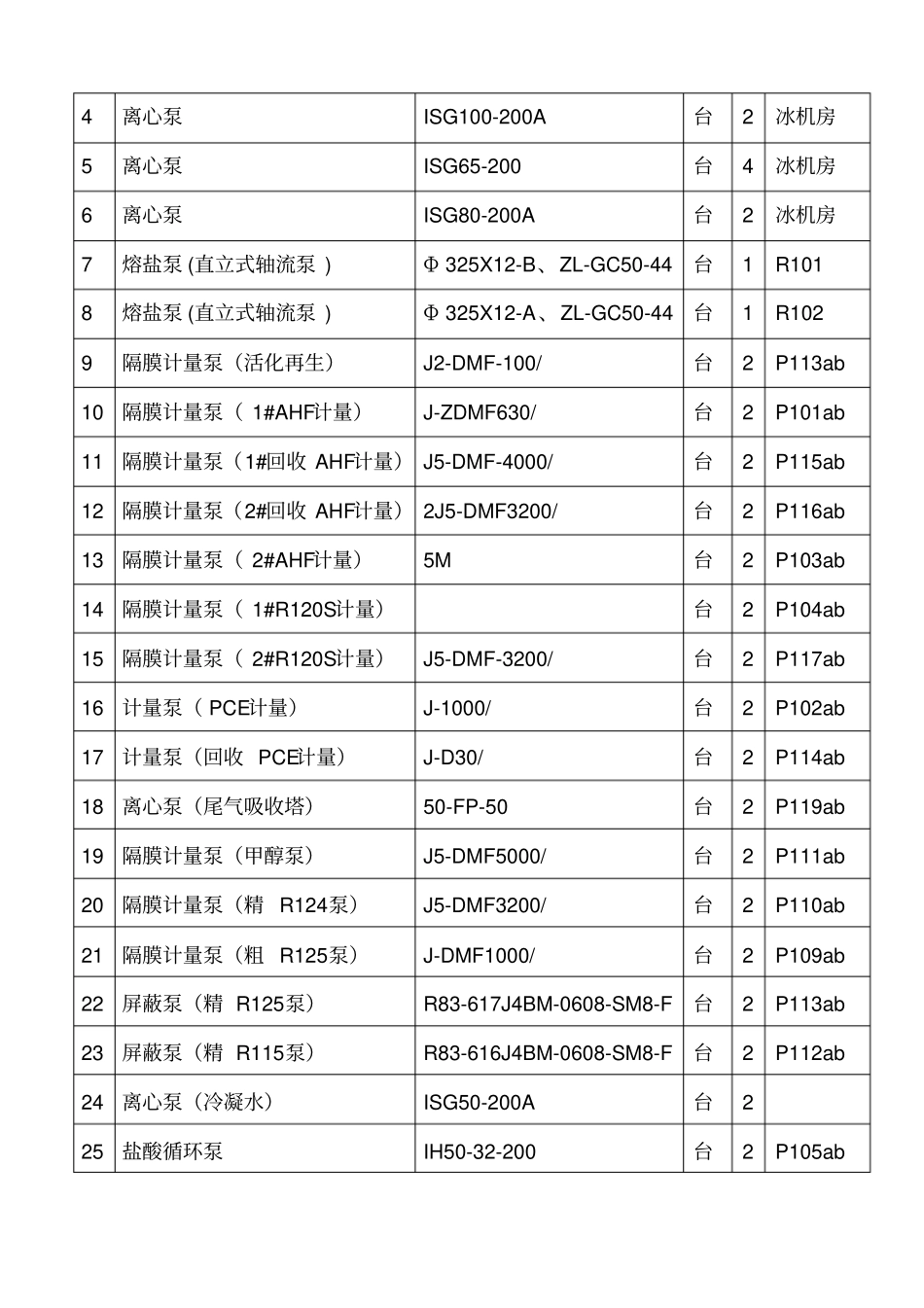

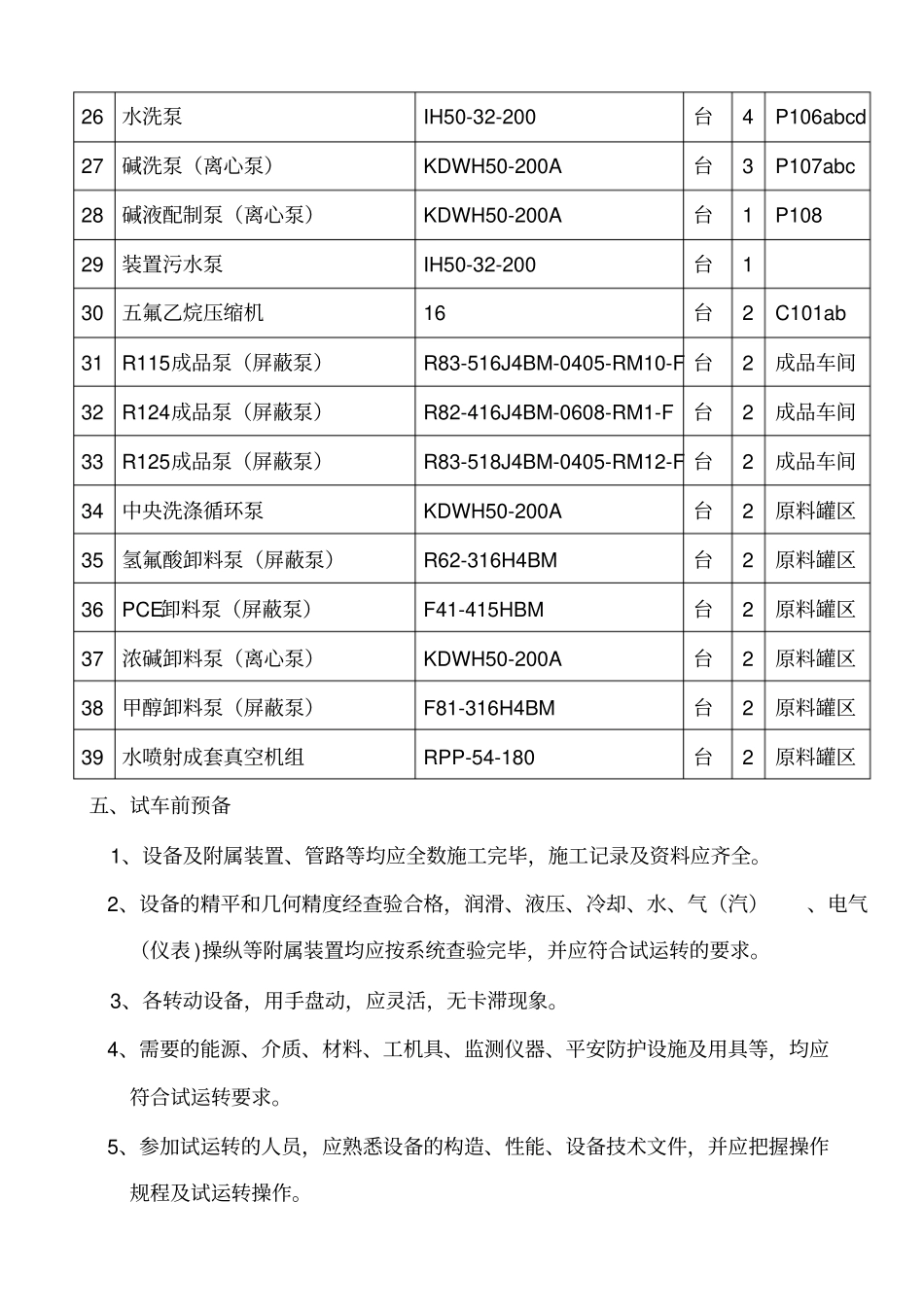

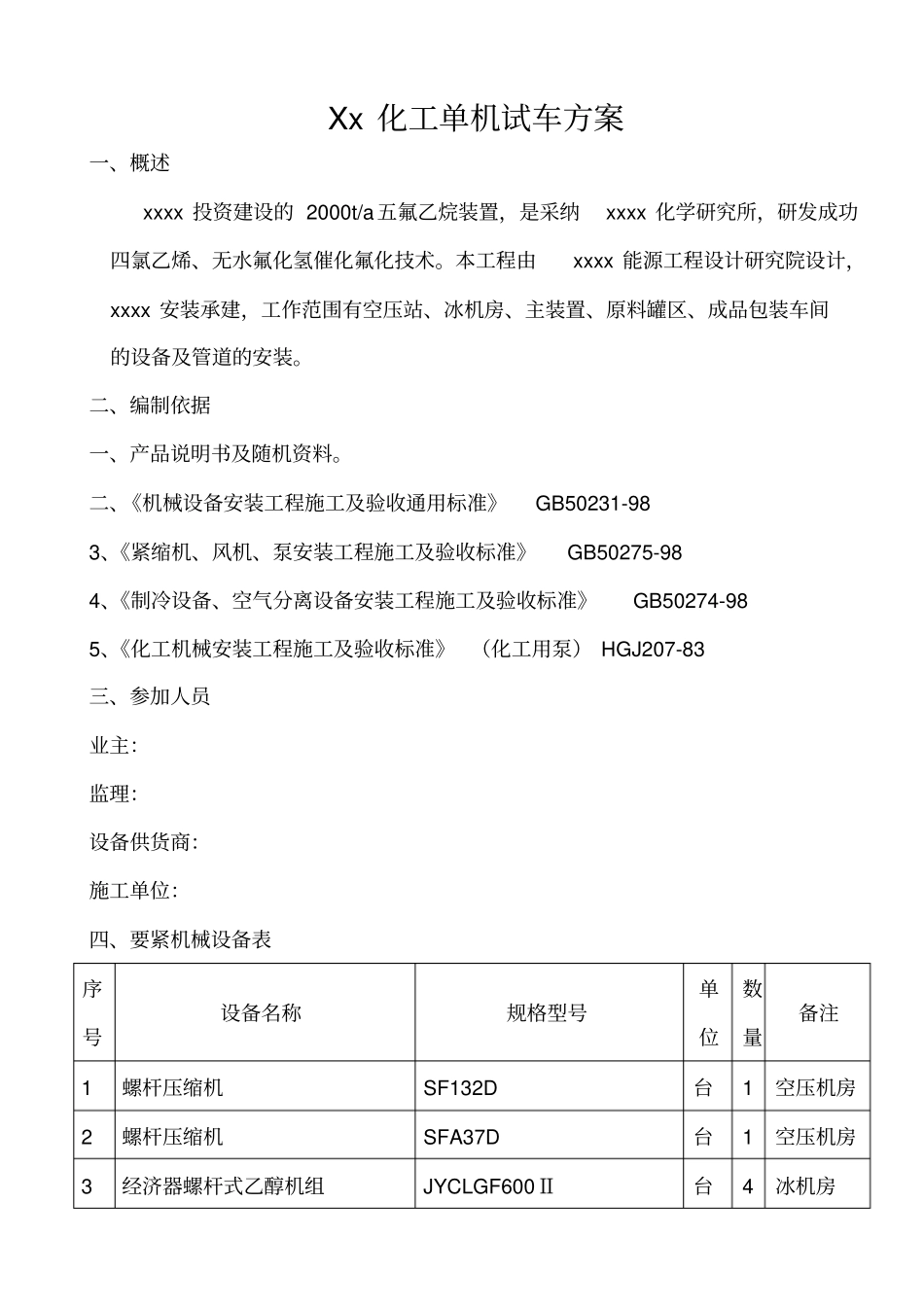

Xx 化工单机试车方案一、概述xxxx 投资建设的 2000t/a五氟乙烷装置，是采纳xxxx 化学研究所，研发成功四氯乙烯、无水氟化氢催化氟化技术。本工程由xxxx 能源工程设计研究院设计，xxxx 安装承建，工作范围有空压站、冰机房、主装置、原料罐区、成品包装车间的设备及管道的安装。二、编制依据一、产品说明书及随机资料。二、《机械设备安装工程施工及验收通用标准》GB50231-98 3、《紧缩机、风机、泵安装工程施工及验收标准》GB50275-98 4、《制冷设备、空气分离设备安装工程施工及验收标准》GB50274-98 5、《化工机械安装工程施工及验收标准》 （化工用泵） HGJ207-83 三、参加人员业主：监理：设备供货商：施工单位：四、要紧机械设备表序号设备名称规格型号单位数量备注1 螺杆压缩机SF132D 台1 空压机房2 螺杆压缩机SFA37D 台1 空压机房3 经济器螺杆式乙醇机组JYCLGF600Ⅱ台4 冰机房4 离心泵ISG100-200A 台2 冰机房5 离心泵ISG65-200 台4 冰机房6 离心泵ISG80-200A 台2 冰机房7 熔盐泵 (直立式轴流泵 ) Φ 325X12-B、ZL-GC50-44 台1 R101 8 熔盐泵 (直立式轴流泵 ) Φ 325X12-A、ZL-GC50-44 台1 R102 9 隔膜计量泵（活化再生）J2-DMF-100/ 台2 P113ab 10 隔膜计量泵（ 1#AHF计量）J-ZDMF630/ 台2 P101ab 11 隔膜计量泵（1#回收 AHF计量） J5-DMF-4000/ 台2 P115ab 12 隔膜计量泵（2#回收 AHF计量） 2J5-DMF3200/ 台2 P116ab 13 隔膜计量泵（ 2#AHF计量）5M 台2 P103ab 14 隔膜计量泵（ 1#R120S计量）台2 P104ab 15 隔膜计量泵（ 2#R120S计量）J5-DMF-3200/ 台2 P117ab 16 计量泵（ PCE计量）J-1000/ 台2 P102ab 17 计量泵（回收 PCE计量）J-D30/ 台2 P114ab 18 离心泵（尾气吸收塔）50-FP-50 台2 P119ab 19 隔膜计量泵（甲醇泵）J5-DMF5000/ 台2 P111ab 20 隔膜计量泵（精 R124泵）J5-DMF3200/ 台2 P110ab 21 隔膜计量泵（粗 R125泵）J-DMF1000/ 台2 P109ab 22 屏蔽泵（精 R125泵）R83-617J4BM-0608-SM8-F 台2 P113ab 23 屏蔽泵（精 R115泵）R83-616J4BM-0608-SM8-F 台2 P112ab 24 离心泵（冷凝水）ISG50-200A 台2 25 盐酸循环泵IH50-32-200 台2 P105ab 26 水洗泵IH50-32-200 台4 P106abcd 27 碱洗泵（离心泵）KDWH50-200A 台3 P107abc 28 碱液配制泵（离心泵）KDWH50-200A 台1 P108 29 装置污水泵I...
