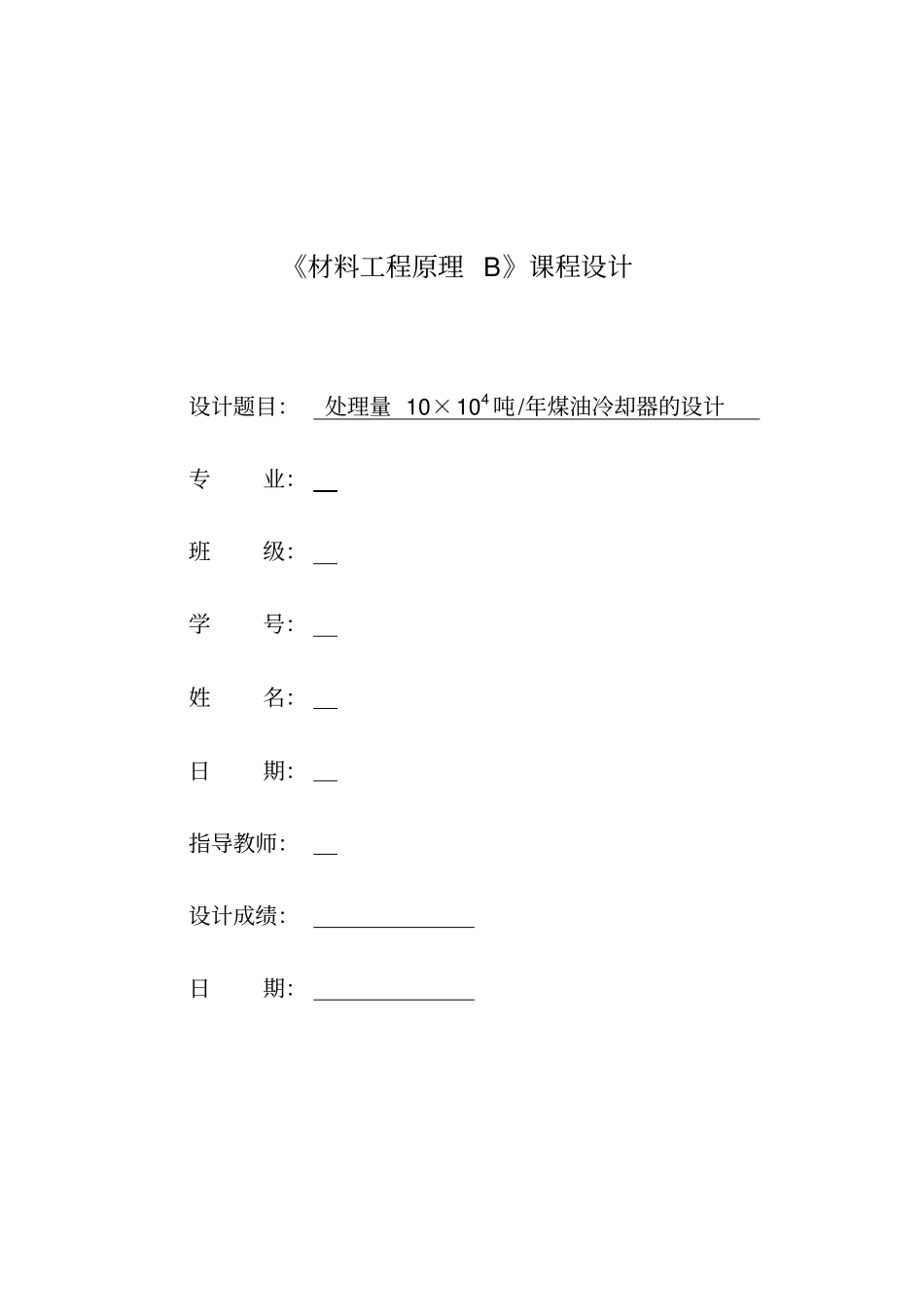

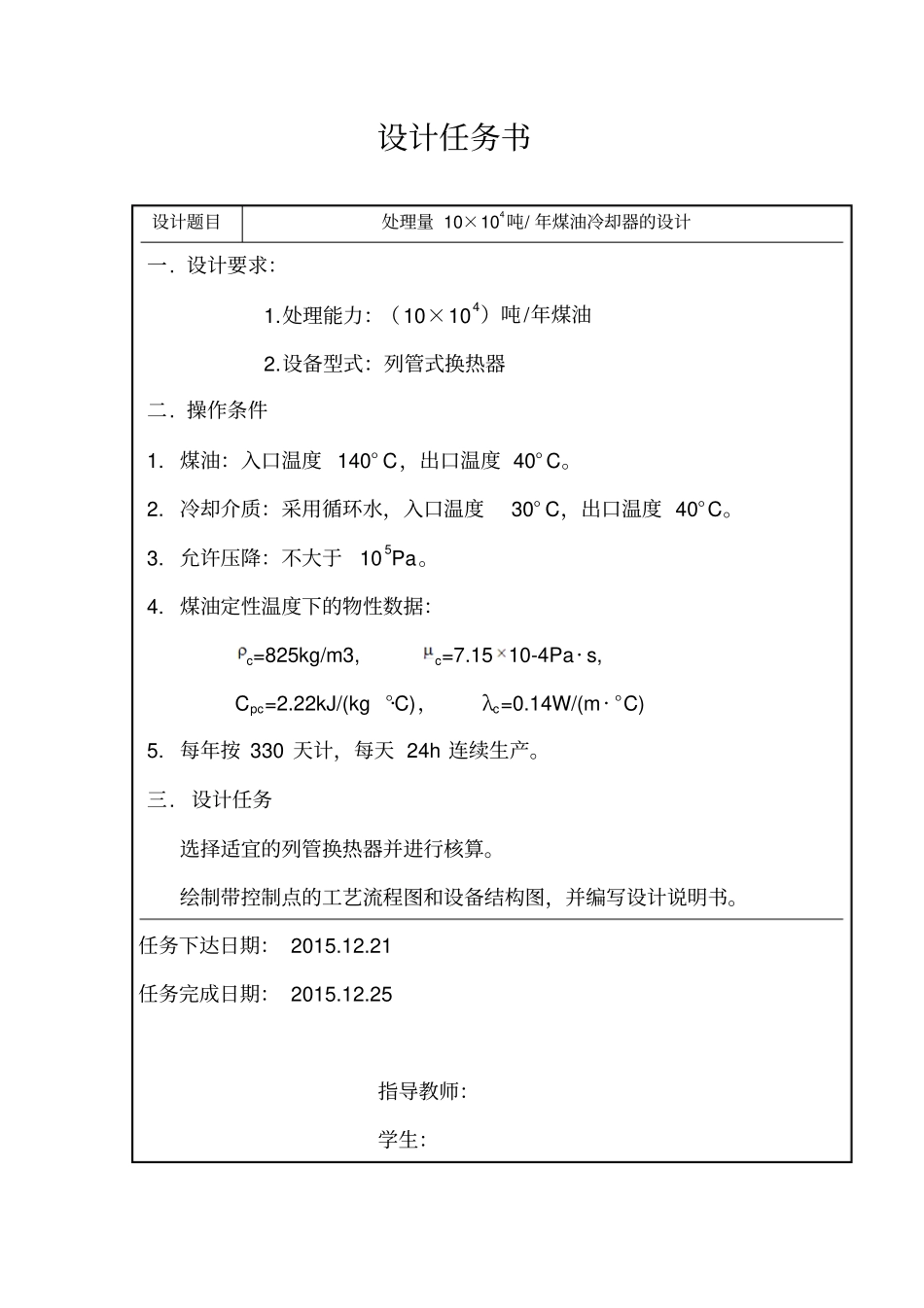

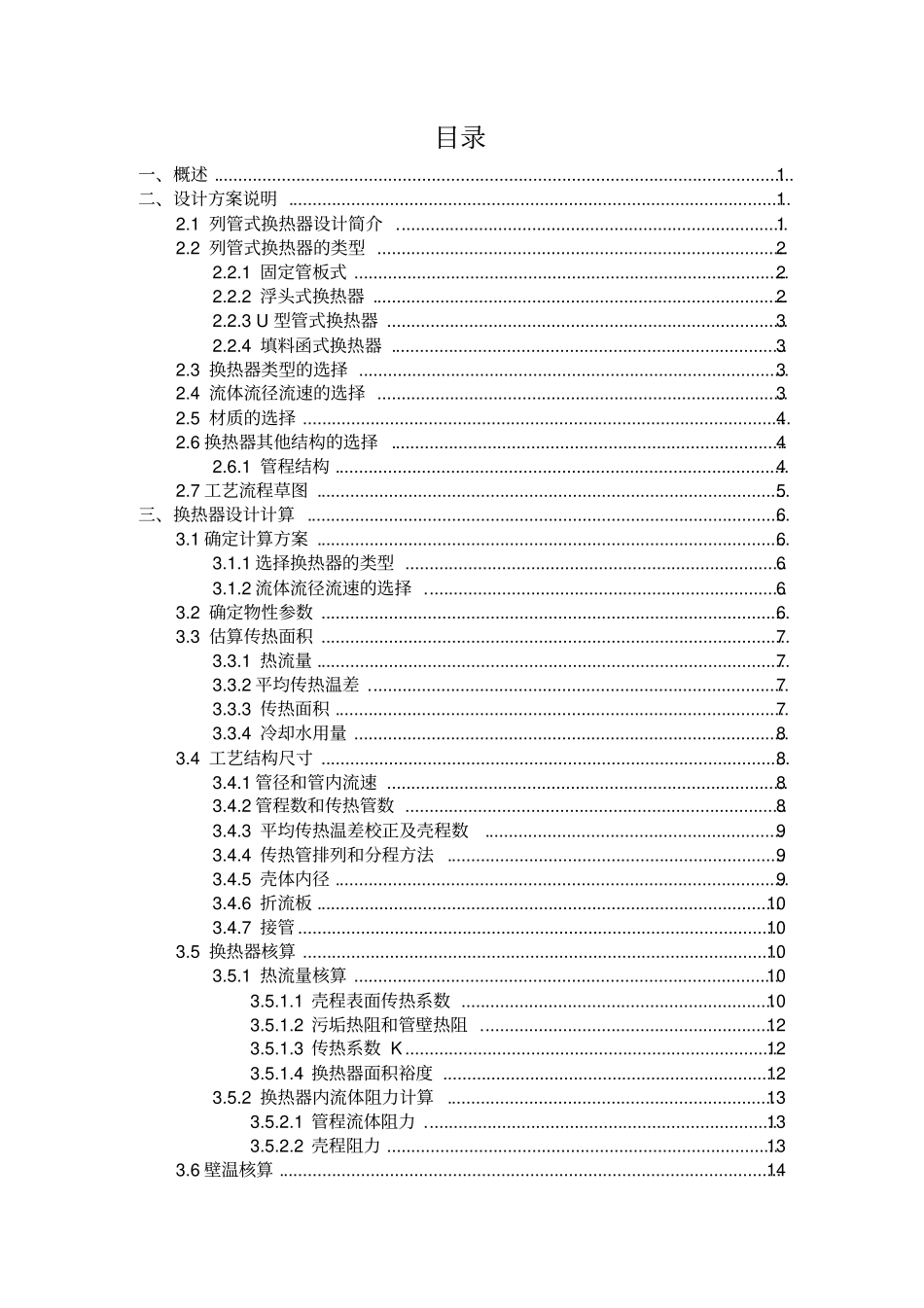

《材料工程原理 B》课程设计设计题目：处理量 10×104 吨/年煤油冷却器的设计专业：班级：学号：姓名：日期：指导教师：设计成绩：日期：设计任务书设计题目处理量 10×104吨/ 年煤油冷却器的设计一. 设计要求：1.处理能力：（10×104）吨/年煤油2.设备型式：列管式换热器二. 操作条件1. 煤油：入口温度 140° C，出口温度 40° C。2. 冷却介质：采用循环水，入口温度30° C，出口温度 40°C。3. 允许压降：不大于105Pa。4. 煤油定性温度下的物性数据：c=825kg/m3, c=7.15 10-4Pa· s, Cpc=2.22kJ/(kg·°C)，λc=0.14W/(m· °C) 5. 每年按 330 天计，每天 24h 连续生产。三. 设计任务选择适宜的列管换热器并进行核算。绘制带控制点的工艺流程图和设备结构图，并编写设计说明书。任务下达日期： 2015.12.21 任务完成日期： 2015.12.25 指导教师：学生：目录一、概述 ........................................................................................................................ 1 二、设计方案说明 ........................................................................................................ 1 2.1 列管式换热器设计简介 ................................................................................. 1 2.2 列管式换热器的类型 ..................................................................................... 2 2.2.1 固定管板式 .......................................................................................... 2 2.2.2 浮头式换热器 ...................................................................................... 2 2.2.3 U 型管式换热器 ................................................................................... 3 2.2.4 填料函式换热器 .................................................................................. 3 2.3 换热器类型的选择 ......................................................................................... 3 2.4 流体流径流速的选择 ..................................................................................... 3 2.5 材质的选择 ............................................................................
