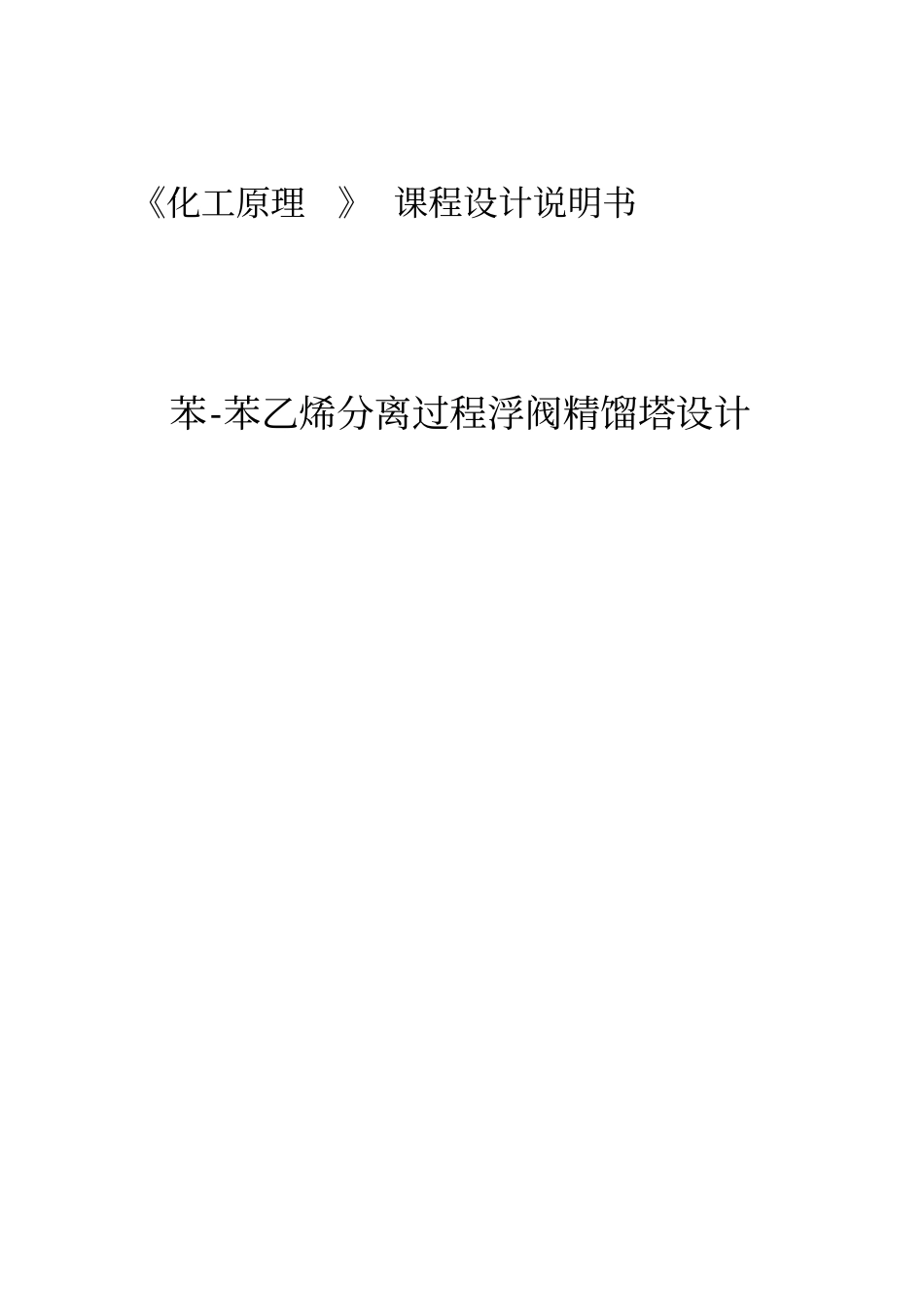

化工原理课程设计说明书苯和苯乙烯分离过程浮阀精馏塔设计概述_第1页
1/33

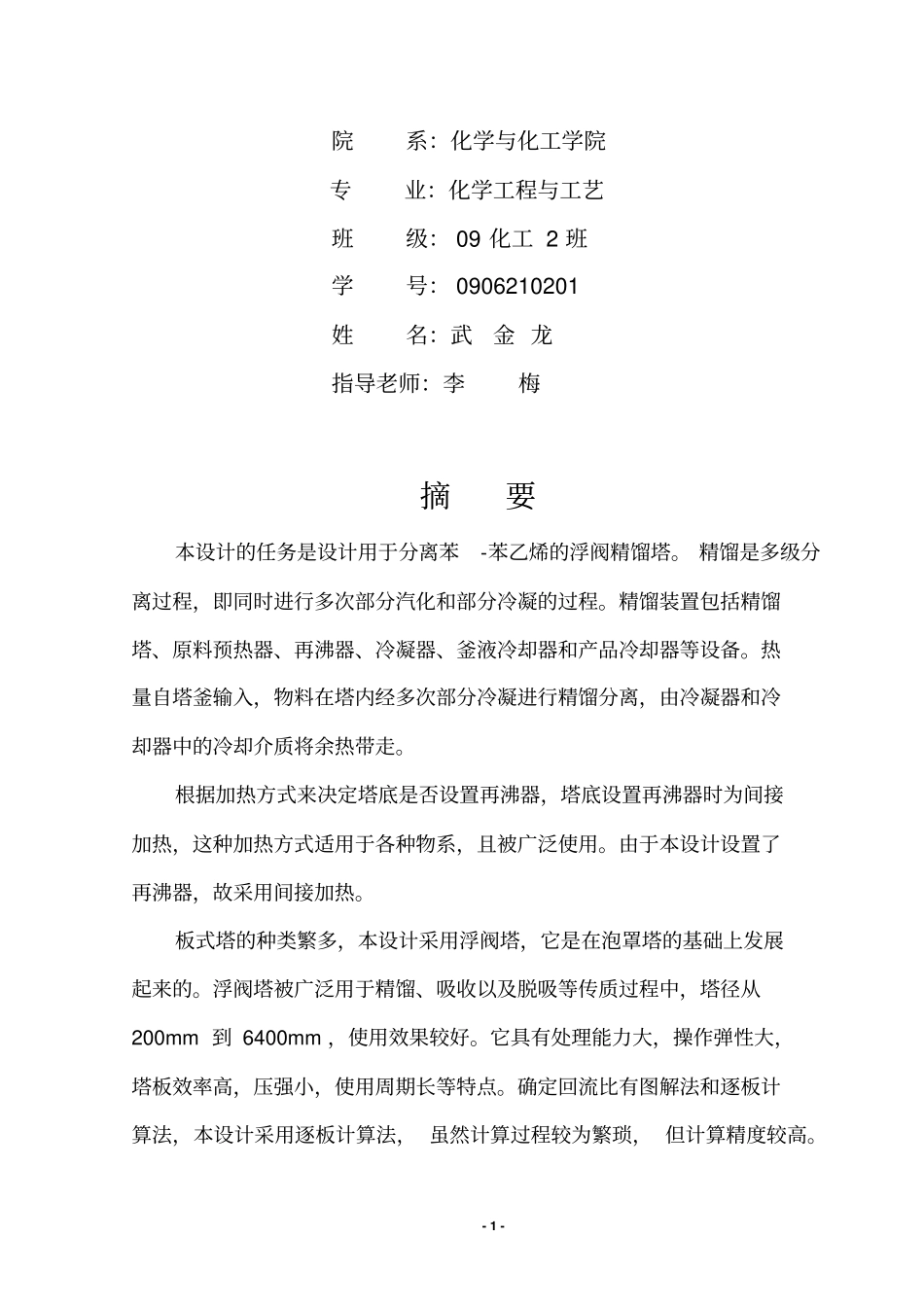

化工原理课程设计说明书苯和苯乙烯分离过程浮阀精馏塔设计概述_第2页
2/33

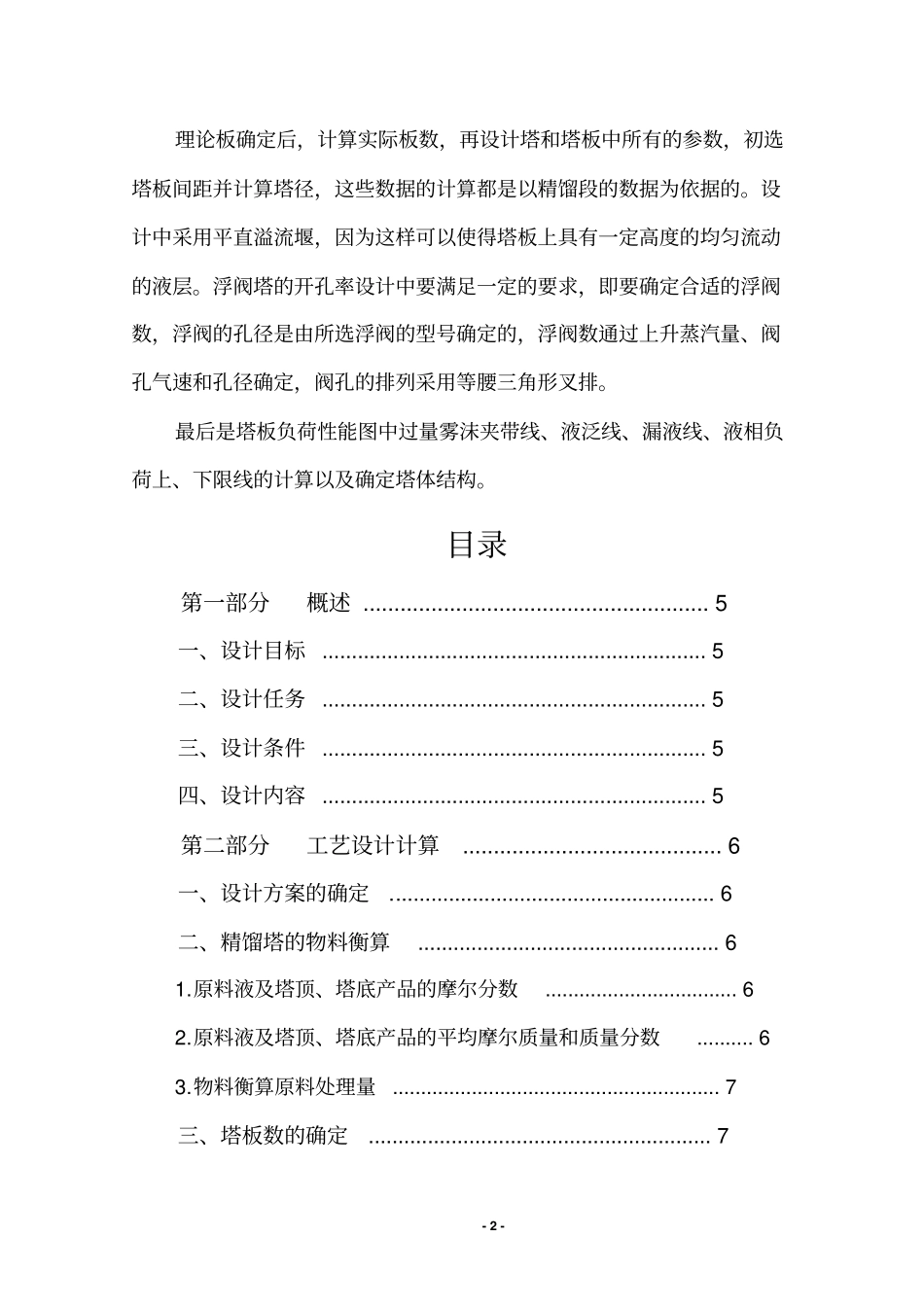

化工原理课程设计说明书苯和苯乙烯分离过程浮阀精馏塔设计概述_第3页
3/33
《化工原理》 课程设计说明书苯-苯乙烯分离过程浮阀精馏塔设计- 1 - 院系:化学与化工学院专业:化学工程与工艺班级: 09 化工 2 班学号: 0906210201 姓名:武金 龙指导老师:李梅摘要本设计的任务是设计用于分离苯-苯乙烯的浮阀精馏塔。 精馏是多级分离过程,即同时进行多次部分汽化和部分冷凝的过程。精馏装置包括精馏塔、原料预热器、再沸器、冷凝器、釜液冷却器和产品冷却器等设备。热量自塔釜输入,物料在塔内经多次部分冷凝进行精馏分离,由冷凝器和冷却器中的冷却介质将余热带走。根据加热方式来决定塔底是否设置再沸器,塔底设置再沸器时为间接加热,这种加热方式适用于各种物系,且被广泛使用。由于本设计设置了再沸器,故采用间接加热。板式塔的种类繁多,本设计采用浮阀塔,它是在泡罩塔的基础上发展起来的。浮阀塔被广泛用于精馏、吸收以及脱吸等传质过程中,塔径从200mm 到 6400mm ,使用效果较好。它具有处理能力大,操作弹性大,塔板效率高,压强小,使用周期长等特点。确定回流比有图解法和逐板计算法,本设计采用逐板计算法, 虽然计算过程较为繁琐, 但计算精度较高。- 2 - 理论板确定后,计算实际板数,再设计塔和塔板中所有的参数,初选塔板间距并计算塔径,这些数据的计算都是以精馏段的数据为依据的。设计中采用平直溢流堰,因为这样可以使得塔板上具有一定高度的均匀流动的液层。浮阀塔的开孔率设计中要满足一定的要求,即要确定合适的浮阀数,浮阀的孔径是由所选浮阀的型号确定的,浮阀数通过上升蒸汽量、阀孔气速和孔径确定,阀孔的排列采用等腰三角形叉排。最后是塔板负荷性能图中过量雾沫夹带线、液泛线、漏液线、液相负荷上、下限线的计算以及确定塔体结构。目录第一部分概述 ........................................................ 5 一、设计目标 ................................................................. 5 二、设计任务 ................................................................. 5 三、设计条件 ................................................................. 5 四、设计内容 ................................................................. 5 第二部分工艺设计计算 .......................................... 6 一、设计方案的确定....................................................... 6 二、精馏塔的物料衡算 ............
